电动汽车专用弧形制动钳结构设计

项目分类:制动器 发布时间:2024-12-12 ID:843394
  • 电动汽车专用弧形制动钳结构设计

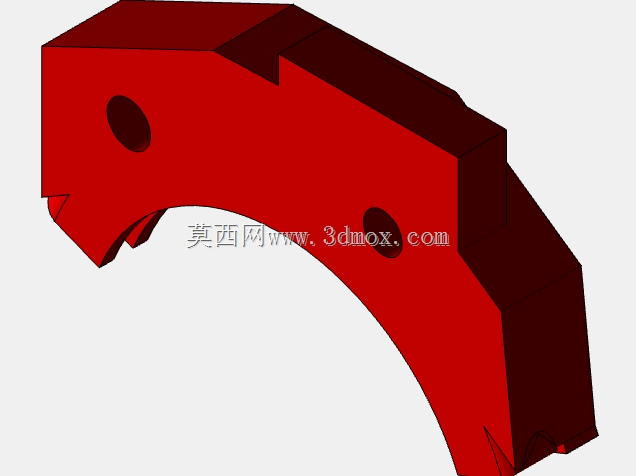

  日常做新能源车型底盘制动系统匹配时,常遇到传统制动钳无法适配轮毂电机周边紧凑布局的问题,这款弧形钳体的制动钳就是针对这类场景做的定向结构优化。先从实际装车场景说,当前主流纯电乘用车的前桥多集成驱动电机、减速器与转向节,轮边预留的制动部件安装空间比传统燃油车压缩了近20%,尤其是采用大尺寸轮毂、低滚阻宽胎的车型,制动钳不仅要避开轮毂内侧的辐条避让空间,还要给轮速传感器线束、制动油管预留足够的走线间隙,不能出现运动干涉。这款钳体采用大弧度外轮廓设计,不是传统的方正块状结构,弧形内侧刚好贴合制动盘的外圆周曲面,在保证钳体自身结构强度的前提下,尽可能缩小了径向占用尺寸,安装后钳体最外侧与轮毂辐条内侧的安全间隙能控制在5mm以上,完全满足整车装配的公差累积要求,不会出现转向或颠簸工况下的剐蹭问题。

  从功能实现层面看,这款制动钳属于浮动钳盘式结构的衍生设计,钳体上预留的两个安装孔分别对应制动分泵的安装位与支架固定销孔,靠内侧的孔位用于安装液压活塞,推动内侧摩擦片压向制动盘,反作用力带动钳体沿固定销滑动,让外侧摩擦片同步夹紧制动盘,实现行车制动的制动力输出。钳体的弧形结构不是单纯为了避让空间做的造型处理,结构上做了等强度优化,沿着制动力传递的路径,钳体的受力截面厚度从活塞安装位到外侧摩擦片支撑位做了渐变过渡,既避免了应力集中导致的钳体开裂风险,也尽可能控制了零件自身重量,相比同制动力等级的传统块状钳体,重量能降低12%左右,符合新能源车型的轻量化设计要求。

  设计过程中需要重点考量几个边界条件:首先是安装接口的匹配性,固定销孔的中心距要对应转向节上的安装凸台位置,孔的公差带选H7级,保证固定销装配后滑动顺畅,不会出现卡滞导致的制动拖滞问题;其次是摩擦片的安装空间,钳体内侧的开口尺寸要匹配选定的摩擦片厚度与磨损极限,当摩擦片磨损到极限厚度时,活塞的伸出量不能超过密封环的最大补偿行程,避免出现制动液泄漏的问题;还有制动盘的适配范围,弧形内侧的半径要比目标适配制动盘的半径大3mm,预留出制动盘高速旋转时的端面跳动量空间,避免正常行驶时摩擦片与制动盘出现非正常接触,导致异常磨损与行驶阻力增大。

  实际装车验证环节还要考虑热衰退性能的影响,钳体的弧形外表面增大了与空气的接触面积,车辆行驶时的气流可以顺着弧形曲面流过钳体表面,带走连续制动产生的热量,相比传统方正结构的钳体,连续十次全力制动后的钳体温度能低8-10℃,一定程度上提升了制动系统的热稳定性。另外钳体上的加强筋布局顺着受力方向布置,在紧急制动的大制动力工况下,钳体的最大变形量能控制在0.15mm以内,不会因为钳体变形过大导致摩擦片接触面积减小,保证制动力输出的线性度,给驾驶员提供稳定的制动脚感。针对电动汽车的动能回收特性,这款制动钳的滑动阻力做了优化,固定销采用了低摩擦系数的衬套,在动能回收介入的轻度制动工况下,液压系统不需要建立高压就能让摩擦片与制动盘保持合理间隙,减少不必要的摩擦损耗,提升整车的续航表现。
