纺车式钓鱼卷线器结构设计方案

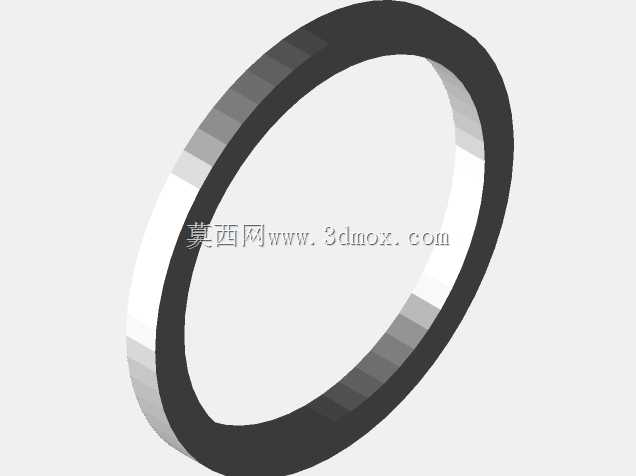

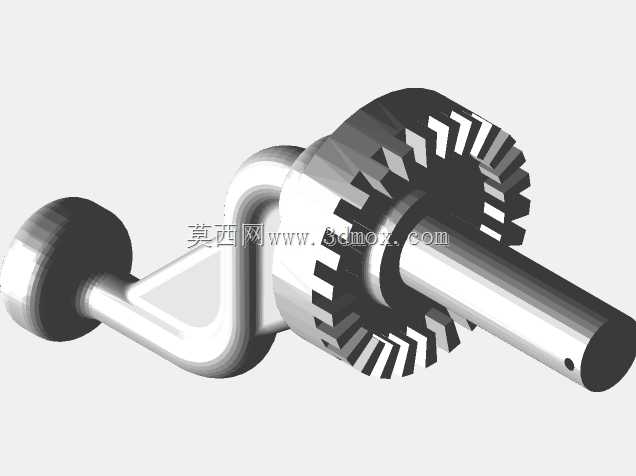

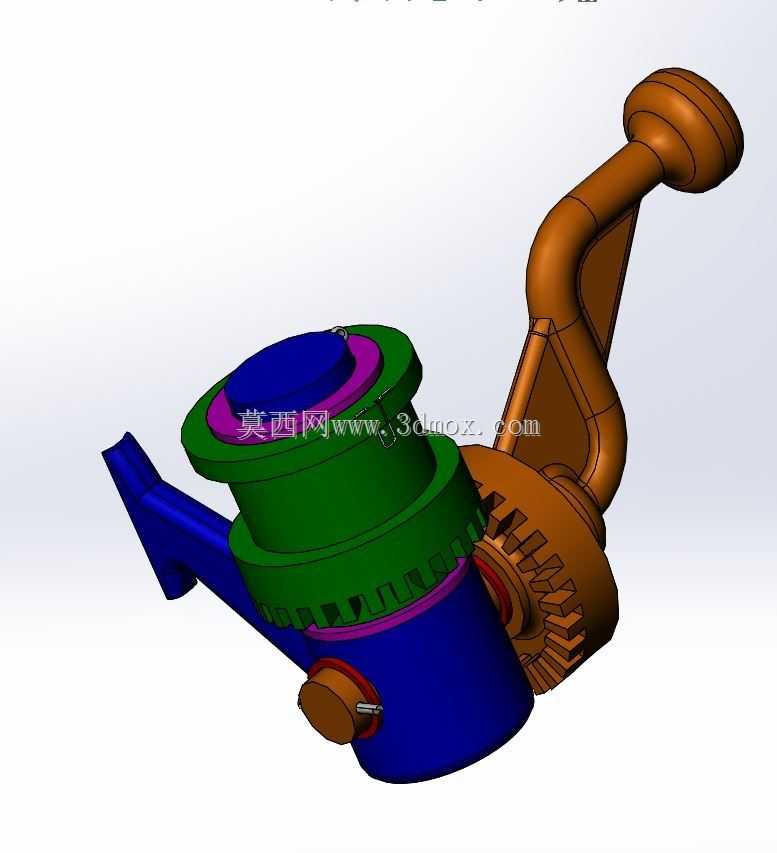

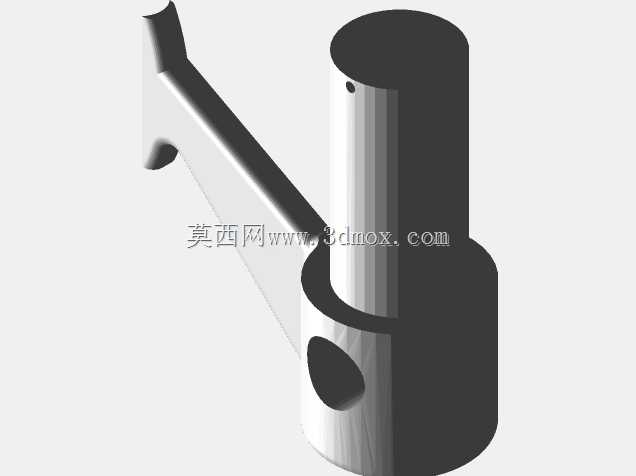

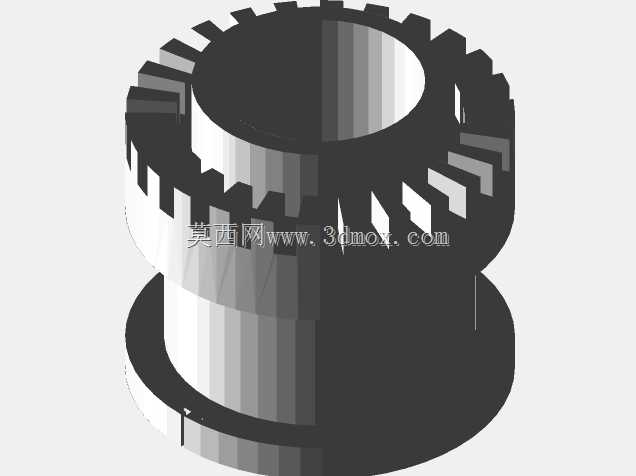

这款手摇式渔线轮主要面向休闲垂钓、近海船钓等场景使用，核心作用是收纳钓线、控制钓线收放张力，在垂钓过程中配合钓竿完成抛投、收线、溜鱼等操作，相比传统手拨线轮能大幅降低钓线缠绕概率，同时通过内部传动结构放大收线力矩，降低垂钓者长时间操作的体力消耗。从结构设计逻辑来看，整体采用分体式模块化布局，主体分为线杯容纳仓、传动齿轮组、手摇驱动臂、出线导嘴四个核心部分，各部件之间通过销轴定位连接，装配时仅需两个开口销即可完成主体结构的轴向固定，无需额外定制紧固件，后期拆解维护时仅需拔出开口销就能分离各功能模块，清理内部泥沙、更换磨损配件的操作门槛极低。传动部分采用锥齿轮换向结构，将手摇臂的圆周旋转运动转换为线杯的回转收线动作，齿轮啮合间隙预留了0.1-0.2mm的旷量，避免低温环境下部件收缩导致的卡滞，同时能抵消部分钓线突然受力带来的冲击载荷，防止齿轮崩齿。手摇臂采用符合人体工学的弯臂造型，末端握柄做了圆弧膨大处理，握持时贴合手掌轮廓，长时间摇轮收线不会产生明显的硌手感，臂身的弯折角度经过反复调整，摇轮时手腕无需过度偏转，能有效减少长时间操作的劳损。出线导嘴设置在主体侧方，采用倾斜式导向结构，抛投时钓线从导嘴处顺畅出线，不会与线杯边缘产生剐蹭磨损，收线时导嘴配合线杯的小幅往复运动，能让钓线均匀排布在线杯上，避免局部堆线导致的抛投卡线问题。安装边界方面，整体结构的安装基面为主体下方的卡座结构，可适配市面上绝大多数通用钓竿的轮座尺寸，卡座处预留了锁紧旋钮的安装空间，安装时仅需将轮脚卡入钓竿轮座后拧紧锁紧件即可完成固定，无需额外打孔或改装钓竿。线杯的容线量按照常规垂钓场景设计，可容纳不同线径的尼龙钓线或PE钓线，满足淡水垂钓、近岸海钓的常规容线需求，整体外部轮廓做了圆弧过渡处理，没有尖锐棱角，操作时不会划伤手部或剐蹭钓线。设计过程中特意简化了不必要的复杂结构，没有集成多余的电子功能模块，整体结构纯机械传动，可靠性更强，在潮湿、多泥沙的户外垂钓环境下不易出现故障，即使出现卡滞问题，使用者借助简单工具就能完成拆解清理，适合普通垂钓爱好者日常使用。
