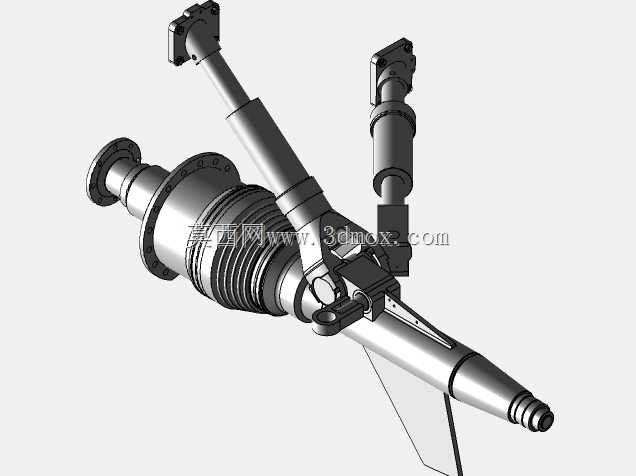

ASD15ARNESON船舶表面驱动推进装置

　　这套表面驱动装置主要适配中小型高速船舶的推进场景，区别于传统浸没式螺旋桨推进结构，其工作状态下螺旋桨部分桨叶露出水面，可大幅降低航行过程中的水阻，提升高速航行时的推进效率，常见于高速游艇、作业快艇、竞速艇类船舶的动力系统配置中。从结构设计来看，整套装置采用分段式轴系布局，输入端对接船内动力输出端，通过万向连接结构补偿船体形变与动力输出端的同轴度偏差，避免轴系在长期交变载荷下出现应力集中断裂的问题。轴系外部设置多层密封防护结构，在轴段穿出船体的位置配置了适配安装法兰，法兰端面预留了均匀分布的螺栓孔位，可直接与船体尾部的预装基座贴合固定，安装时需保证法兰端面与船体纵轴线的垂直度公差控制在合理范围，避免轴系运转时出现偏磨。

　　装置的转向调节结构集成在中部铰接位置，通过上部的液压执行部件带动整个驱动轴段绕铰接点摆动，实现船舶航行方向的调整，相比传统舵机结构，这种随动转向的响应速度更快，高速航行时的转向操控精度更高，同时减少了额外舵叶带来的航行阻力。螺旋桨连接端采用锥面配合加锁紧螺母的固定方式，可传递大扭矩动力输出，轴端的密封结构可阻挡水流进入轴系内部，保护内部轴承与传动部件不受水体侵蚀。整套装置的外形轮廓沿船体纵向布置，安装时需注意轴系的倾角设置，保证螺旋桨在额定吃水深度下刚好处于半浸状态，倾角过大会导致螺旋桨入水深度不足引发空泡效应，倾角过小则会增大浸没阻力抵消表面驱动的效率优势。

　　从结构细节来看，轴系外部设置了多道散热鳍片结构，可在航行过程中借助气流与水流带走轴系运转产生的热量，避免轴承部位温度过高导致润滑脂失效。上部的液压执行部件采用独立安装支架固定，支架上的长圆孔位可适配不同安装间距的船体基座，降低现场安装的适配难度。铰接部位的销轴采用耐磨合金材质，表面做硬化处理，可承受转向过程中产生的径向载荷与冲击载荷，长期使用也不易出现磨损松旷。在实际选型适配时，需要匹配对应功率段的船用发动机，整套装置的扭矩承载能力覆盖150马力级别的动力输出，可满足航速40节以上的高速船舶推进需求。

　　安装边界方面，装置在船体内部的延伸段需要预留足够的检修空间，方便后期对密封件、轴承部件进行维护更换，船体尾部的开孔尺寸需要与安装法兰的尺寸精准匹配，焊接基座时需做好应力释放处理，避免航行过程中基座焊缝开裂。不同于传统的舷内外机结构，这套表面驱动装置的传动路径更短，动力传递过程中的损耗更低，半浸式的工作模式也让螺旋桨在高速运转时不易被水中的杂物缠绕，适合在近岸浅水区航行的作业船舶使用，浅吃水状态下也不会出现螺旋桨刮擦水底的问题。设计过程中针对轴系的动平衡做了优化，所有旋转部件都经过动平衡校正，额定转速下运转的振动幅度控制在极小范围，避免长期振动传导至船体引发结构疲劳。转向执行机构的行程经过精准标定，左右转向的角度范围可满足船舶高速回转的操控需求，同时设置了机械限位结构，避免转向角度过大导致轴系与船体结构发生干涉。
