摩托车制动系统连接摇臂结构件

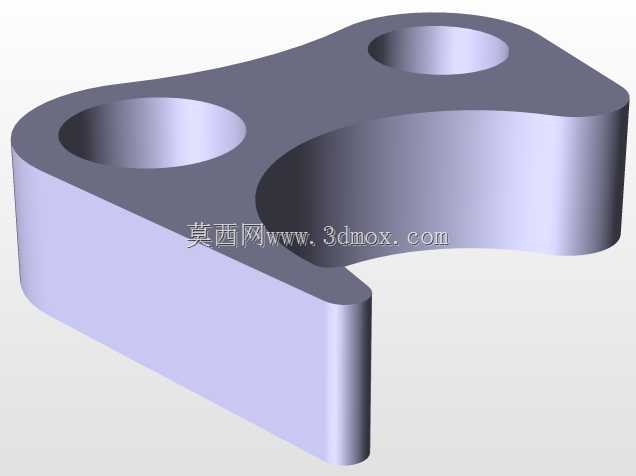

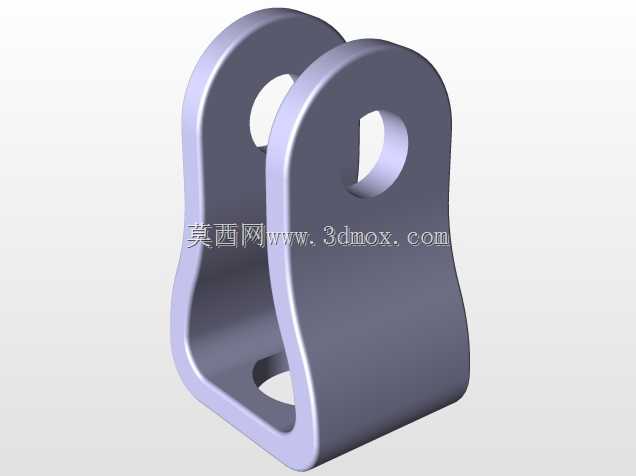

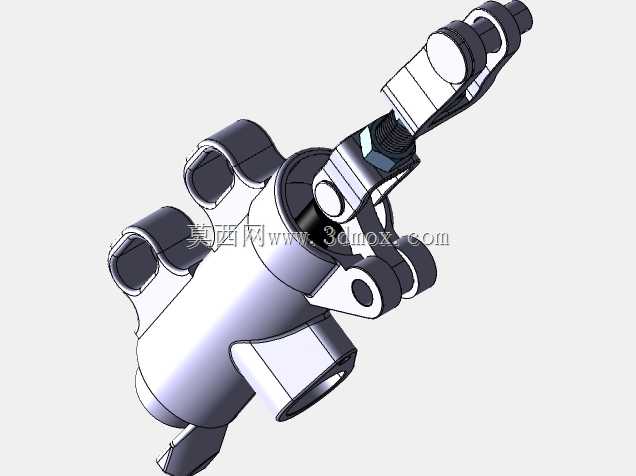

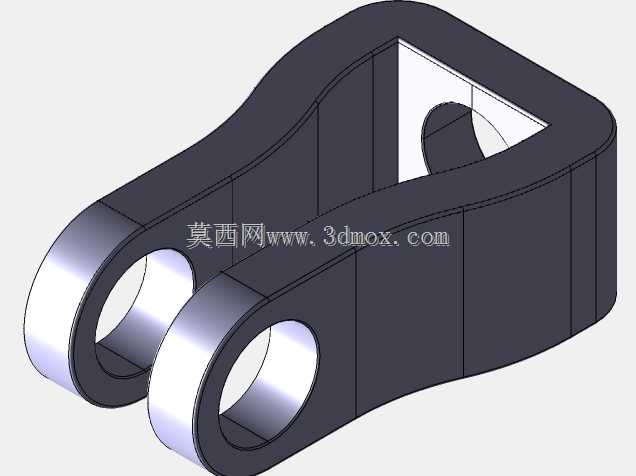

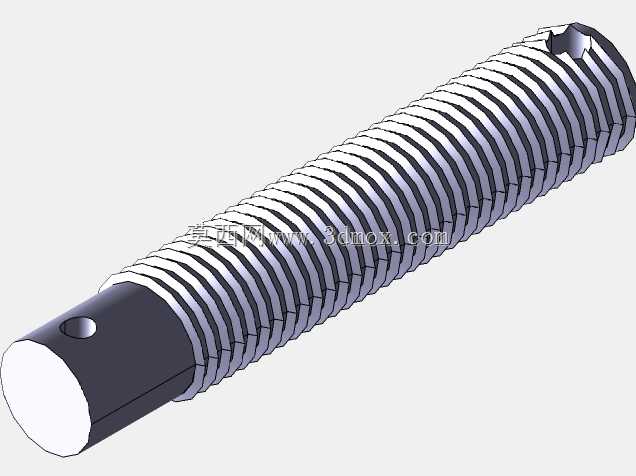

该结构件属于摩托车盘式制动系统的核心传力部件，安装于前轮制动卡钳与上泵推杆的衔接位置，日常骑行场景中，骑手捏下制动手柄的力会通过制动钢索传递到该零件，再将作用力均匀传导至制动主缸的活塞推杆，推动制动液建立管路压力，最终实现卡钳夹紧刹车盘完成制动动作。从结构设计来看，零件整体采用变截面弧形过渡的框型结构，两端设置同轴度公差严格控制的铰接通孔，分别对应连接车架侧固定销轴与主缸侧推杆接头，中间的镂空腔体一方面用于避让安装位周边的线束、油管走向，避免转向或减震压缩过程中出现运动干涉，另一方面通过去除非受力区域的材料冗余，在保证结构强度的前提下降低零件自身重量，适配摩托车轻量化的设计需求。设计过程中，两端铰接孔的孔位中心距是核心安装尺寸，直接决定制动行程的初始余量，若中心距偏差超过0.1mm，就会出现制动自由行程过大或制动拖滞的问题；孔壁位置设计了加厚的凸台结构，用于承受铰接位置反复的交变冲击载荷，避免长期使用后出现孔位磨损失圆的情况，零件外轮廓的所有棱边都做了R2以上的圆角过渡，既可以消除加工过程中的应力集中风险，也能避免安装维护时锐角划伤操作人员。零件的安装边界需要匹配摩托车前叉侧的安装支架空间，整体厚度方向的尺寸控制在对应安装槽的宽度公差范围内，保证装配后铰接转动时无卡滞，弧形外轮廓的曲率经过运动仿真校核，在车轮上下跳动、转向左右打满的全行程工况下，都不会与周边的减震筒、挡泥板、刹车油管发生剐蹭。材质选型上适配压铸铝合金的成型工艺，表面做硬质阳极氧化处理提升耐磨性能，铰接孔内可根据使用需求压装铜衬套，进一步降低转动摩擦阻力，延长零件的维护周期。
