直列四缸汽油机凸轮轴结构设计

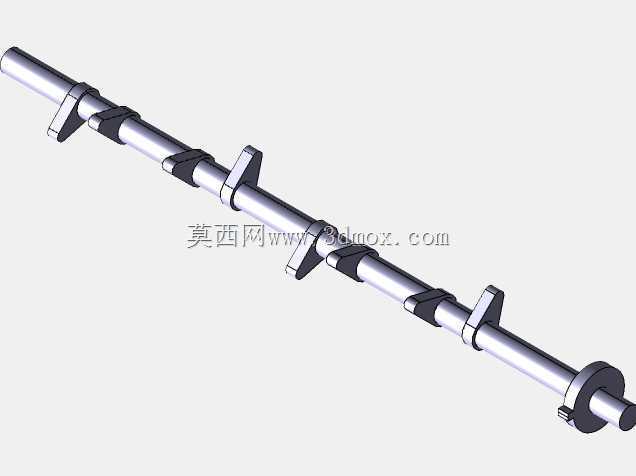

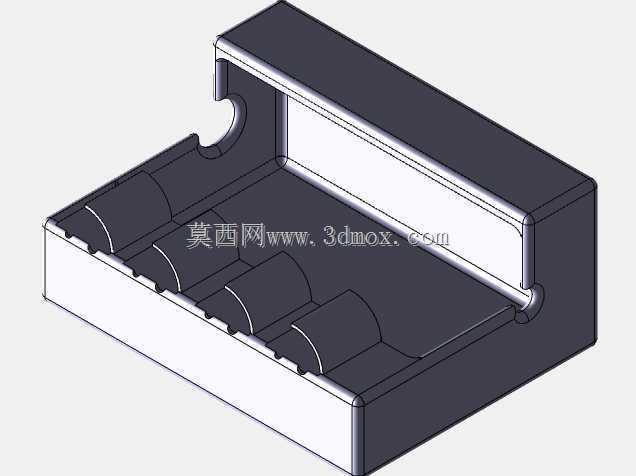

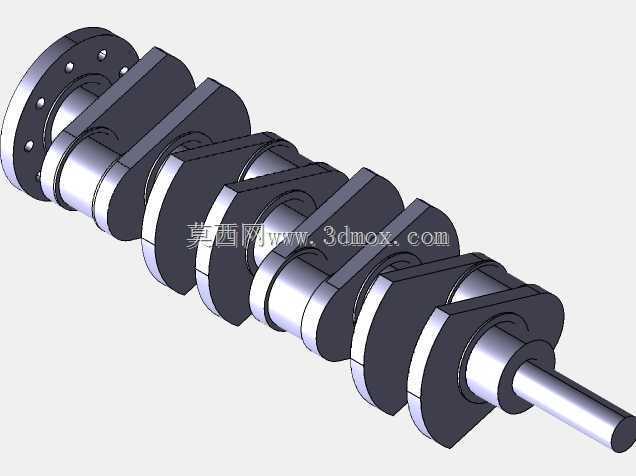

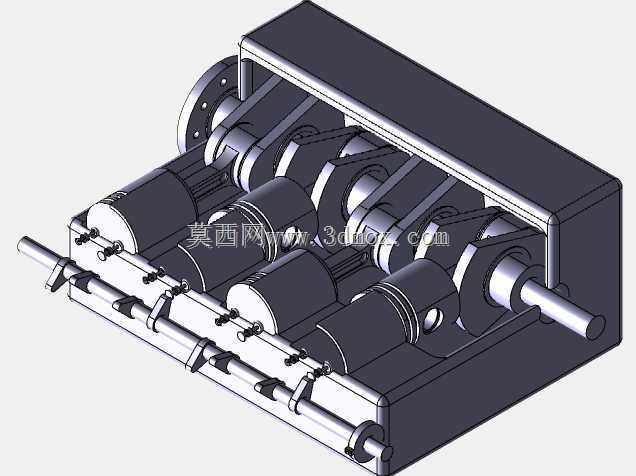

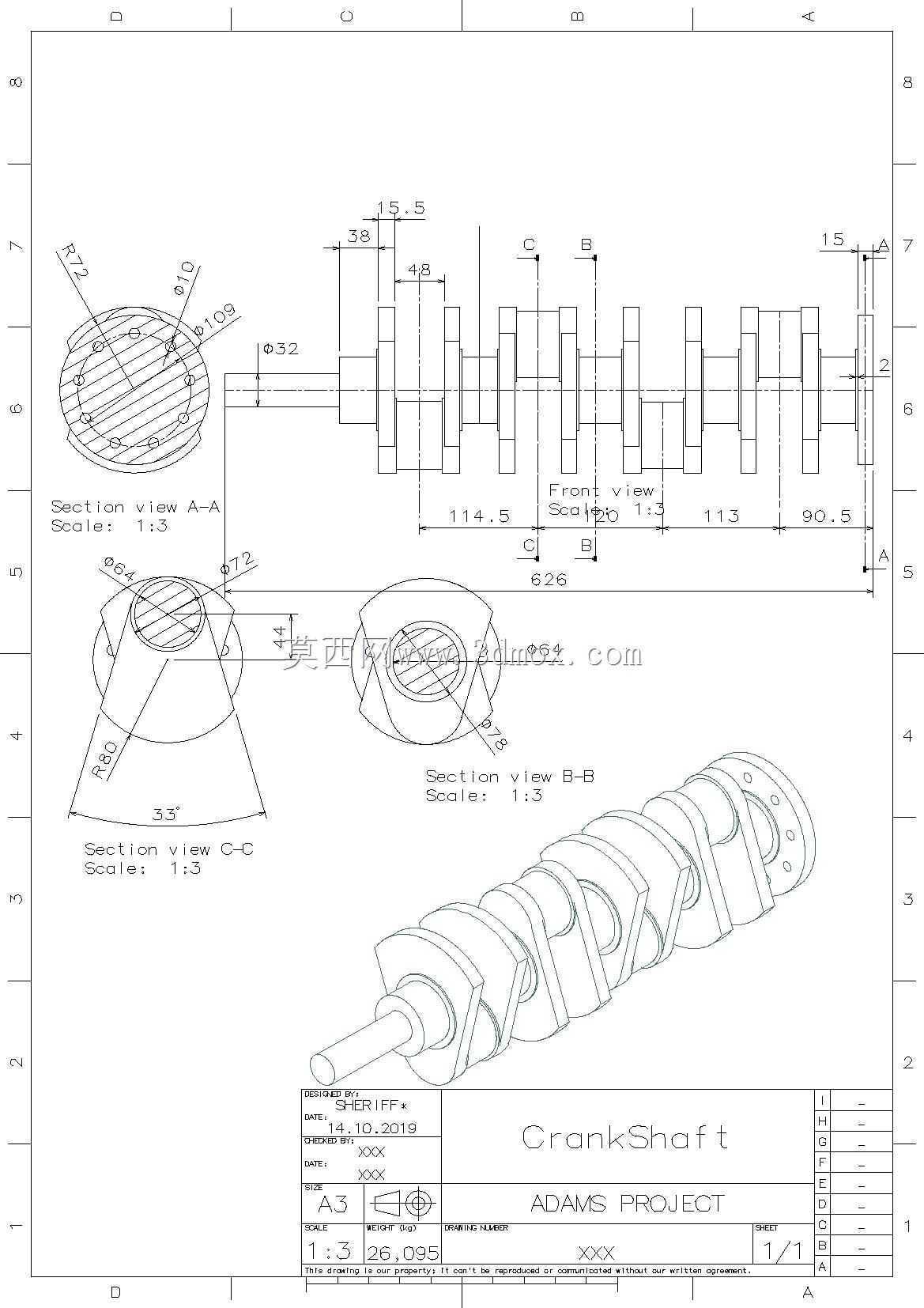

　　在乘用车动力总成的配气机构开发环节，凸轮轴作为核心驱动部件，直接决定了气门开启的正时规律、升程曲线与配气相位精度，是影响发动机充气效率、动力输出平顺性与燃油经济性的关键结构件。本次设计的凸轮轴适配直列四缸汽油机，整体采用整体式锻造合金钢坯加工路线，轴身沿轴向依次布置四组进排气凸轮桃形结构，相邻凸轮组之间设置轴颈支撑位，匹配缸盖凸轮轴轴承座的安装孔位，轴端预留正时链轮与信号轮的安装定位结构，满足前端轮系驱动与凸轮轴位置信号采集的装配需求。从实际应用场景来看，该凸轮轴适配1.3-1.6L排量区间的自然吸气直列四缸汽油机，可覆盖紧凑型家用轿车、小型SUV的动力配置需求，工作过程中随曲轴通过正时链条驱动同步旋转，

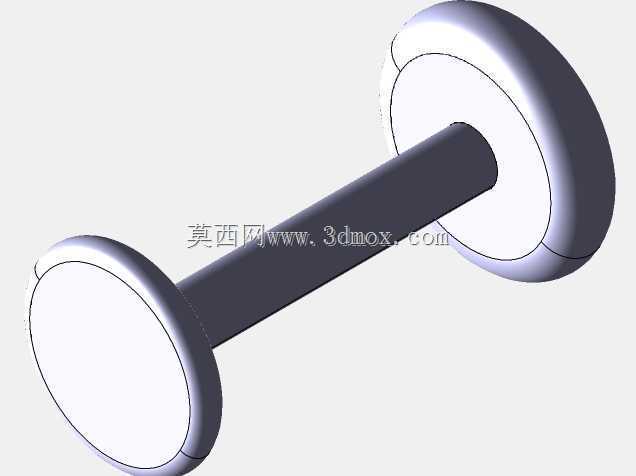

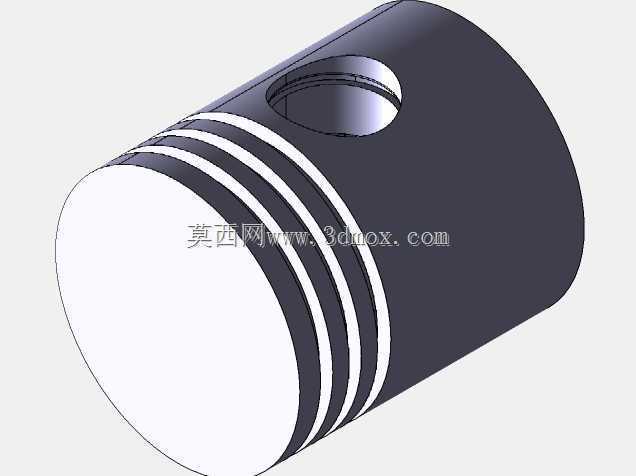

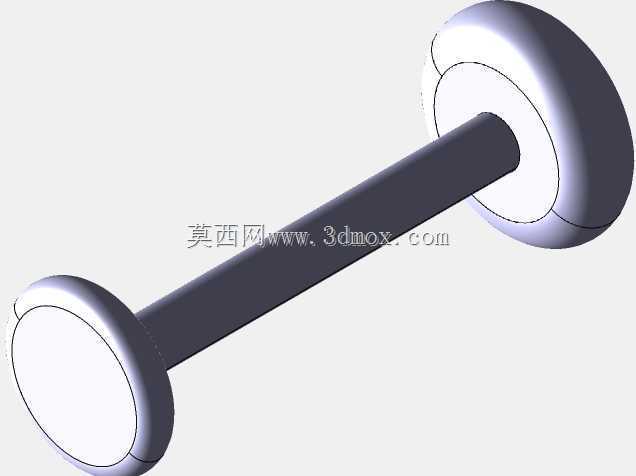

　　凸轮桃形轮廓按预设型线推动挺柱、推杆或直接驱动气门摇臂，精准控制各缸进排气门的开启与关闭时刻，保证气缸在进气行程吸入充足可燃混合气，排气行程彻底排出燃烧废气，同时在压缩与做功行程保持气门密封，维持气缸内的工作压力。设计过程中首先匹配发动机的发火顺序，确定各缸凸轮的相位夹角，直列四缸机常见1-3-4-2的发火间隔对应相邻做功缸凸轮夹角为90度，保证各缸做功间隔均匀，避免动力输出出现明显的扭矩波动。凸轮型线设计阶段兼顾气门开启速度、最大升程与落座缓冲特性，桃尖两侧的缓冲段设计可降低气门落座冲击，减少配气机构的工作噪音与磨损，工作段型线经过运动学仿真验证，保证挺柱与凸轮接触应力处于材料许用范围内，避免长期工作出现凸轮表面点蚀、

　　异常磨损问题。轴身的轴颈直径经过刚度校核，在最高工作转速下轴身的挠曲变形量控制在允许范围内，避免凸轮轴弯曲导致气门正时偏差、气门卡滞等故障。安装边界方面，各轴颈的同轴度公差严格控制在0.02mm以内，凸轮型面相对于轴颈轴线的轮廓度公差不大于0.01mm，保证装配后各缸配气相位的一致性；轴端的定位键槽与正时链轮的配合采用过渡配合，传递扭矩的同时保证相位定位精度，后端的密封轴颈匹配曲轴后油封的尺寸要求，防止机油泄漏。轴身的润滑油道沿轴向布置，与各轴颈、凸轮型面的径向油孔连通，发动机工作时机油通过主油道进入凸轮轴油道，对各摩擦副进行压力润滑，在凸轮基圆与轴颈表面形成稳定油膜，降低摩擦损耗。从结构特性来看，

　　整体式凸轮轴相比装配式凸轮轴具备更高的结构刚度，适配高转速工况下的载荷需求，凸轮表面经过淬火处理后硬度达到HRC55-62，具备优异的耐磨性能，可满足发动机全生命周期的使用要求。设计过程中同步考虑了装配工艺性，各轴颈直径从前端到后端采用阶梯式递减设计，方便从缸盖前端装入凸轮轴轴承孔，降低装配难度；凸轮与轴颈之间的过渡圆角经过优化，避免应力集中导致轴身断裂风险。在实际台架验证环节，该凸轮轴结构可在6000rpm的最高标定转速下稳定工作，配气相位偏差控制在±1°曲轴转角以内，各缸进气均匀性偏差不超过3%，有效保证发动机各缸工作一致性，降低怠速抖动与排放波动。
