铣床加工用快换式工件定位压紧夹具

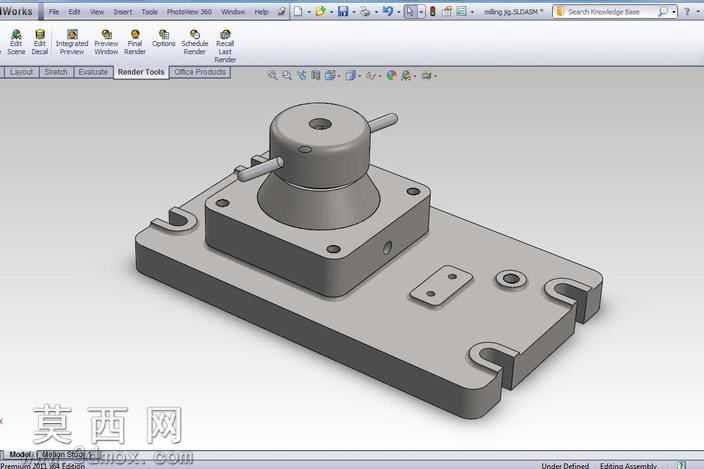

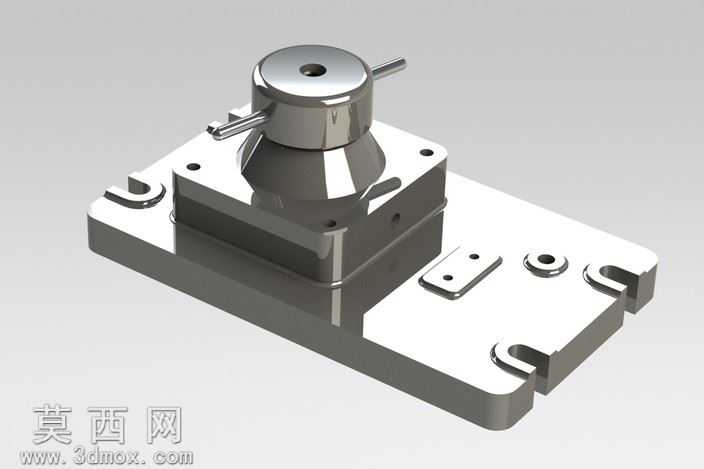

本模型为铣床加工工序配套的专用定位压紧夹具，整体采用三维建模软件完成全参数化结构设计，建模过程严格遵循机械加工工装的设计规范，对每一处装配间隙、配合公差都做了合理的参数预留，确保模型结构符合实际加工生产的装配要求。模型完成后经渲染器做写实材质处理，主体金属结构件赋予哑光合金钢材质，表面添加细腻的喷砂纹理与轻微的倒角高光效果，还原实际工装经过调质处理后的金属质感；底座的安装槽、定位销孔等位置做了边缘倒角的细节处理，避免渲染时出现生硬的棱角反光，快压操作的旋钮部分做了亮面镀铬材质区分，和主体底座的哑光金属形成视觉层次，提升模型的结构辨识度。从结构设计来看，整套夹具分为安装底座、定位支撑块、快锁压紧机构三个核心部分：底部安装板为带U型安装槽的板式结构，可通过T型螺栓快速固定在铣床工作台面上，U型槽的长度预留了足够的位置调整空间，可适配不同行程的铣床工作台装夹需求；安装板上集成了工件定位块与定位销，可对待加工工件做X、Y两个方向的精准限位，避免铣削过程中工件出现位移偏差；上方的快锁压紧机构采用旋转下压式结构，操作手柄伸出长度符合人体工学设计，操作人员无需额外工具即可快速完成工件的压紧与松脱，相比传统螺栓压紧结构可大幅缩短工件装夹的辅助时间，提升铣削加工的生产效率。设计过程中充分考虑了铣削加工的受力特性，压紧机构的压力作用点正对下方的定位支撑块，避免工件装夹后出现悬空变形，同时压紧头的接触面积做了加大处理，可分散压紧力，防止薄壁工件装夹时出现压痕变形；整体结构无多余的冗余设计，所有零部件都具备实际加工可行性，各活动部件之间预留了合理的活动间隙，不存在结构干涉问题，既可以作为机械加工工装设计的参考案例，也可用于虚拟铣削加工仿真的场景搭建，为数控加工教学、工装方案演示提供精准的三维模型支撑。
