手动挑刺工装夹具三维结构设计

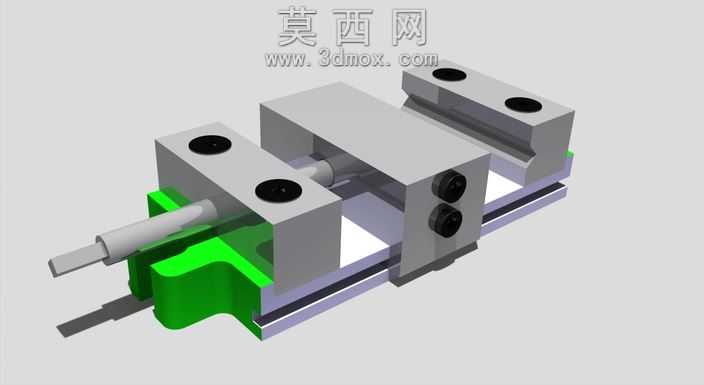

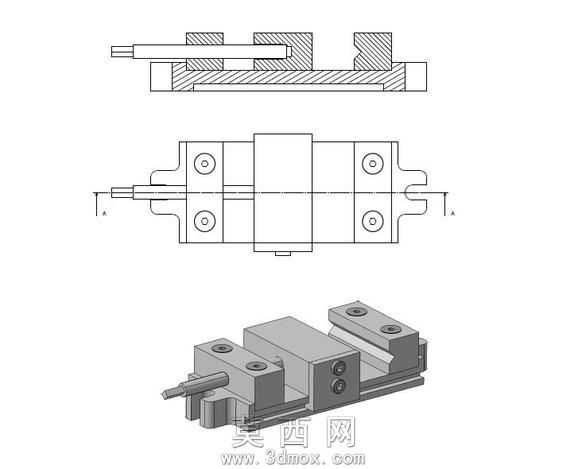

本作品为手动挑刺工装的三维参数化模型，整体采用三维机械设计软件完成全参数化建模，建模过程严格遵循机械加工工装的设计规范，对每一处结构尺寸都做了参数化关联，方便后续根据实际加工工件的尺寸需求做快速调整修改。模型整体采用自底向上的装配建模思路，先分别完成各个单体零件的建模，再按照实际装配约束关系完成总装，所有配合关系均符合实际机械装配逻辑，不存在过约束、欠约束的问题，可直接用于生成工程图指导生产加工。渲染阶段采用了差异化材质区分不同功能部件：固定基座、夹紧压块等金属结构件采用磨砂银灰色金属材质，还原钢制机加工零件的真实表面质感；底部的定位承托部件采用亮绿色工程塑料材质，清晰区分功能分区，方便快速识别工装的定位支撑区域；操作杆、锁紧螺钉等操作部件做了边缘倒角处理，还原实际零件的加工工艺特征，避免尖锐棱角的视觉误差。结构设计上，该工装采用双固定压块配合滑动顶紧的结构形式，两侧的固定压块通过内六角螺钉锁紧在基座导轨上，可根据待加工工件的宽度调整安装位置，中间的滑动顶紧机构通过手动推杆驱动，前端的扁方顶头可精准抵靠在工件待挑刺加工的对应位置，侧面的紧定螺钉用于锁紧调整到位的推杆位置，保证加工过程中顶紧力稳定不位移。基座采用直线导轨式结构，保证滑动部件运动顺畅无卡滞，整体结构紧凑，操作便捷，无需外接动力源，手动即可完成工件的装夹定位，适配小型工件的挑刺去毛刺加工工序。设计过程中重点考虑了工装的通用性与操作便捷性，所有锁紧操作都可通过标准内六角扳手完成，无需专用工具，易损的顶头部件采用可更换设计，磨损后只需更换前端顶头即可继续使用，大幅降低工装的维护成本，整体结构无冗余设计，每一处结构都服务于定位、夹紧、操作的实际功能需求，符合手动工装的实用化设计原则。
