山地自行车多线缆固定卡扣结构设计

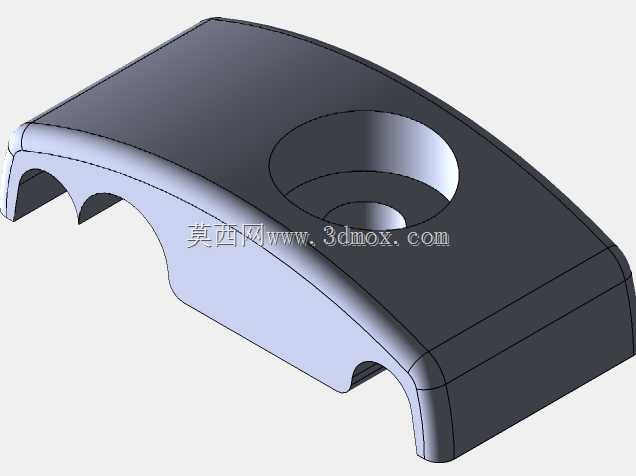

日常山地车骑行过程中，车架走线的松动、剐蹭一直是影响骑行体验与部件寿命的常见问题，尤其是同时搭载变速齿轮线缆与液压制动管线的车型，多根线缆如果缺乏有效约束，在颠簸路面会持续与车架漆面摩擦，既会磨掉车架涂层造成锈蚀，也可能因为线缆移位影响变速精度、制动响应速度，严重时甚至会出现管线卡入轮组、前叉缝隙的安全隐患。这款线缆扣件正是针对这类实际骑行痛点开发的走线固定部件，最初适配rockhopper系列山地车的车架走线位，同时也可兼容多数管径匹配的硬尾、软尾山地车型。从结构设计来看，扣件采用弧形贴合面作为与车架的接触基准，曲面弧度经过反复拟合匹配对应车架管型的外轮廓，安装后可以完全贴附在车架管外壁，不会出现局部悬空、应力集中的问题，避免长期使用后扣件压伤车架碳层或者金属漆面。扣件上方设置的沉头安装孔，用于配合螺丝将扣件锁紧在车架预设的安装螺柱上，沉孔结构可以让螺丝头完全没入扣件表面，既不会出现凸起剐蹭骑行者裤腿的问题，也能减少螺丝头外露带来的泥水侵蚀、生锈卡死的概率。扣件下方的两个弧形走线槽位，分别对应两根齿轮变速线缆与一根液压制动管线的容纳空间，槽位的内径尺寸经过精准测算，既可以让线缆外层保护套顺利卡入，又能提供足够的抱紧力，避免线缆在槽位内出现轴向窜动、径向晃动。在安装边界上，这款扣件不需要额外在车架上打孔，完全依托车架原厂预留的走线安装位进行固定，安装时只需要将对应线缆依次卡入槽位，对准安装孔位锁紧固定螺丝即可，不需要拆卸原有变速、制动部件的管线端头，普通骑行爱好者也可以自行完成安装更换。从实际使用场景来看，这款扣件除了应用在整车原厂装配环节，也可以作为维修替换配件，解决老款车型原有走线扣件断裂、丢失后线缆散乱的问题，其结构强度经过反复验证，即使在重度越野骑行的持续颠簸、低温户外环境下，也不会出现脆裂、松脱的问题，同时扣件的边缘全部做了圆角钝化处理，不会割伤线缆外层的保护套，也不会在安装维护过程中划伤操作人员的手部。
