适配70mm车杆的运动相机安装支架结构

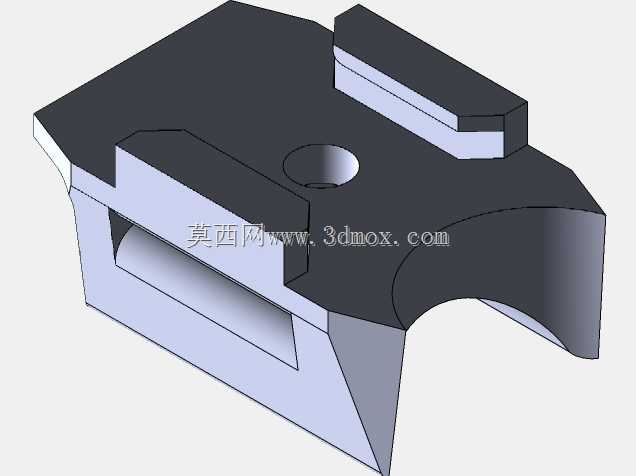

　　日常户外骑行过程中，很多骑友会有记录骑行画面、固定导航设备的需求，这类安装支架的核心作用就是在自行车车杆部位提供稳定的外接配件承载接口，解决手持设备影响骑行安全、普通绑带固定易晃动脱落的实际问题。这款支架的安装基准完全围绕直径70mm的实心自行车车杆设计，匹配的夹持弧面做了贴合车杆外圆的仿形处理，安装时弧面与车杆外壁完全贴合，不会出现局部点接触导致的应力集中，也能避免长期使用后支架在车杆上出现转动移位的情况。从结构设计来看，支架主体采用一体化的块式结构，没有多余的拼接部件，整体刚性更强，能够承受骑行过程中路面颠簸带来的持续振动，不会因为长期振动出现连接部位松脱的问题。支架上部预留了标准的安装孔位，适配GoPro风格的快装夹子，

　　不需要额外加装转换接头就能直接固定运动相机、手机夹这类常用外接配件，安装孔的位置做了下沉处理，安装螺丝后螺丝头部不会突出支架上表面，避免和外接配件的底部产生干涉。支架的夹持槽宽度和70mm车杆的适配公差控制在合理范围内，既不会因为间隙过小导致安装时卡滞，也不会因为间隙过大出现安装后旷量，实际装车时只需要配合对应的锁紧件就能完成固定，不需要对原车杆做任何打孔、打磨改装，不会破坏自行车原有结构。考虑到户外使用的场景，支架的边角都做了倒角处理，没有尖锐的棱角，避免安装调整过程中划伤手部，也不会剐蹭骑行服或者其他车身部件。支架上部的定位凸台结构，能够在安装外接配件时起到预定位的作用，快装夹子卡入后不会出现横向滑动，

　　即使在颠簸的非铺装路面骑行，固定的相机或者手机也能保持稳定的拍摄角度，不会出现画面抖动偏移的情况。从安装边界来看，支架整体占用的车杆轴向长度较短，不会占用车杆上过多的安装空间，不会影响车把上原有刹车、变速部件的安装位置，也不会干扰骑行车的正常转向操作。结构设计上没有复杂的异形曲面，加工成型难度低，不管是采用机加工还是注塑工艺都能实现批量生产，各部位的壁厚均匀，不会出现壁厚突变导致的强度薄弱点，长期户外使用也不容易出现老化断裂的问题。夹持弧面的粗糙度做了针对性控制，既保证和车杆贴合紧密，也不会因为表面过于粗糙刮花车杆的表面涂层。实际使用时，这款支架除了固定运动相机、手机之外，也可以适配其他符合GoPro安装接口的小型配件，比如骑行灯、

　　码表延长座等，拓展性能够满足大部分骑友的日常使用需求。设计过程中充分考虑了骑行场景的受力特点，支架的受力部位做了局部加厚处理，在固定较重的配件时也不会出现结构变形，连接部位的强度能够承受常规骑行过程中的冲击载荷，不会出现突然断裂导致配件脱落的情况。
