便携运动饮水瓶结构设计方案

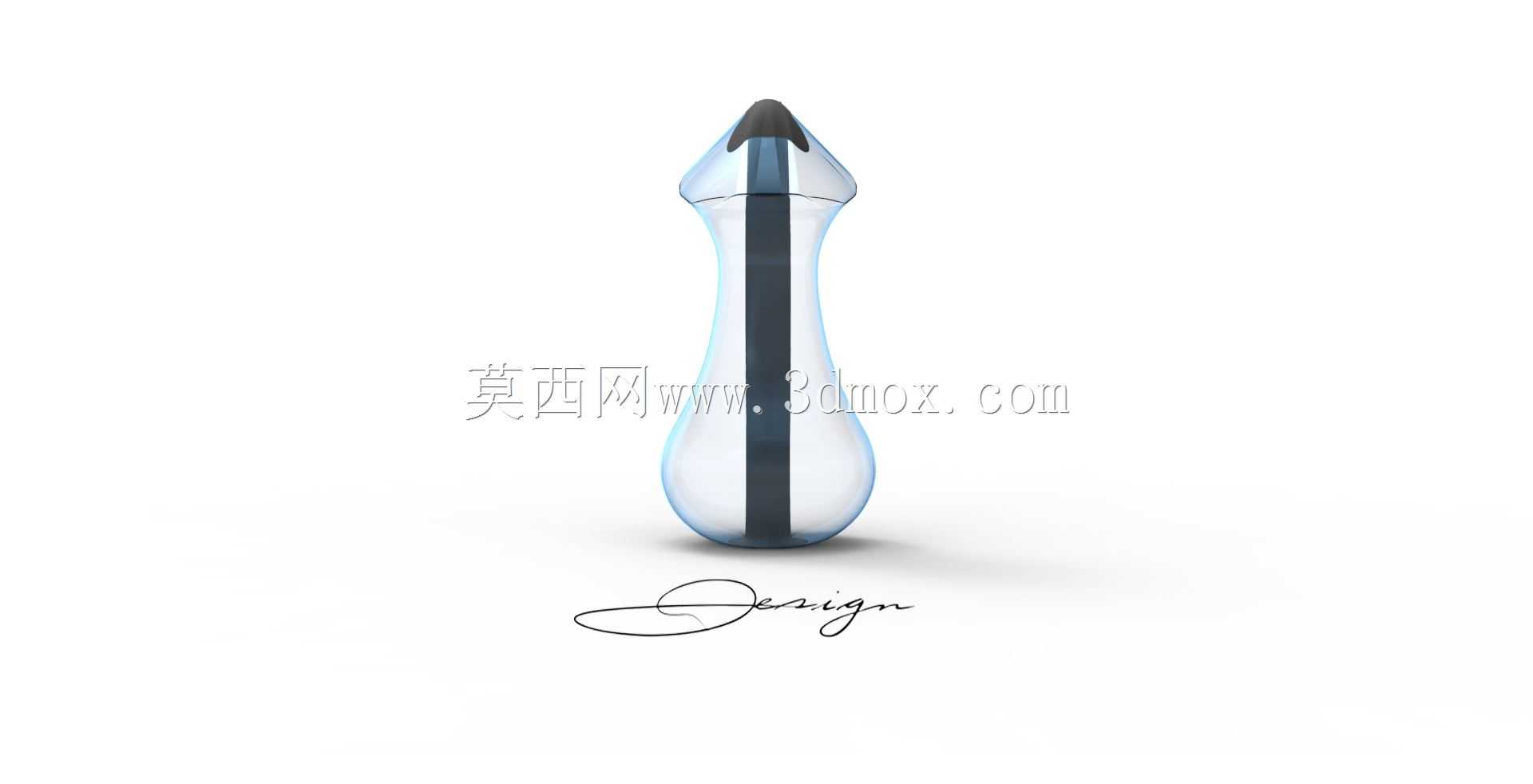

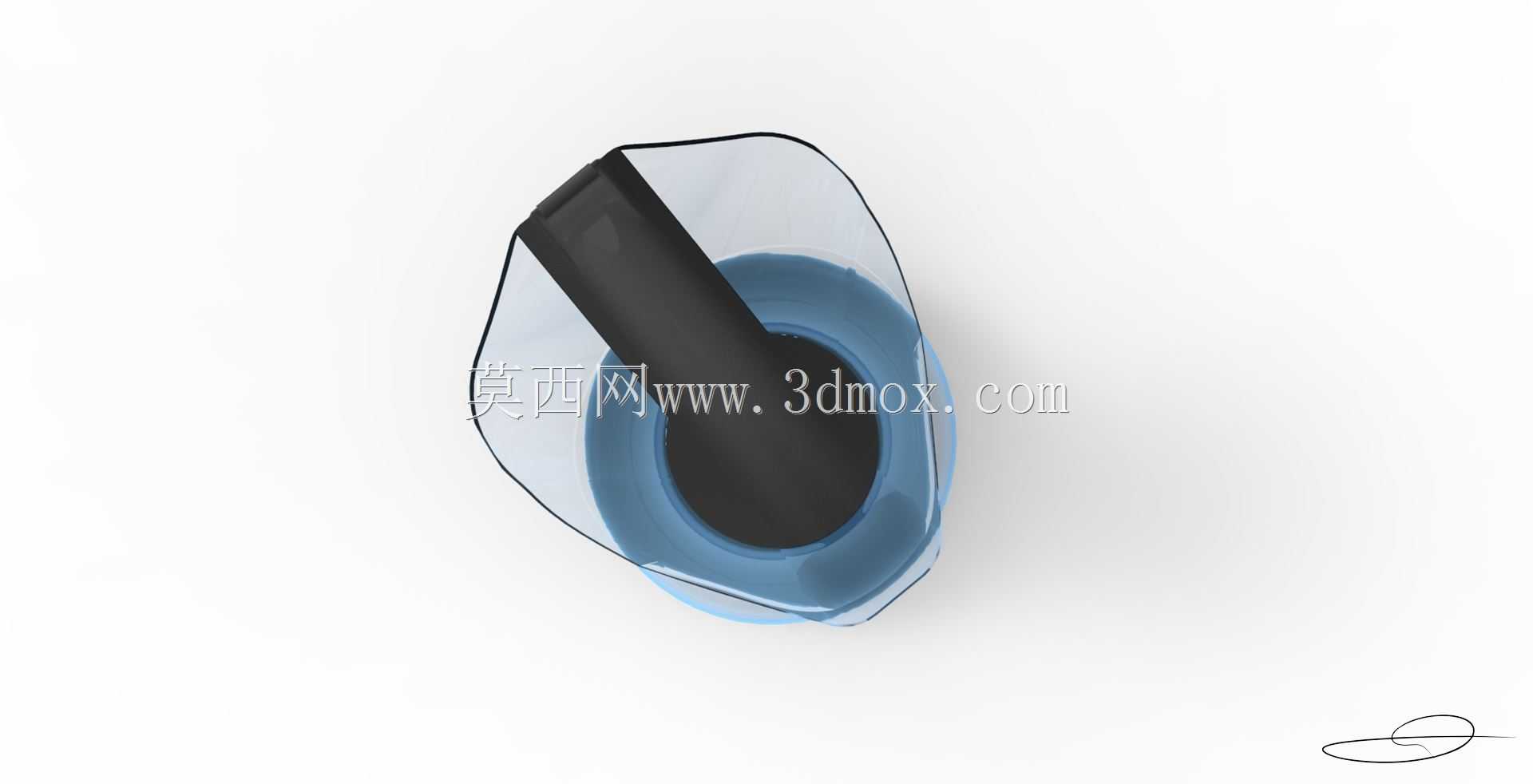

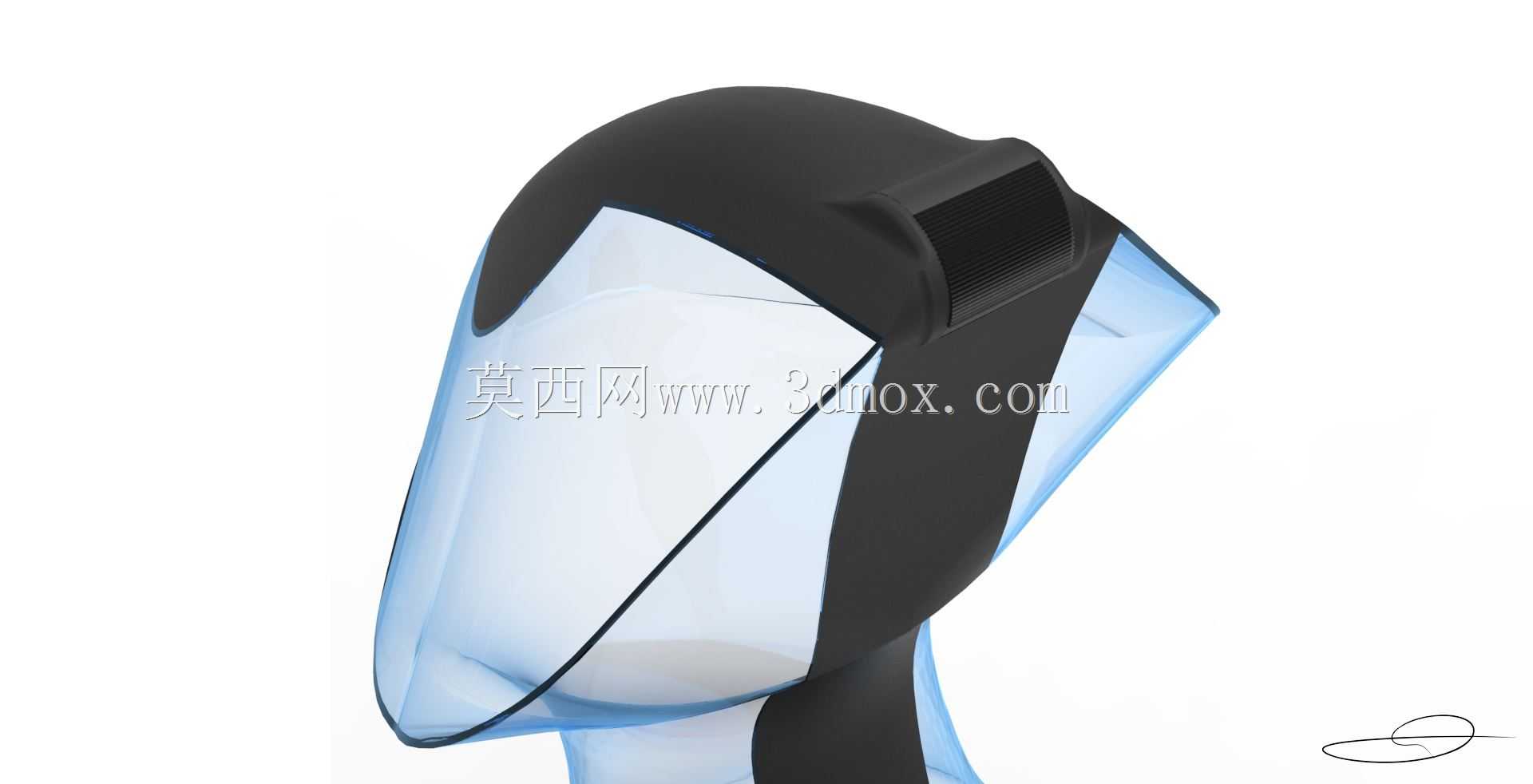

这款便携运动饮水瓶的结构设计，核心围绕户外出行、健身场景下的单手操作需求展开，整体采用三段式组合结构，分别为透明外护罩、蓝色储液内胆、黑色握持提手与内置饮水通道，各部件通过卡扣与密封胶圈实现无工具拆装，方便日常清洁与部件更换。从实际使用场景来看，该瓶体适配骑行、徒步、健身房训练等需要解放单手持物的场景，提手部分做了内凹弧度处理，贴合成年人手掌握持的自然曲线，表面做细微磨砂纹理，避免运动出汗后握持打滑；透明外护罩采用高透抗冲击材质，既可以直观观察内部储液余量，也能在瓶体意外跌落时吸收冲击能量，保护内层储液结构不直接磕碰硬物出现开裂。储液内胆采用食品接触级的蓝色半透明材质，瓶口位置做了加宽导流唇边，饮水时水流不会顺着瓶身外壁流淌打湿衣物，内胆与提手衔接处设置了双层密封胶圈，倒置状态下可承受常规晃动不出现渗漏，满足运动过程中放置在背包侧袋的使用需求。设计过程中优先考虑了部件的装配公差配合，外护罩与内胆的配合间隙控制在0.2mm以内，既保证装配时的顺畅度，也不会因为间隙过大出现使用过程中的部件异响；提手内部集成了直饮通道，通道入口设置了可单手按压开启的密封阀，不需要拧动瓶盖即可完成饮水操作，按压键的触发力度设置在15N左右，既避免运动过程中误碰开启漏液，也能保证单指按压即可顺畅开启。外形尺寸上，瓶体整体最大直径控制在75mm，适配绝大多数常规背包侧袋的容纳尺寸，整体高度不含提手为180mm，满水状态下整体重量控制在300g以内，长时间手持不会产生明显的负重感。安装边界方面，各部件的衔接卡扣均设置了导向斜角，用户自行拆装清洁时不需要额外工具，对准导向槽推入即可听到卡扣锁止的反馈声，密封胶圈采用嵌入式安装结构，不会因为反复拆装出现胶圈移位、脱落的问题，长期使用的密封可靠性有充足保障。瓶身底部做了加厚的环形支撑脚，放置在平面时可保证站立稳定性，即使放置在略有倾斜的健身器械台面，也不会轻易倾倒；外护罩的边缘做了R3以上的圆角处理，没有尖锐棱角，运动过程中即使瓶体磕碰肢体也不会造成划伤，充分考虑了运动场景下的使用安全性。
