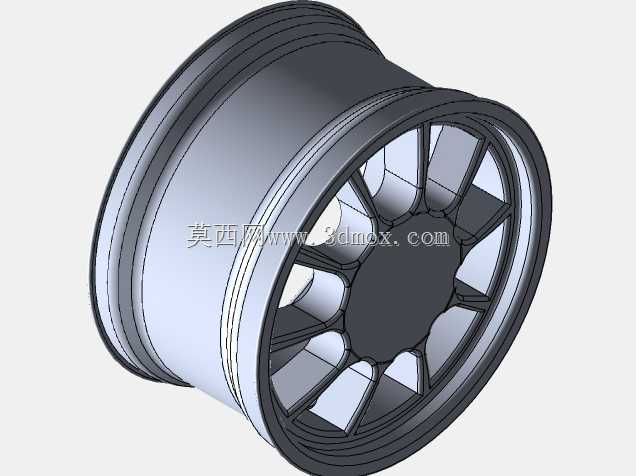

多辐条乘用车铝合金轮毂结构设计

这款轮毂结构针对乘用车辆行走系统设计，核心作用是连接车桥轴头与轮胎，承担车辆整备质量与行驶过程中的动载荷传递，适配常规铺装路面家用车型的使用场景，也可满足轻度非铺装路面的载荷冗余需求。设计阶段优先考虑轮辋与轮胎的配合边界，轮缘处做了多层阶梯式止口结构，能够匹配标准真空轮胎的胎圈卡合需求，避免高速行驶或急转向时轮胎脱圈的风险，轮辋筒体的壁厚沿轴向做渐变处理，靠近轮辐安装侧的壁厚适当提升，抵消轴头传递来的集中应力，远离安装侧的轮缘位置在保证胎圈支撑强度的前提下做减薄处理，平衡整体重量与结构强度的关系。轮辐采用多辐条对称式布局，每根辐条的截面做变厚度设计，靠近中心安装盘的位置辐条宽度更大、厚度更高，向轮辋侧延伸时逐步收窄，既保证了制动系统的散热通风空间，又能将路面传递的冲击载荷均匀分散到整个轮辋筒体上，避免局部应力集中导致的辐条断裂问题。中心安装区域预留了标准螺栓孔分布圆，安装面做了精加工贴合面设计，能够与轴头法兰面完全贴合，保证装配后的同轴度，减少高速行驶时的轮端跳动量。中心孔位置做了倒角导向结构，方便装配时快速对准轴头定位台阶，降低现场装配的对位难度。辐条之间的镂空区域经过空间校核，能够容纳常规尺寸的浮动式制动卡钳与通风制动盘，不会在转向或悬架跳动时出现运动干涉，同时镂空的流道设计能够在车辆行驶时引导气流穿过制动区域，带走制动摩擦产生的热量，降低长距离制动时的热衰减风险。轮辋的气门嘴安装孔预留位置经过布局优化，避开了辐条的遮挡位置，方便后续轮胎装配时的气门嘴安装与胎压检测模块的布置，不会出现装配工具无法操作的问题。整体结构的圆角过渡全部按照应力分散要求设计，所有棱角位置都做了R角处理，避免加工和使用过程中出现应力裂纹，同时也减少了轮胎拆装时对胎圈的划伤风险。
