星形发动机主连杆传动结构设计

　　在航空活塞发动机、早期大功率星形布局内燃机的动力传递链路中，主连杆是承担多缸动力汇流输出的核心受力构件，区别于直列发动机的并列连杆结构，星形发动机的主连杆需要同时承接主活塞的往复作用力，以及其余副连杆传递的各缸活塞做功冲击力，其结构强度、安装精度直接决定了动力总成的运行可靠性与服役寿命。

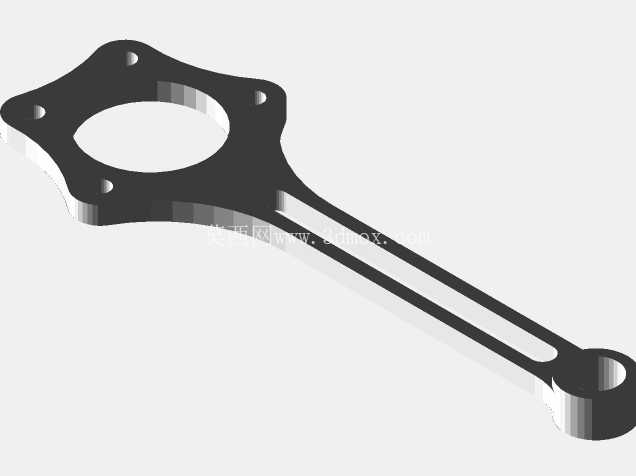

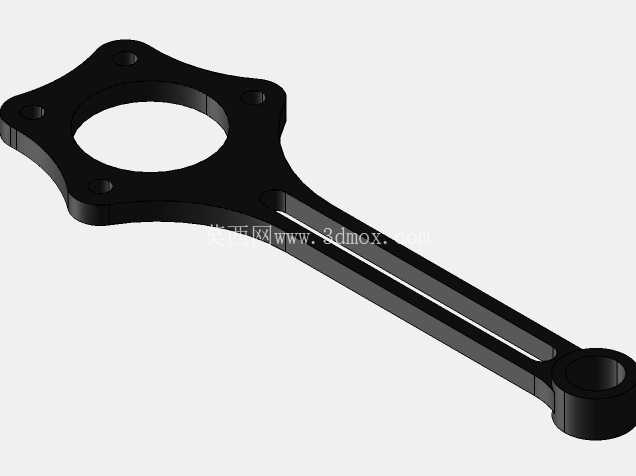

　　从结构功能来看，该构件一端为星形分布的安装法兰端，中心大孔径用于与曲轴曲柄销形成转动配合，法兰周向均匀布置的四个螺栓孔，分别用于铰接对应气缸的副连杆组件，将分散在径向布置的各个气缸的活塞推力，统一传递到曲轴端转化为旋转扭矩；另一端为窄长的杆身结构，末端的小孔径销孔用于连接主气缸的活塞销，直接承接主缸活塞燃烧做功产生的往复推力。杆身采用双筋并列的镂空结构设计，并非出于减重的单一考量，更多是在保证杆身抗弯、抗扭截面系数满足受力要求的前提下，降低连杆往复运动的惯性质量，减少曲轴高速旋转时的不平衡量，同时镂空结构能够在发动机运行过程中增加杆身与曲轴箱内润滑油的接触面积，提升运转过程中的散热效率，避免长期高负荷工况下的材料热疲劳失效。

　　设计过程中，首先需要匹配的是安装边界尺寸：大端法兰的中心孔内径需要与对应规格的曲柄销外径形成间隙配合，配合公差通常选取H7/g6，保证运转过程中能够形成稳定的润滑油膜，同时避免配合间隙过大导致的冲击异响；法兰周向的副连杆铰接孔位置度公差需要控制在0.02mm以内，保证各个副连杆的运动相位角与设计值一致，避免各缸活塞到达上止点的位置出现偏差，导致压缩比不一致引发的发动机运转抖动。杆身长度需要严格匹配主缸活塞销中心到曲柄销中心的中心距，中心距的尺寸公差直接影响发动机的压缩比，若尺寸偏大则会导致活塞在上止点时碰撞气缸盖，尺寸偏小则会导致压缩比不足，发动机输出功率下降。小端活塞销孔的内径需要与活塞销外径形成过渡配合，配合面通常会设计油槽，保证压力润滑油能够到达配合面，减少活塞销与连杆小头的磨损。

　　从实际应用场景来看，这类主连杆结构多用于7缸、9缸等奇数缸布局的星形航空活塞发动机，这类发动机普遍应用在轻型通用飞机、农业植保飞机以及早期的螺旋桨战斗机上，相比直列发动机，星形发动机的径向布局能够在更小的发动机迎风面积下实现更大的排量，同时曲轴长度更短，整体刚性更好，而主连杆作为该类发动机动力传递的核心枢纽，其结构设计需要兼顾多方向的受力承载：在发动机做功行程中，主连杆杆身需要承受主缸活塞传递的轴向冲击力，法兰端需要承受各个副连杆传递的、不同方向的分力，因此在结构设计时，大端法兰与杆身的过渡位置采用了大圆角过渡设计，避免应力集中导致的连杆断裂故障，同时法兰的厚度经过反复迭代计算，保证在承受各个副连杆交变冲击力的情况下，不会出现法兰面变形导致的副连杆铰接卡滞。

　　在实际装配过程中，主连杆大端需要先与曲柄销完成装配，之后依次将各个副连杆通过铰接螺栓固定在法兰对应的安装孔位上，装配时需要严格控制每个铰接螺栓的拧紧力矩，力矩过大则会导致铰接螺栓过载断裂，力矩过小则会导致副连杆与法兰之间出现间隙，运转过程中产生冲击载荷。杆身的截面形状经过优化，双筋结构的截面惯性矩在两个垂直方向上都能够满足受力要求，既能够承受活塞往复运动产生的轴向拉压力，也能够承受发动机运转过程中由于连杆摆动产生的侧向弯矩，避免杆身出现弯曲变形。此外，连杆的整体质量需要经过严格的动平衡调校，与曲轴、活塞等往复运动部件一起进行动平衡匹配，减少发动机高速运转时的振动，提升整机的运行平顺性。

　　在维护场景中，这类主连杆的检测重点集中在几个关键位置：大端中心孔的磨损量、法兰铰接孔的圆度误差、杆身的直线度误差，以及过渡圆角位置是否存在疲劳裂纹。一旦大端孔磨损量超过设计阈值，会导致连杆与曲柄销的配合间隙增大，运转过程中产生敲击声，严重时会导致润滑油膜破裂，出现烧瓦故障；若杆身直线度超差，会导致活塞在气缸内出现偏磨，引发气缸漏气、机油消耗异常等问题。因此在三维建模过程中，这些关键配合面的尺寸公差、形位公差都需要在模型中进行明确标注，为后续的加工制造、检测校验提供准确的依据，同时建模时需要对各个受力位置进行有限元受力分析，验证结构在最大爆发压力工况下的应力分布，确保最大应力值低于材料的屈服强度，保证构件的运行可靠性。
