自行车曲柄拆卸专用拉拔工具结构

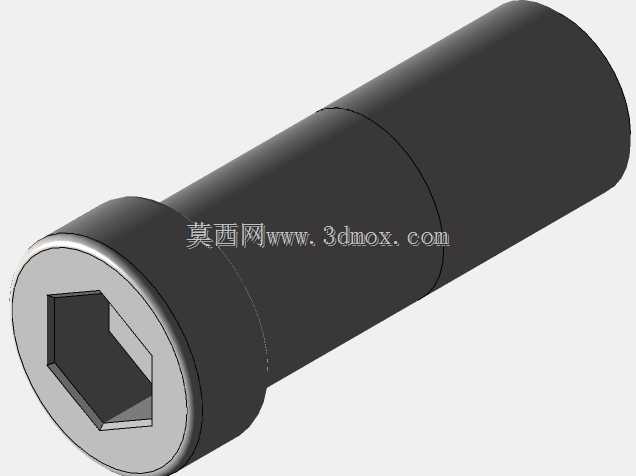

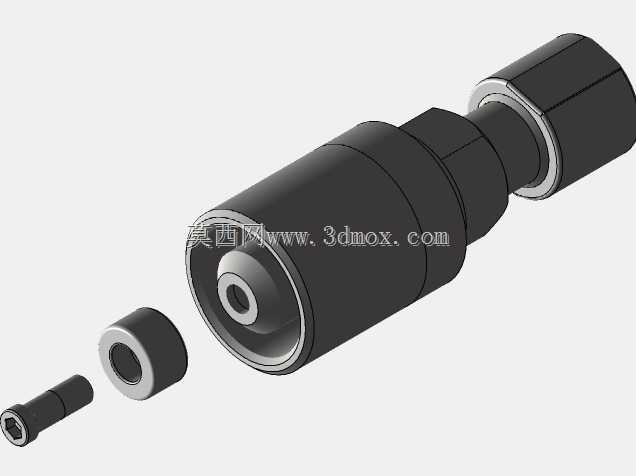

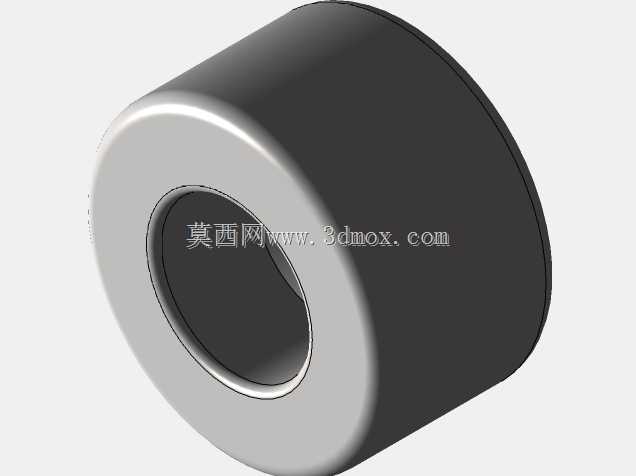

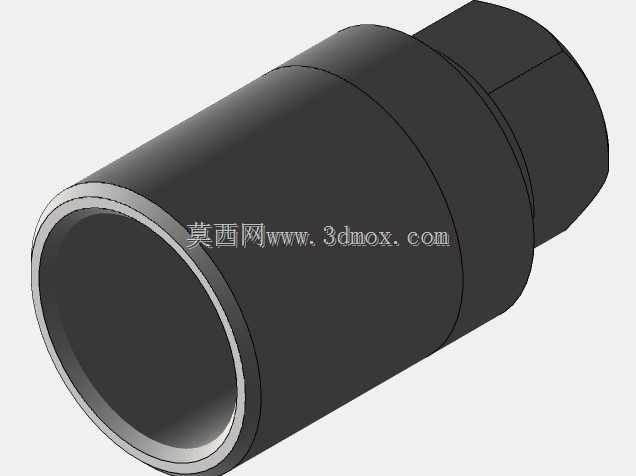

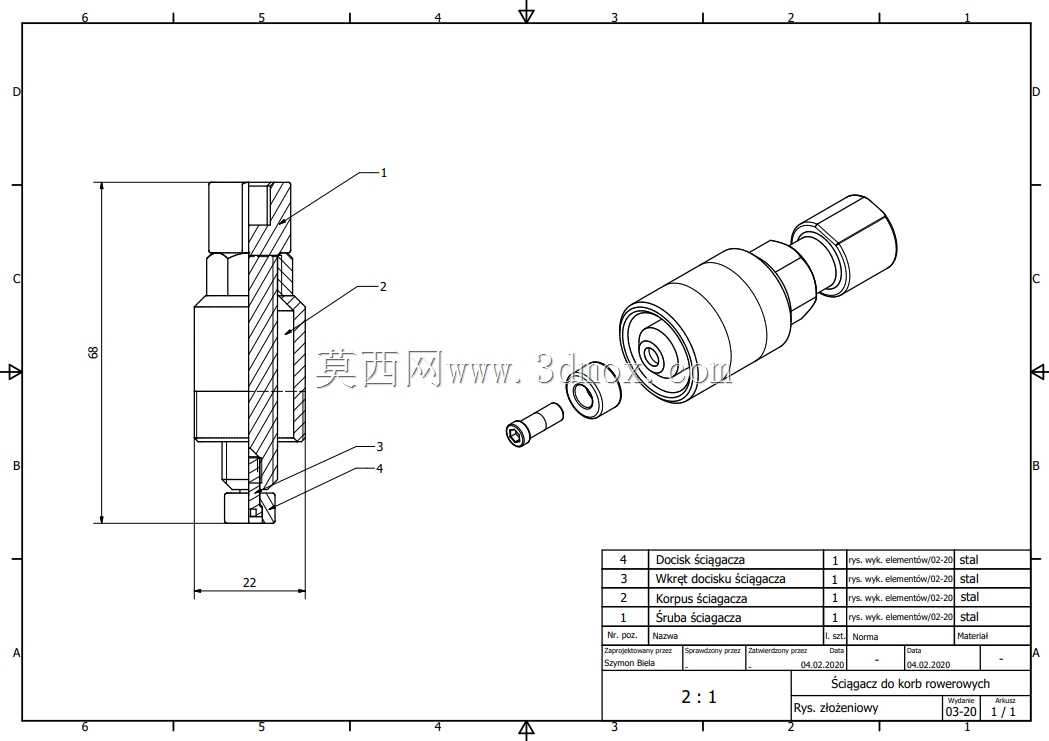

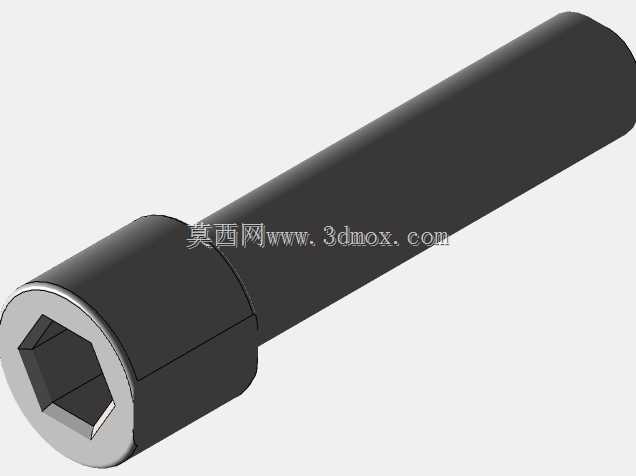

这款工具是面向自行车维修场景设计的专用拆卸工装，核心作用是将过盈配合安装在中轴支架上的自行车曲柄平稳拆下，避免维修过程中敲击、撬动对曲柄花键、中轴螺纹造成不可逆损伤，是线下自行车门店、骑行爱好者自行维保、整车厂售后返修环节都会用到的常备手动工具。从结构设计逻辑来看，整体采用同轴串联的分体式布局，核心受力件沿中心轴线排布，作业时可将旋转输入的扭矩平稳转化为轴向的拉拔力，不会对曲柄安装面产生偏载力矩。整套工具包含三个核心组成部分：最外侧的施力主体为带防滑滚纹的六角套筒结构，既可以用手直接旋转施加预紧力，也可以配合扳手施加更大的拆卸拉力，内部加工有与中轴端头匹配的内螺纹，旋合后可提供稳定的支撑反力；中间的过渡套为带台阶的环形衬套，端面做了倒角处理，作业时贴合在曲柄外侧的安装端面，均匀分散拉拔过程的接触压力，避免硬质金属直接压伤曲柄的漆面或铝合金基体；最内侧的顶杆为带内六角孔的细长杆结构，端头做了圆弧过渡处理，作业时顶在中轴的中心孔位，将套筒旋转产生的轴向力直接传递到中轴端，带动曲柄沿轴向平稳脱出。从安装边界来看，工具的中心通孔直径适配主流方孔、花键中轴的端头尺寸，过渡套的外径覆盖常规山地车、公路车曲柄的安装座接触面范围，整体长度控制在常规手动操作的舒适区间，不需要额外搭配加长杆即可完成常规曲柄的拆卸作业。设计过程中充分考虑了手动工具的受力特性，所有受力部件均采用调质钢材加工，螺纹副做了间隙优化，旋转过程无卡滞，分体式结构也方便针对不同规格的曲柄更换对应尺寸的过渡套与顶杆，不需要更换整套工具即可覆盖多车型的维保需求，日常存放时可拆分收纳，不会占用过多工具箱空间。作业时只需先将曲柄外侧的固定螺丝拆下，把过渡套套在中轴端头贴合曲柄端面，再将主体套筒旋入中轴螺纹直至手拧到位，随后用内六角扳手固定中心顶杆，旋转外侧套筒即可逐步将曲柄从轴上拉出，全程不需要敲击，不会造成曲柄变形、中轴螺纹滑牙等维修损伤。
