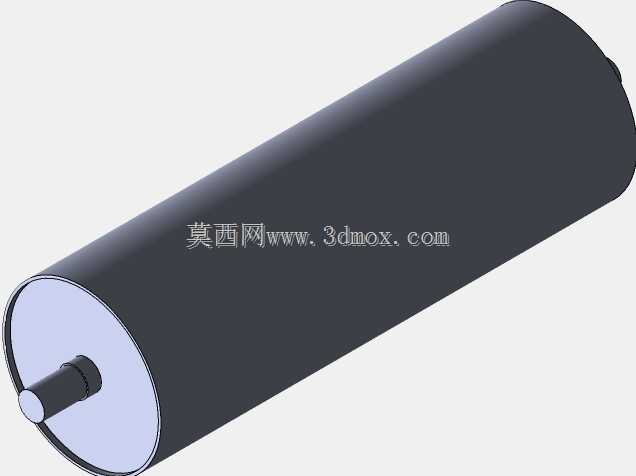

带轴端辊筒类手鼓结构三维设计

这类带轴端的辊筒结构，常被应用在轻型输送线、物料导送工位以及小型传动机构中，作为从动承载部件承担物料承托、导向传递的作用，部分场景下也可作为手动张紧、手动导料的操作部件使用。从结构设计来看，整体采用圆柱筒体搭配两端伸出轴的经典布局，筒体为等径直筒结构，外圆面做光滑处理，避免运行过程中刮蹭接触的物料或传动带，筒体壁厚根据承载需求做均匀设定，保证整体刚性的同时控制整体重量，降低转动惯量，手动操作时更加省力。两端的轴颈与筒体采用同轴设计，轴段设置有定位轴肩，可直接适配标准深沟球轴承的安装尺寸，安装时轴端穿过设备侧板的轴承座孔，通过轴肩实现轴向定位，无需额外加装复杂的定位套即可完成装配，安装边界清晰，两端轴伸长度预留了轴承安装、卡簧固定的空间，不会与设备侧板产生运动干涉。设计过程中优先保证筒体的圆柱度与轴颈的同轴度公差，避免转动过程中出现径向跳动，导致输送物料偏移、传动带跑偏的问题，筒体与端轴的连接采用过盈配合加周向定位的方式，保证大扭矩传递下不会出现轴筒相对转动的失效情况。实际应用场景中，这类结构既可以在小型皮带输送机中作为尾部从动辊使用，承担皮带张紧与导向的作用，也可以在手动操作的工装台面上作为导料辊，承托长条状工件完成手动推送作业，部分文娱设备中也会采用类似结构作为手鼓的转动承载部件，通过手动转动轴端带动筒体转动，实现特定的操作功能。设计时充分考虑了加工工艺性，筒体可采用标准无缝钢管裁切加工，轴端采用标准圆钢车削成型，加工工序简单，无需复杂的专用工装即可完成生产，装配时可先将端轴压入筒体两端，再做整体外圆精磨，保证整体的形位公差满足使用要求。转动过程中两端轴颈与轴承配合，转动阻力小，手动操作时无需施加过大的力即可带动筒体平稳转动，筒体表面可根据实际使用需求做包胶、滚花等处理，增大接触摩擦力，避免与接触件出现打滑的情况。
