航模用铝制五爪电机固定支架结构

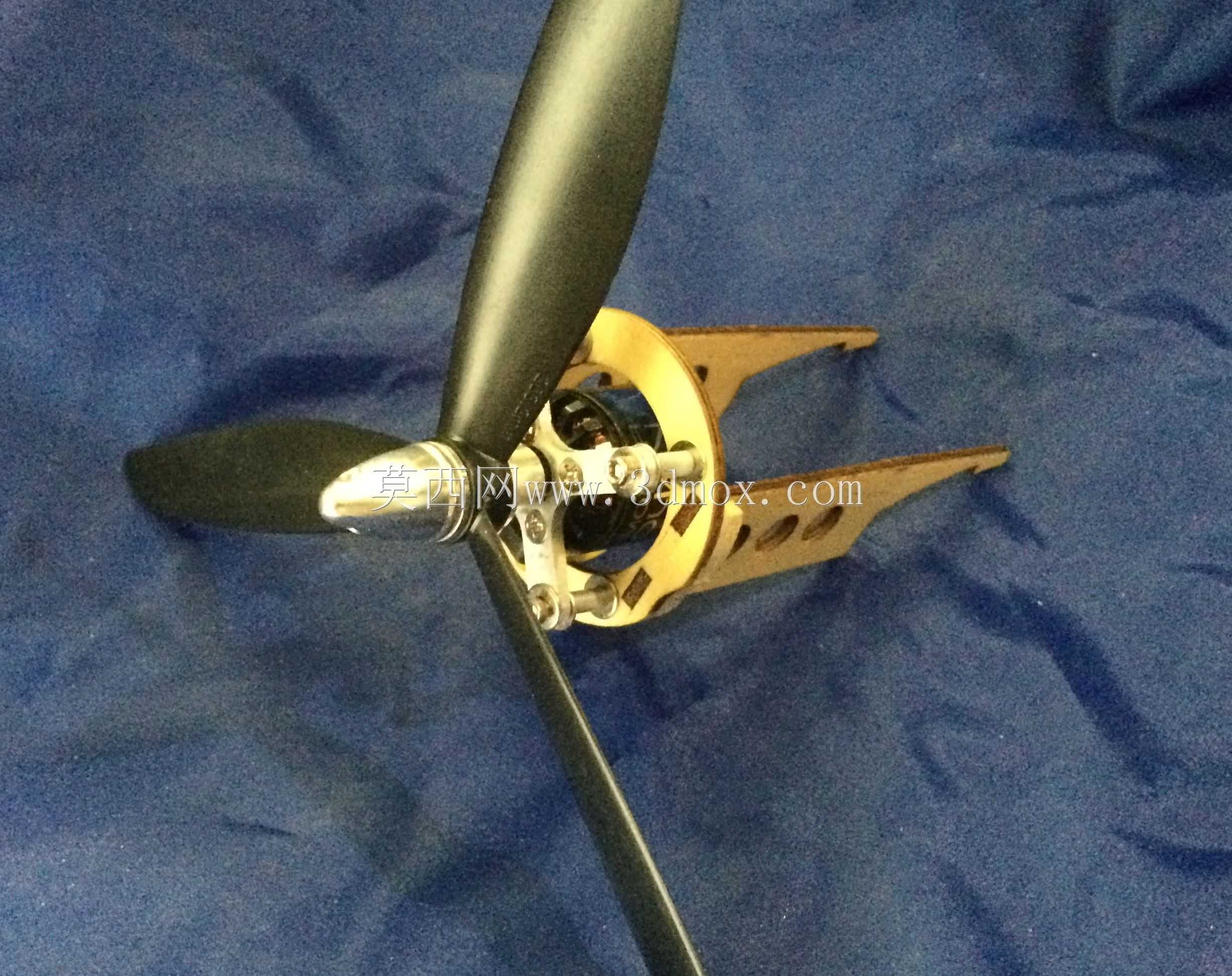

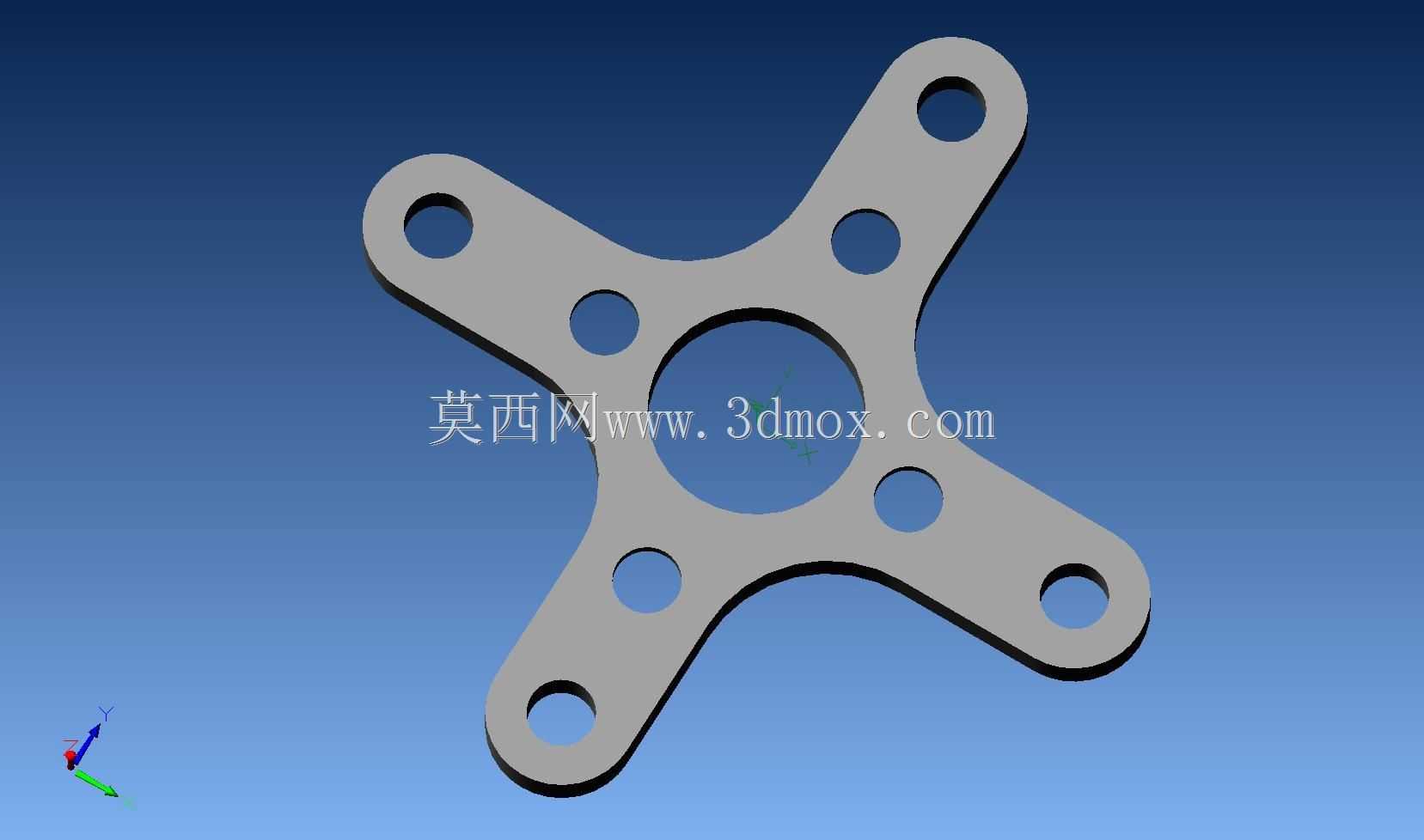

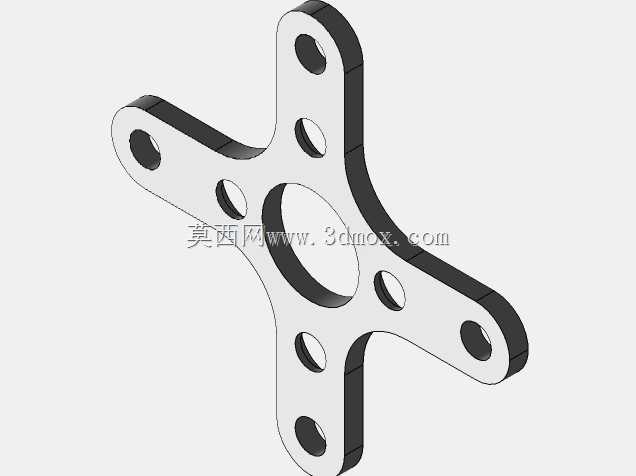

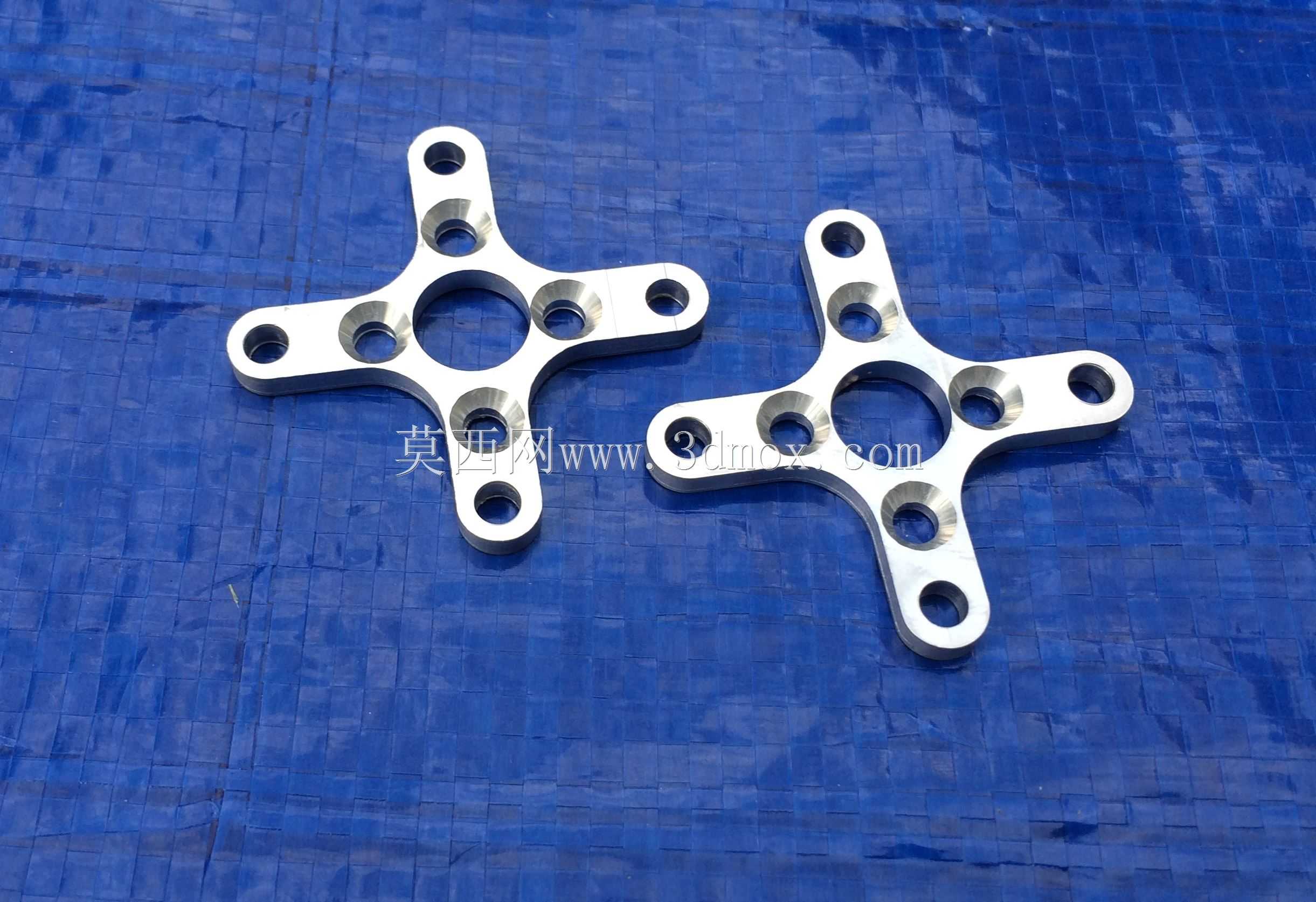

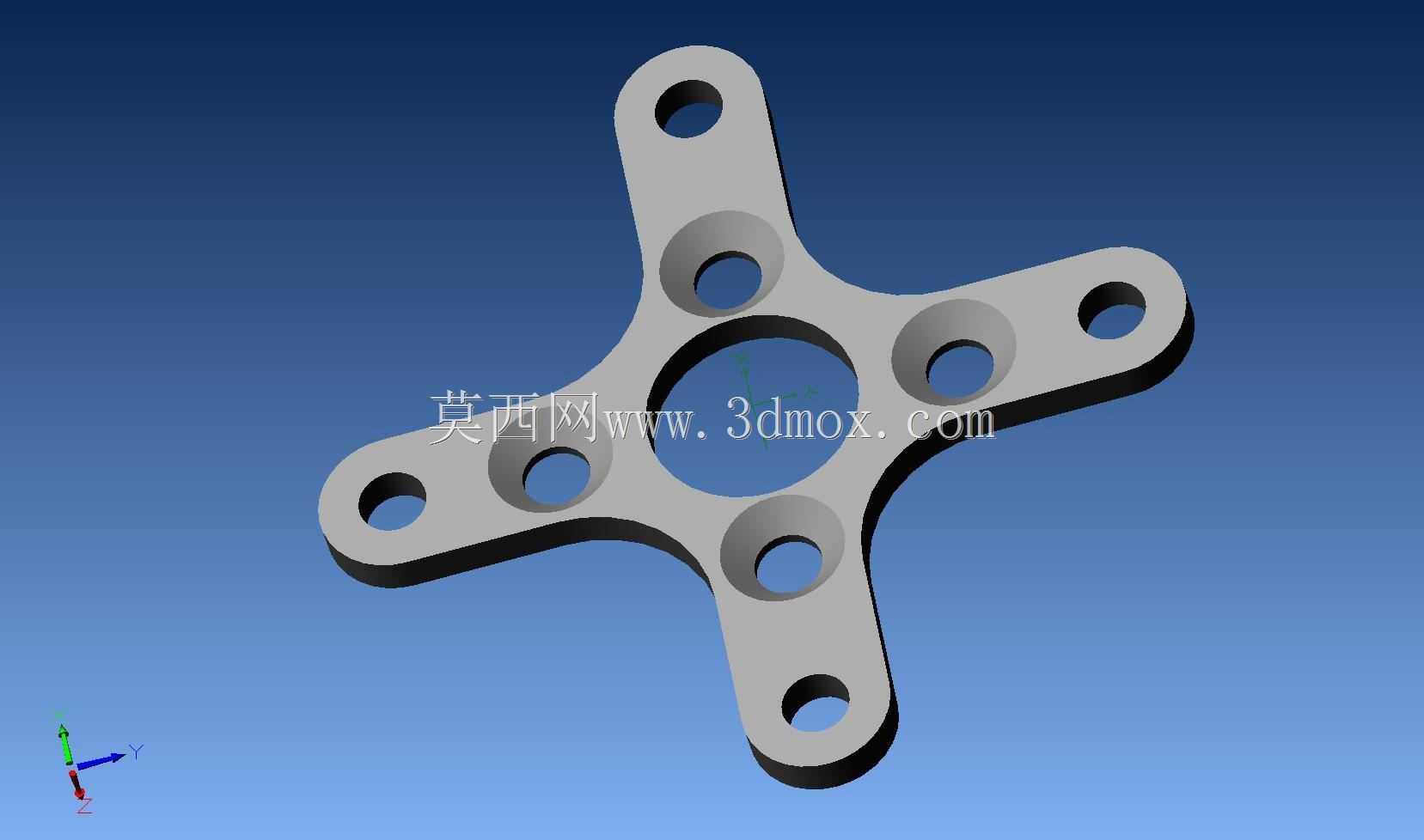

这款铝制支架是专为航模动力系统匹配设计的固定构件，核心适配模型飞机搭载的Aeolian KV-1200型号电机，在航模整机的动力链路中承担电机与机身主体的连接承载作用，既要抵消电机高速运转产生的振动载荷，也要保证电机输出轴的安装同轴度，避免动力输出过程中出现偏摆影响飞行稳定性。从实际应用场景来看，这类支架多用于固定翼航模或者小型多旋翼航模的动力段安装，0.075英寸的厚度选型是在重量控制与结构强度之间做的平衡测算——铝材本身的密度较低，这个厚度下的零件重量不会给航模带来过多的负载负担，同时冲压成型后的结构刚度足以承受KV1200电机满功率运转时的反扭力矩，不会出现支架形变导致的电机移位问题。设计上采用五爪式的辐射构型，中心的大尺寸通孔是为了避让电机本体的出线端或者后端轴承位，五个延伸臂上的通孔分为两类：靠近中心的小孔是用于零件自身的减重，在不影响结构强度的前提下去除多余铝材，进一步降低零件自重；延伸臂末端的大孔是安装固定孔，孔位的分度圆尺寸完全匹配对应电机的安装孔距，同时也适配航模机身防火板的标准安装点位，安装时不需要额外做孔位扩改，直接用对应规格的螺丝就能完成紧固。从安装边界来看，五个支爪的外轮廓尺寸经过测算，不会超出对应电机的外径范围，安装后不会和航模的整流罩、螺旋桨桨座产生运动干涉，支爪的边缘做了圆角过渡处理，既避免了锐边在装配时划伤操作人员或者线材，也能减少飞行过程中的空气阻力。这类支架的加工采用铝板冲压或者CNC精雕工艺，铝材的选型兼顾了刚性与韧性，在航模出现轻微炸机的情况下，支架可以通过自身的微量形变吸收部分冲击能量，避免冲击力直接传导到电机内部造成磁钢脱落或者绕组损伤，相比塑料材质的支架，铝制件的抗疲劳性能更好，长时间承受高频振动也不会出现裂纹断裂的问题。结构设计上没有多余的冗余特征，所有的孔位、轮廓都是围绕安装适配、减重、承载三个核心需求展开，没有为了外观增加无意义的造型，完全是功能导向的结构设计，对于航模DIY爱好者或者小型航模生产厂商来说，这类标准化的支架可以直接适配对应规格的电机，不需要自行设计开模，能大幅缩短航模的组装调试周期。
