侧置发动机布局卡丁车承载车架结构

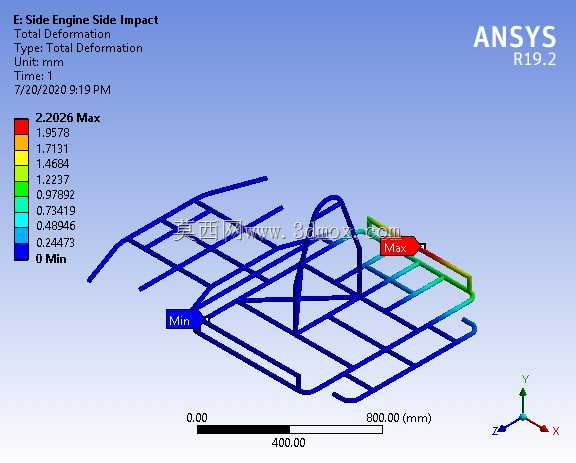

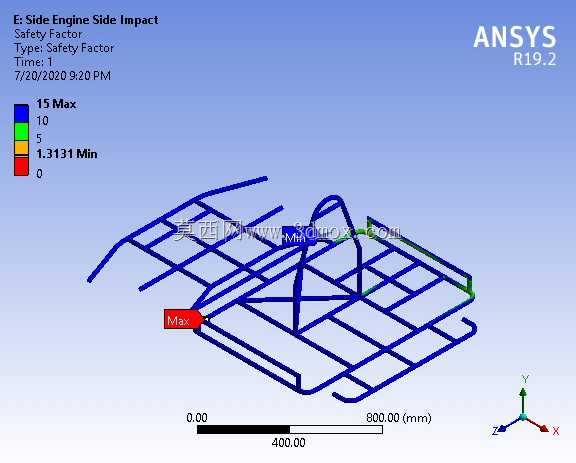

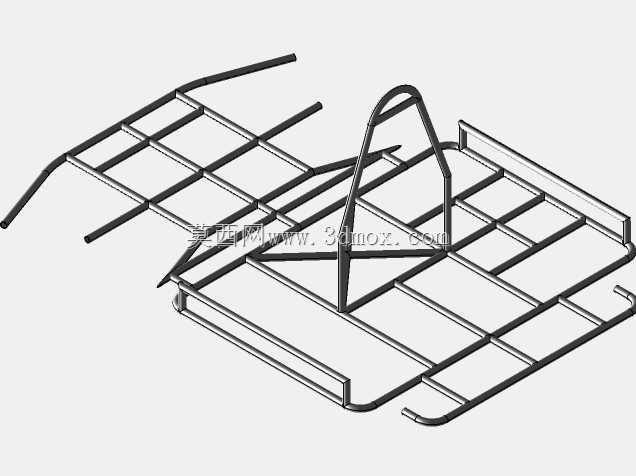

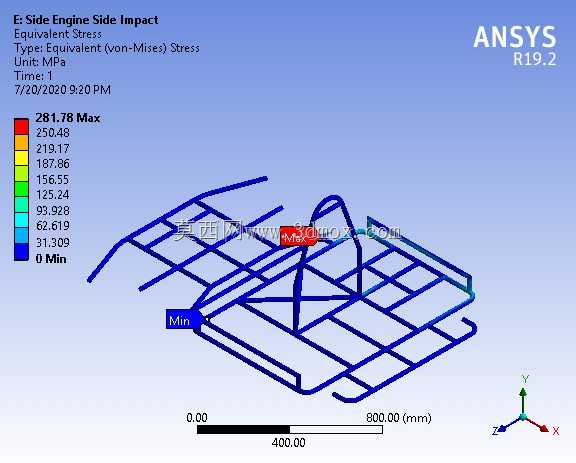

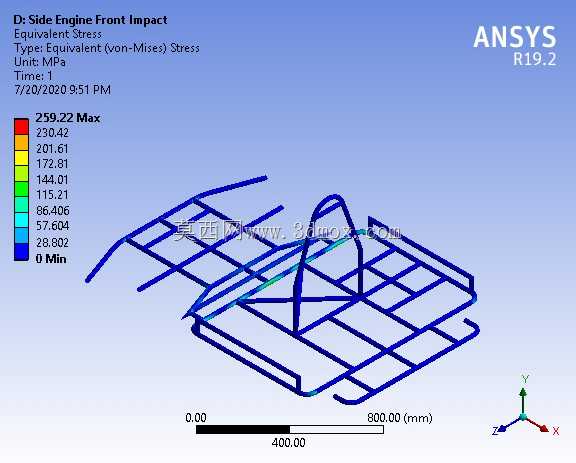

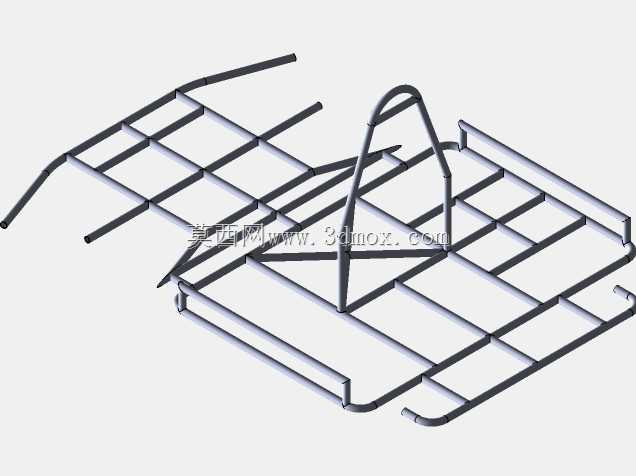

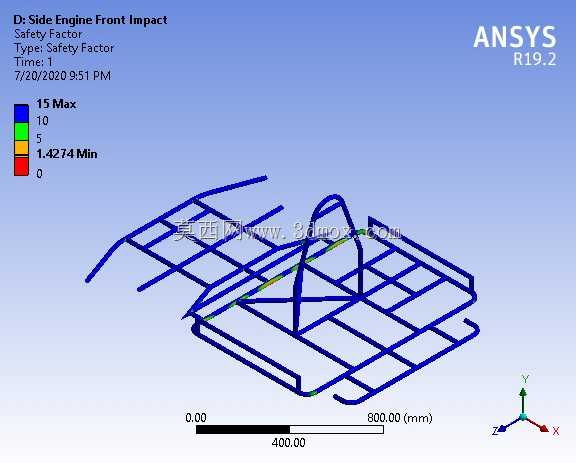

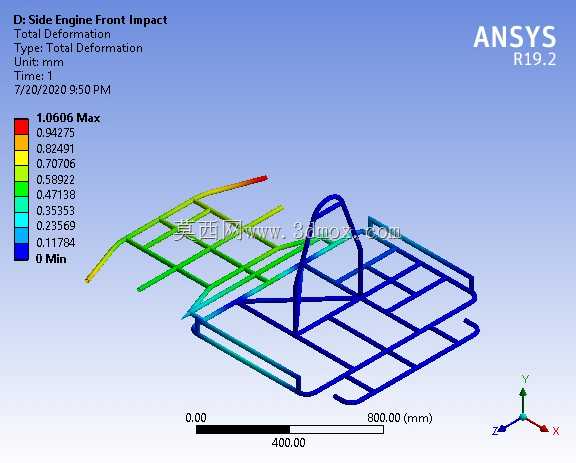

这款车架针对休闲娱乐类卡丁车的侧置发动机布局做了专属适配，日常应用场景覆盖户外休闲车场、商用游乐场馆、青少年驾驶体验营等多个领域，作为卡丁车的核心承载基体，需要承接动力总成、驾乘人员、转向制动系统的全部载荷，同时兼顾轻量化与抗扭刚性的平衡。从实际使用需求出发，侧置发动机的布局区别于传统后置动力的卡丁车，能有效优化整车轴荷分配，避免后置布局带来的转向过度倾向，同时降低动力总成对驾乘区域的热辐射影响，提升长时间运营场景下的乘坐舒适度。设计过程中优先采用钢管空间桁架结构，通过不同管径的冷拔钢管弯折后拼焊成型，主纵梁沿整车前后方向贯通布置，承担纵向冲击载荷，横向支撑梁按照动力安装点、座椅固定点、转向机构安装位的分布做等强度排布，在应力集中的发动机悬置位置额外增加斜向支撑筋，抵消动力输出时产生的交变扭矩，避免长期使用后出现焊缝开裂的问题。外形尺寸方面严格遵循小型休闲卡丁车的通行边界，整车宽度控制在1.2米以内，适配常规游乐车场的车道宽度要求，轴距匹配1.1米到1.3米的常规小型卡丁车参数区间，车架前部预留出转向机安装空间与前悬固定点位，侧部的发动机安装位预留了三个方向的调节余量，可适配不同排量的单缸风冷动力总成，安装边界上统一采用通用化的孔位设计，悬置点的孔距兼容市面多数通用小型汽油机的安装尺寸，不需要额外做转接支架即可完成动力总成的固定。车架中部的驾乘区域做了下沉式设计，降低整车重心高度，同时预留出安全带安装点与座椅固定滑轨的安装位置，可适配不同身高的驾乘人员调整坐姿，后部预留出后轴安装座与制动系统的固定点位，所有焊接位置均做了圆弧过渡处理，避免应力集中，管材的排布避开了后续外覆盖件的安装路径，不需要额外切割修改即可匹配常规卡丁车的塑料外覆盖件。在结构验证的思路上，这款车架的桁架结构可以通过有限元分析快速校核不同工况下的形变情况，针对弯道侧倾、紧急制动、路面冲击等常见工况，对应的支撑梁位置都做了壁厚优化，在保证整体刚性满足使用要求的前提下尽可能减少管材用量，控制整车自重，降低动力总成的负载，提升整车的动力响应表现。
