后置引擎卡丁车车架结构设计方案

项目分类:汽车 发布时间:2026-02-06 ID:1135422
  • 后置引擎卡丁车车架结构设计方案
  • 后置引擎卡丁车车架结构设计方案
  • 后置引擎卡丁车车架结构设计方案
  • 后置引擎卡丁车车架结构设计方案
  • 后置引擎卡丁车车架结构设计方案
  • 后置引擎卡丁车车架结构设计方案
  • 后置引擎卡丁车车架结构设计方案
  • 后置引擎卡丁车车架结构设计方案
  • 后置引擎卡丁车车架结构设计方案

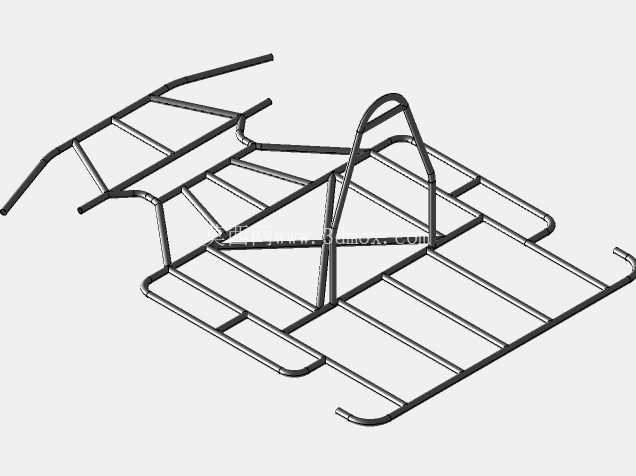

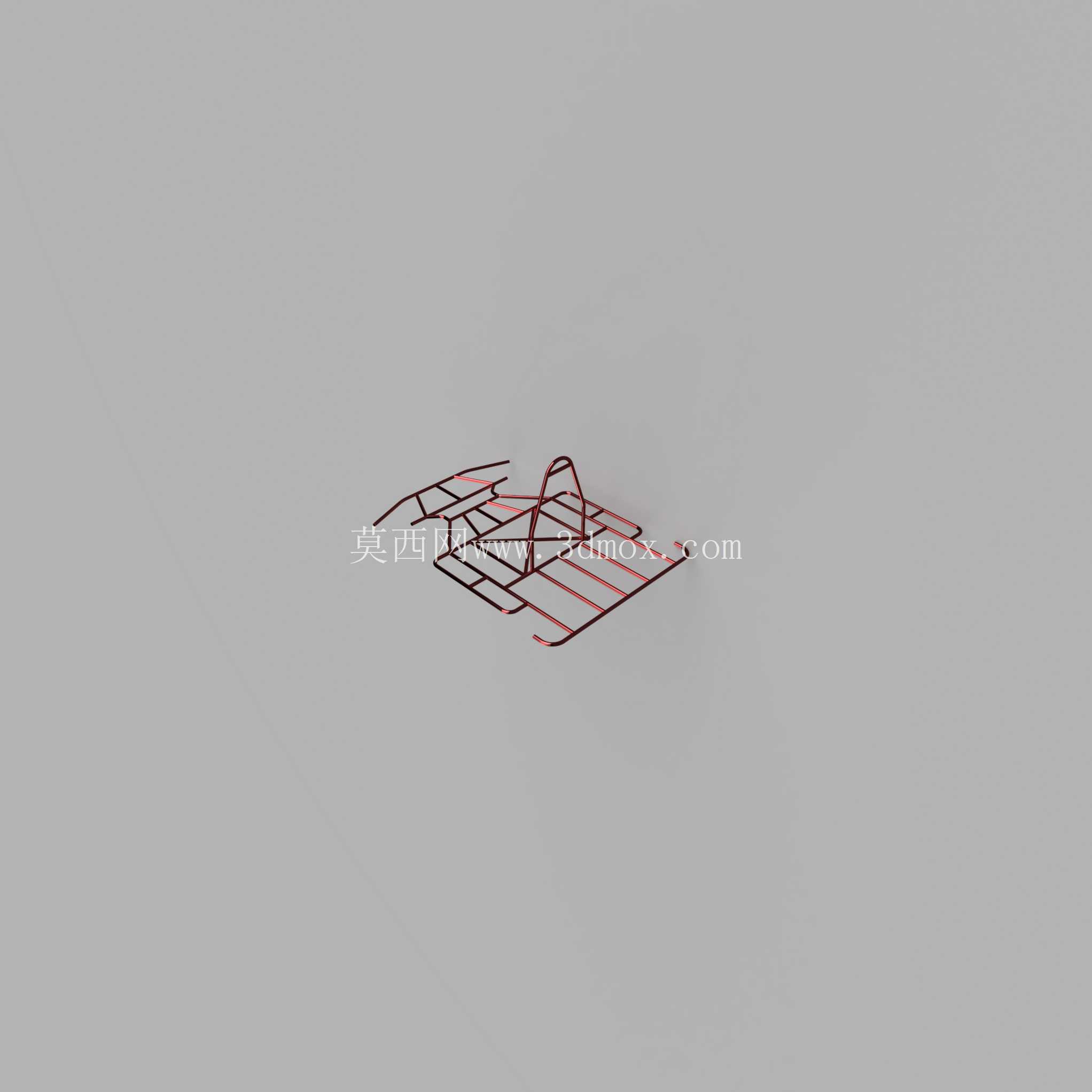

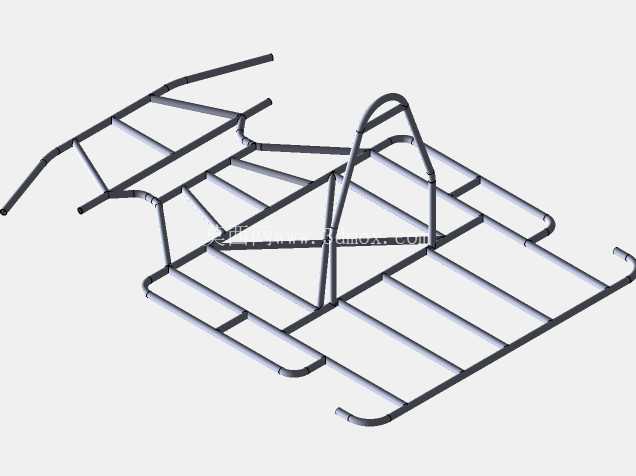

这款后置动力布局的卡丁车车架,核心服务于场地休闲竞速、青少年驾驶培训、小型赛道体验三类核心场景,区别于前置动力的民用娱乐卡丁车,后置引擎的布局能将整车重心向驱动轮侧偏移,在铺装赛道的急加速出弯阶段能大幅降低驱动轮打滑概率,同时转向轮无需兼顾动力传输,转向指向性会有明显提升。从实际使用需求出发,车架作为卡丁车唯一的承载基体,需要同时承接驾驶员体重、发动机总成重量、行驶过程中路面传递的冲击载荷、过弯时的侧向离心载荷,以及紧急制动下的纵向惯性力,因此整个结构采用空间钢管桁架式设计,没有冗余的覆盖件支撑结构,所有管材的排布都沿着载荷传递路径布置。

设计阶段首先锁定的是安装边界尺寸:整车轴距控制在1040mm,前轮轮距920mm,后轮轮距1020mm,车架主体最大宽度不超过1100mm,总长不超过1600mm,这个尺寸边界既符合国内多数室外卡丁车场的车道宽度限制,也能适配150cc到270cc排量的通用卧式单缸汽油机安装位,发动机安装吊耳的孔位按照通用机型的安装孔距设计,预留了30mm的前后调节余量,方便不同用户根据选用的发动机型号调整重心前后位置。车架前部的转向立柱安装位采用双层钢管补强,转向机固定座焊接在主横梁上,预留的安装角度能让前轮外倾角保持在负1.5度,主销后倾3度,这个参数是经过多轮场地测试调校的,既能保证低速转向的轻便性,也能在高速过弯时让轮胎接地面积保持在最优区间。

中部的驾驶员乘坐区域,座椅安装支架采用高低可调的设计,安装点预留了三档前后调节位置,能适配身高150cm到185cm的驾驶员乘坐,座椅下方的横向钢管同时作为侧边防撞结构的一部分,左右两侧突出的侧边防撞杠采用圆弧过渡,避免车辆发生碰撞时尖锐结构造成二次伤害,同时侧边防撞杠的高度刚好和场地卡丁车的护栏防撞条高度匹配,发生刮蹭时能将冲击力直接传递到主车架结构,不会直接撞击驾驶员腿部。

后部的动力安装区域,发动机固定位和后轴安装座采用一体化焊接结构,后轴轴承座的安装面经过铣平处理,保证后轴和车架纵向中心线的垂直度误差不超过0.2mm,避免行驶过程中出现后轮偏磨、直线行驶跑偏的问题。后轴上方预留了消音器、油箱的安装位,油箱安装位距离发动机排气侧的距离超过150mm,避免长期高温烘烤带来的安全隐患,同时车架后部最外侧设计了后防撞杠,突出发动机总成50mm以上,发生追尾碰撞时能首先承接冲击力,避免动力总成直接受损。

整个车架的管材选用,主承载梁采用直径32mm、壁厚2.5mm的无缝钢管,次要承载结构采用直径25mm、壁厚2mm的无缝钢管,所有焊接位置都采用满焊工艺,焊后进行应力退火处理,避免长期交变载荷下焊缝位置出现疲劳开裂。车架的前部设计了可拆卸的前保险杠安装位,刹车踏板、油门踏板的安装支架都集成在前部主横梁上,踏板的高度和角度可以根据驾驶员习惯进行微调,刹车总泵的安装位预留了足够的操作空间,方便后期维护更换。

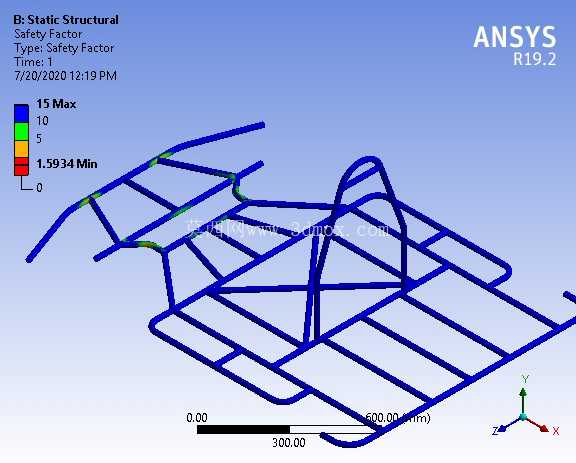

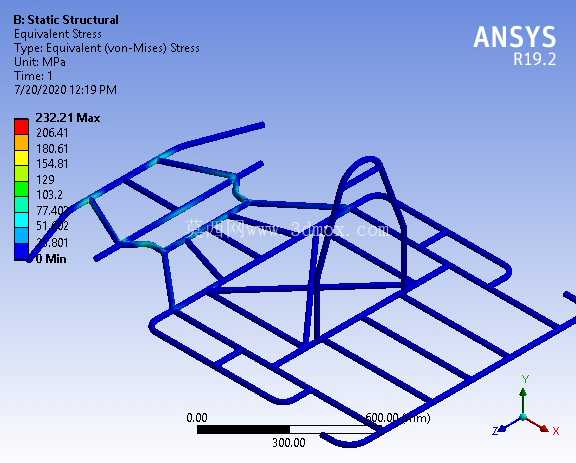

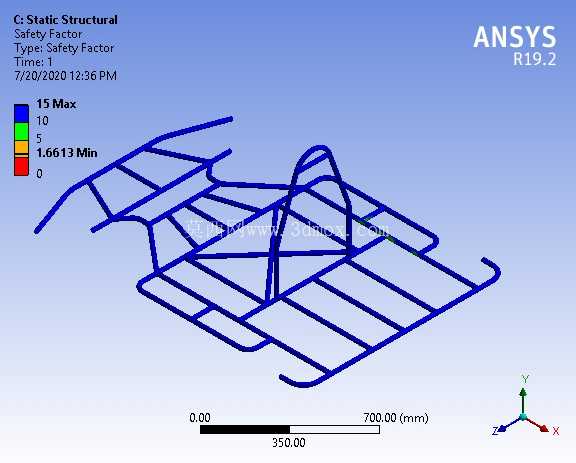

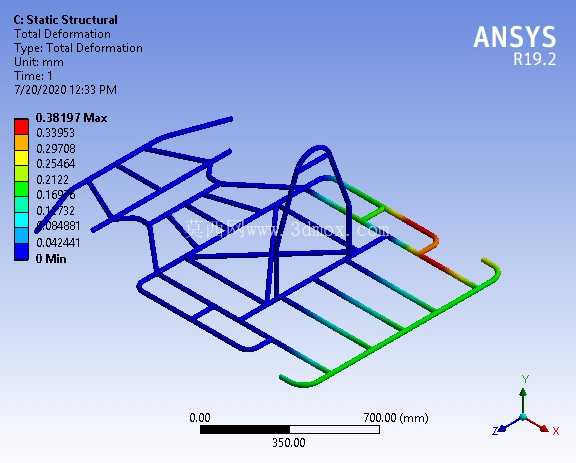

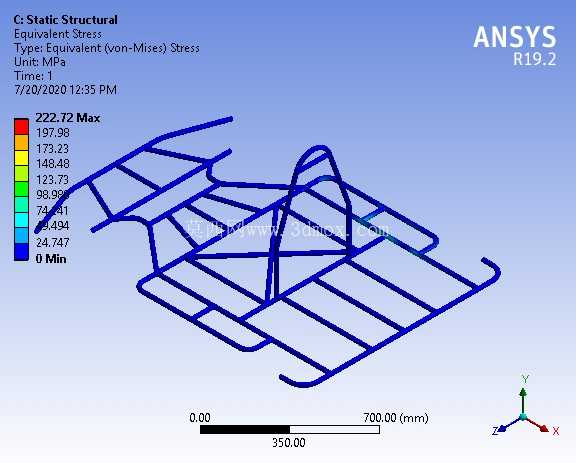

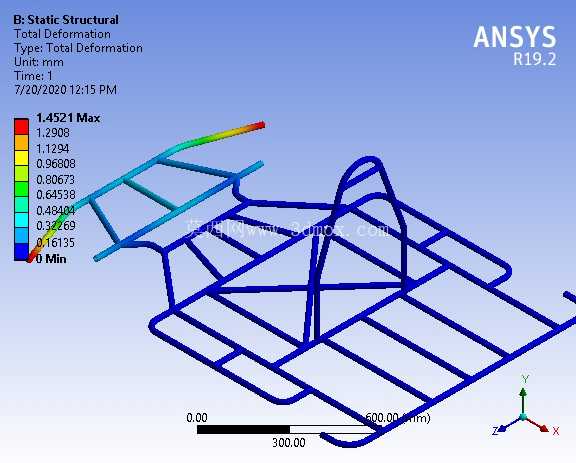

从结构受力的角度看,整个车架的载荷传递路径非常清晰:前轮受到的地面冲击通过前减震立柱(这款车架适配刚性前轴,无额外减震结构,冲击直接通过转向立柱传递到前主横梁),再通过两侧的纵向主纵梁传递到中部乘坐区域,最后分散到后部动力安装区域;后轮受到的驱动力、制动力则通过后轴安装座直接传递到后部主结构,再通过纵梁向前分散,整个桁架结构没有明显的应力集中点,在CAE仿真测试中,以2倍满载载荷进行加载,最大应力出现在发动机吊耳和主纵梁的连接位置,应力值远低于钢材的屈服强度,能满足长期高强度场地使用的需求。另外车架上所有的线束固定孔、管路固定卡都提前预留了安装点,后期组装时不需要额外在管材上钻孔,避免钻孔位置出现应力集中,影响车架整体结构强度。
