卡丁车JARNO125sudam核心连接座结构

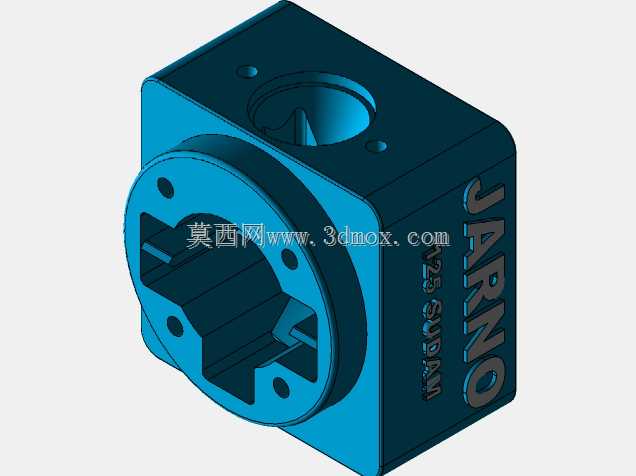

该部件为125cc排量卡丁车传动系统的核心连接构件，主要应用于场地竞技卡丁车的动力传递路径中，承担动力输出端与行走机构的衔接定位作用，在卡丁车高速过弯、急加速等极限工况下，需承受持续的扭矩载荷与径向冲击，是保障动力传输稳定性的关键结构件。从结构设计来看，主体采用方块式基座搭配圆形法兰对接面的组合构型，方形基座侧面预留的沉头安装孔用于将部件整体固定在车架的安装基准面上，孔位的位置度公差严格控制在0.05mm以内，避免安装后出现同轴度偏差导致的传动异响、轴承偏磨问题。圆形法兰端面上均匀分布的四个通孔，用于对接传动半轴的连接法兰，法兰面的平面度要求达到Ra1.6，保证对接面贴合紧密无间隙，减少动力传递过程中的旷量。基座内部开设的异形贯通腔，是为了适配花键传动轴的穿行与定位，腔体内壁的卡槽结构用于嵌入限位卡簧，限制传动轴的轴向窜动，腔体内部的台阶面可匹配对应规格的轴承外圈安装位，实现传动轴的径向支撑，无需额外加装轴承座，大幅缩减了传动单元的整体占用空间。侧面刻印的标识区域做了凹陷处理，避免安装过程中标识被摩擦脱落，同时也不会额外增加部件的整体轮廓尺寸。在安装边界上，该部件的方形基座边长适配常规125cc卡丁车车架的安装位间距，法兰端的伸出长度不会与周边的刹车管路、转向拉杆产生运动干涉，整体重量控制在轻量化范围内，不会额外增加车架的簧下质量，影响卡丁车的操控响应。设计过程中优先考虑了部件的拆装便利性，所有安装孔位均预留了足够的工具操作空间，日常维护时无需拆解周边相邻部件即可完成该构件的更换，适配场地赛事中快速维修的实际需求。构件的棱角处均做了R2的圆角过渡，避免应力集中导致的部件开裂，同时也能减少安装过程中尖锐棱角对操作人员造成的划伤风险。
