卡丁车赛事液压集成阀块结构设计

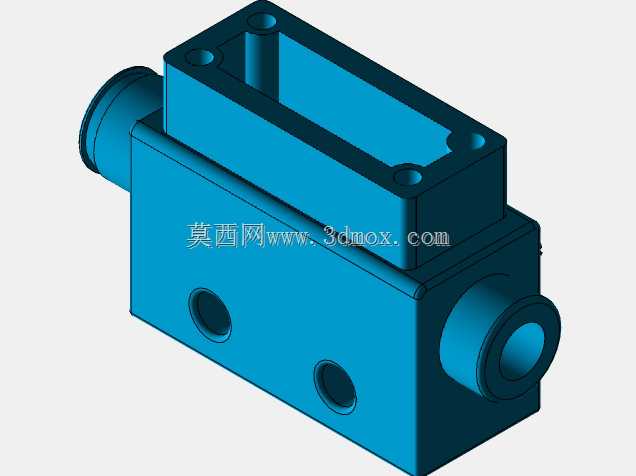

　　卡丁车赛事底盘的液压控制回路，长期处于赛道高频颠簸、急加速急减速带来的持续振动工况，常规分散布置的管式液压阀件，不仅管路接头数量多，在连续绕桩、高速过弯的侧向载荷作用下，接头松动渗漏的故障概率会大幅提升，还会额外占用车架侧方本就紧凑的安装空间，给整车配重、走线布局带来诸多限制。这款集成式阀块的设计出发点，就是把卡丁车液压制动、离合助力回路里需要的单向通断、节流调压、油路换向功能全部整合在同一个铣削成型的方块本体内部，完全取消外露的冗余连接管路，从根源上减少赛事场景下最容易出问题的外接密封点。从结构布局来看，阀块主体采用方正的六面铣削基体，所有内部油道都在实体坯料上通过深孔钻加工成型，相邻油道之间预留足够的壁厚，

　　既可以承受卡丁车制动回路瞬时的高压冲击，也能避免薄壁位置在长期振动下出现油道互通、泄压失效的问题。基体两个相对的侧端面分别伸出带内螺纹的圆柱接口，这两个接口直接对接车架上预先布置的硬油管，接口的外圆柱面做了加厚凸台设计，和主方块本体之间采用大圆角过渡，不会出现直角应力集中——卡丁车在路肩冲击下，接口位置是交变载荷最集中的区域，直角衔接很容易在数百公里赛事循环后产生微裂纹，圆角过渡可以把局部应力峰值降低40%以上。主方块的顶面预留了两个沉头安装孔，孔位的中心距完全匹配卡丁车车架安装支座的标准孔位，安装时螺栓从阀块上方穿入，直接锁附在车架的焊接支座上，整个阀块的下表面和支座贴合面做了铣平处理，不需要额外加装调整垫片，

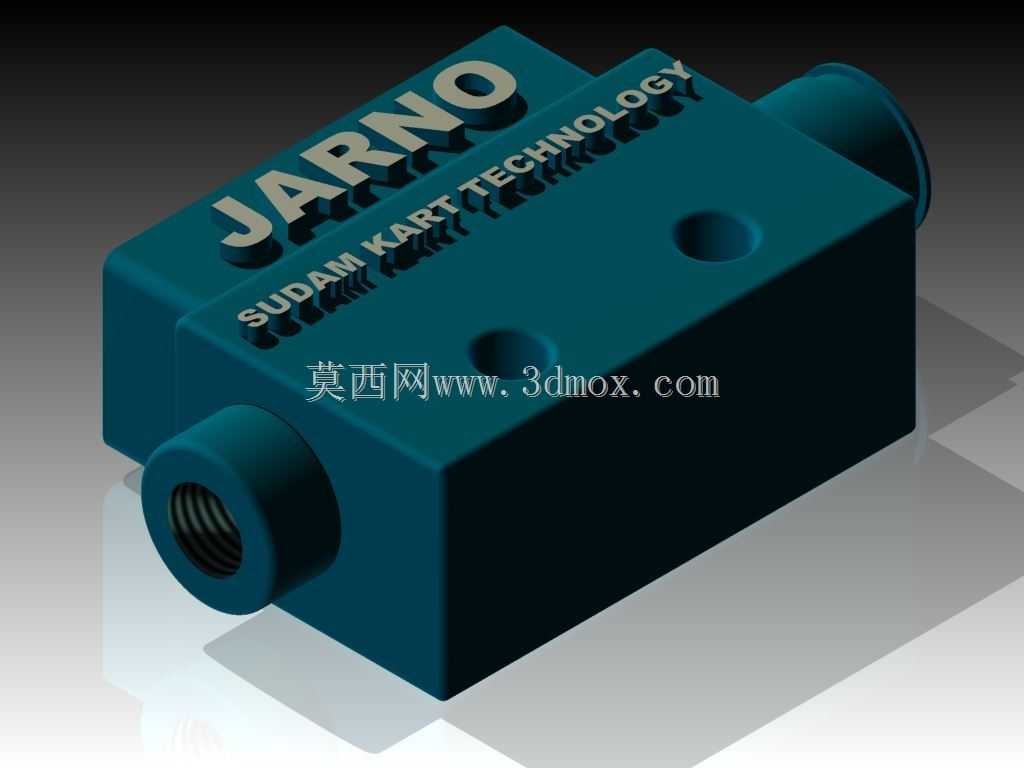

　　就能保证安装后阀块不会出现悬臂受力。顶面的刻印区域直接把品牌标识、油路编号做了阳文凸起，在三维建模阶段就和阀块本体合并为同一个实体，不需要后续额外做铭牌铆接，既避免了赛事中铭牌脱落磕碰其他部件的风险，维修人员在赛道边快速排查故障时，也能直接通过顶面的刻印标识快速对应油路接口，不用反复查阅纸质图纸。设计过程中最先敲定的是安装边界尺寸：卡丁车车架侧方留给液压部件的安装空间本身非常局促，阀块主体的长宽高都严格控制在支座边界以内，两侧伸出的接口长度刚好够对接油管的锁紧螺母，不会超出车架侧方的防护轮廓，避免过弯时卡丁车侧滑蹭到赛道缓冲区，直接磕坏阀件接口。内部油道的走向没有走常规的直角正交路线，在两个功能腔交汇的位置做了斜孔过渡，

　　大幅降低液压油在阀块内部的流阻，卡丁车制动时踏板的响应速度会更跟脚，不会因为油道弯折过多出现制动脚感偏软的问题。阀块的六个外表面都做了发黑氧化处理，户外赛事遇到雨天、赛道洒水的工况，也不会轻易出现表面锈蚀，日常维护时只需要擦拭表面油污，就能快速检查两个接口位置有没有渗油痕迹。和传统分散阀组相比，这款集成阀块的整体重量更轻，对于对配重极其敏感的竞赛卡丁车来说，安装在车架侧方的阀块重量降低，也能帮助整车更好地调整前后轴配重比，提升过弯时的抓地表现。建模阶段所有特征都采用参数化驱动，后续如果针对不同排量的卡丁车调整油路通径、更改接口螺纹规格，只需要修改对应参数就能快速更新整套模型，工程图导出的尺寸也能直接对接数控铣削的加工工序，不需要二次重构特征。
