灰口铸铁壶铃结构设计方案

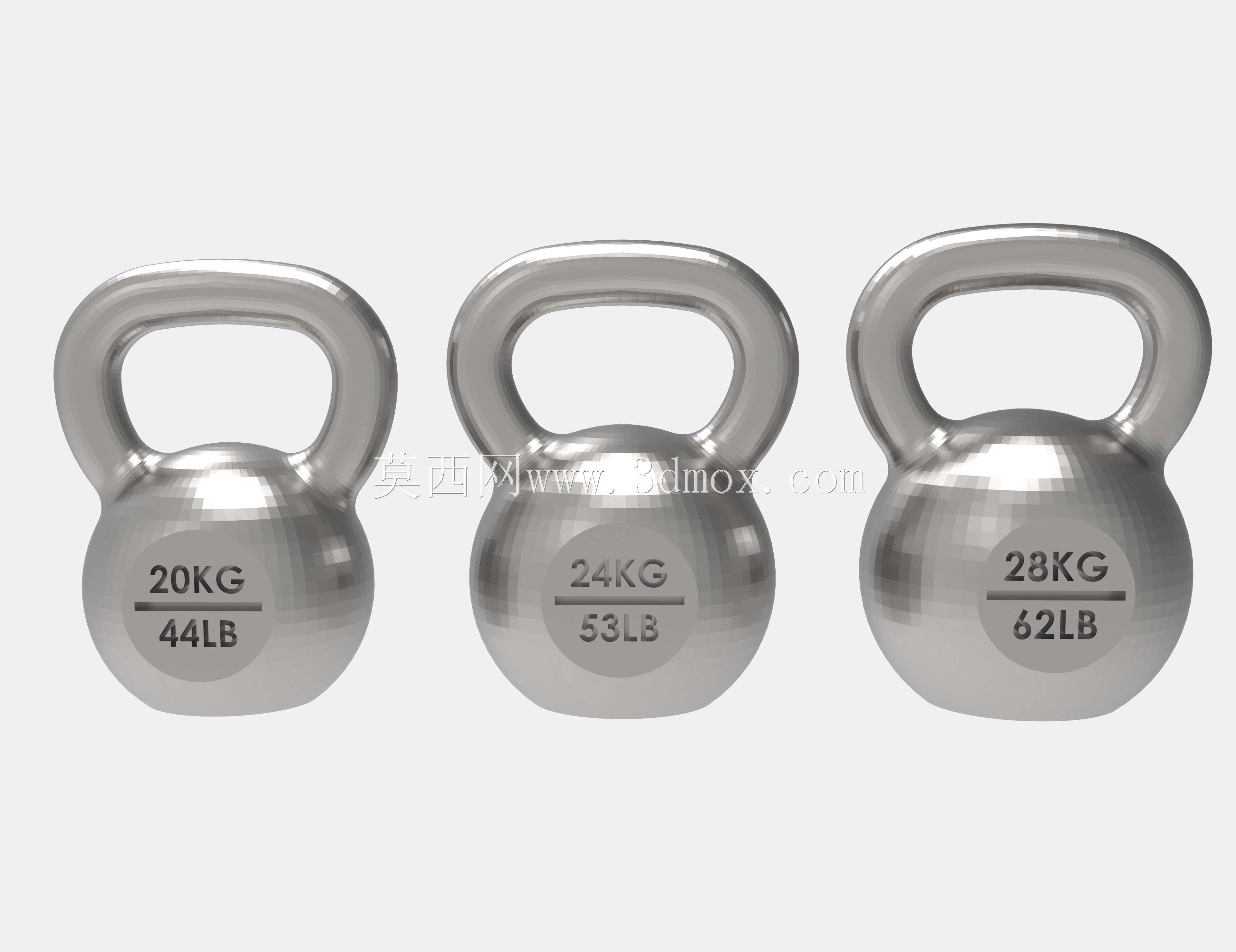

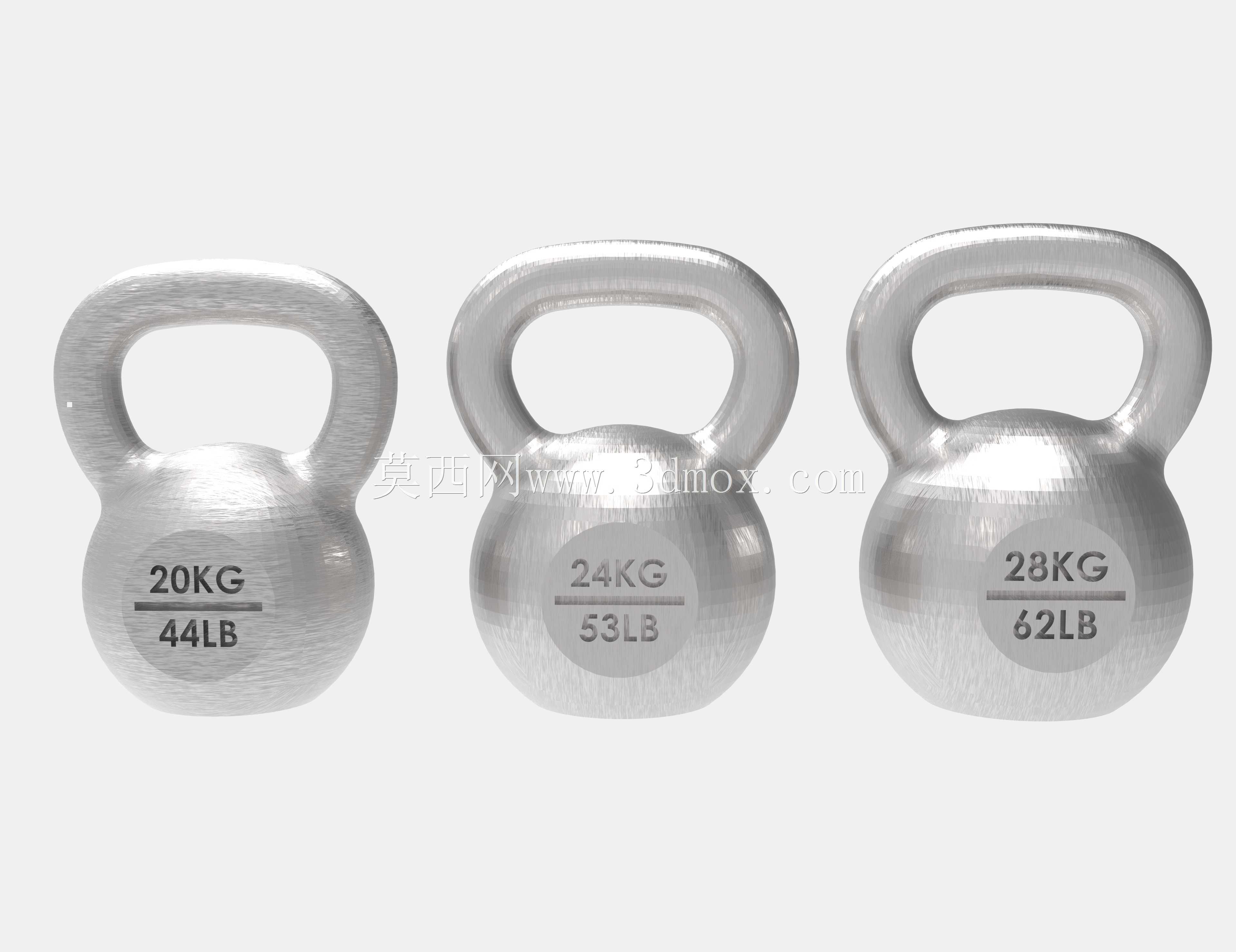

壶铃作为力量训练领域常用的负重器材，其结构设计直接影响训练过程中的握持手感、配重稳定性以及长期使用的耐用性，本次针对灰口铸铁材质的壶铃开展全流程结构设计，核心围绕商用健身场景与居家力量训练的双重使用需求展开。从实际应用场景来看，壶铃可适配摆荡、提拉、深蹲、推举等多类复合训练动作，既可以满足健身房团课、私教工作室的高频次使用需求，也能适配家庭健身场景下的小空间训练，对器材的抗摔性、握持防滑性、配重精度都有明确要求。设计过程中首先确定整体配重覆盖6公斤到28公斤的常用训练量级，不同配重等级的壶铃采用统一的握持手柄尺寸标准，手柄握持段直径设置为35毫米，适配绝大多数成年训练者的手掌握持围度，手柄表面预留细微的磨砂纹理加工余量，避免训练出汗后出现打滑脱手的问题。壶铃主体的重心设计经过多轮校核，将整体重心控制在手柄中心轴线的正下方，确保做摆荡、抓举类动态动作时，配重负载不会出现偏摆力矩，减少训练过程中手腕、肩关节的额外代偿受力。壶铃底部设计为平整的支撑面，平面度公差控制在0.2毫米以内，既可以保证放置在地面时不会出现晃动，也能支撑用户完成壶铃俯卧撑、地面负重支撑类的静态训练动作。材质选用灰口铸铁，一方面利用铸铁材料密度大、相同配重下体积更小的优势，缩小壶铃整体外形尺寸，减少训练过程中器材与肢体、地面的磕碰概率，另一方面灰口铸铁具备优异的减震性能，训练过程中壶铃落地时的碰撞噪音远低于钢制焊接结构的同类产品，更适配高层住宅居家训练的降噪需求。结构建模过程中对壶铃手柄与主体的连接过渡区域做了大圆角应力释放处理，避免直角过渡带来的应力集中问题，即使长期承受高频次的动态负载冲击，连接位置也不会出现开裂、断裂的风险。外形尺寸上，以16公斤常用配重款为例，整体高度控制在280毫米，主体最大直径180毫米，手柄内圈净空高度120毫米，能够保证训练者双手同时握持时不会出现卡手的问题，安装与使用过程中不需要额外的固定配件，整体为一体化铸造结构，不存在装配松动的隐患。针对不同训练场景的适配性，设计时还考虑了后期表面处理的兼容性，主体外表面可以做喷塑、烤漆、电镀等不同工艺处理，既可以提升器材的防锈能力，也能通过不同颜色区分配重等级，方便健身房场景下用户快速识别选取对应重量的器材。建模过程中同步完成了结构的壁厚校核，主体最小壁厚设置为8毫米，在保证整体结构强度的前提下，尽可能控制材料用量，平衡生产成本与产品耐用性的关系，避免过度设计带来的不必要材料浪费。
