汽车轮胎轮毂总成结构装配设计

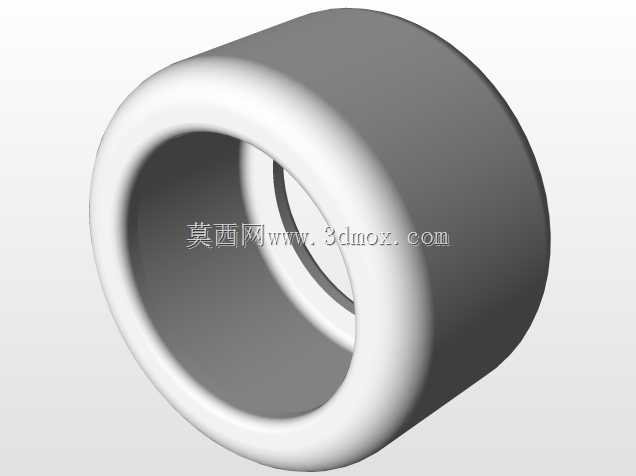

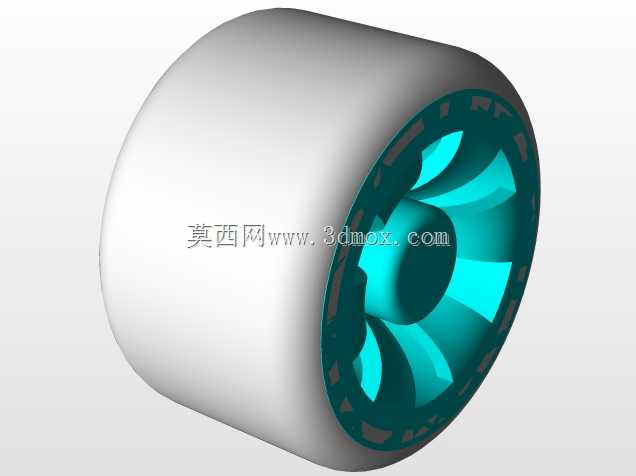

汽车行走系统中，轮胎轮毂总成是直接关联行驶安全性、平顺性与承载能力的核心部件，这套装配结构的设计需要兼顾轮辋与轮胎的配合精度、轮毂与车桥的安装适配性，以及行驶过程中动平衡、载荷传递的实际需求。从实际应用场景来看，该总成适配常规乘用车辆的非驱动轮位，轮辋采用深槽式结构设计，轮缘位置做了加厚过渡处理，能够在轮胎充气、承受路面冲击时避免应力集中导致的轮辋变形，轮毂中心的定位止口尺寸严格匹配车桥轴头的配合公差，保证装配后轮组的回转同轴度，减少高速行驶时的抖动问题。设计过程中优先考虑了轮胎拆装的工艺性，轮辋的槽深尺寸预留了足够的轮胎胎圈压缩空间，不需要额外的专用工装即可完成轮胎的拆装维护，同时轮辐部分采用了辐条式镂空结构，在保证整体结构强度满足额定承载要求的前提下，有效降低了轮组的整体重量，减少车辆非簧载质量，提升悬挂系统的响应速度。安装边界方面，轮辋的偏距参数经过匹配计算，保证轮胎安装后与翼子板、悬挂摆臂之间预留足够的跳动间隙，在车轮上下跳动、转向过程中不会发生运动干涉，轮毂上的螺栓孔分布圆直径严格对应车桥法兰的安装孔位，螺栓孔的倒角处理能够让装配时的螺栓导入更顺畅，降低装配对位的难度。轮辋与轮毂的连接部位采用了过盈配合加焊接的固定方式，结合位置做了圆弧过渡处理，避免应力集中导致的连接部位开裂，能够承受车辆起步、制动时传递的扭矩，以及过颠簸路面时的冲击载荷。轮胎与轮辋的配合面设计了对应的密封止口，保证充气后轮胎与轮辋之间的气密性，不需要额外加装内胎即可满足使用要求，适配无内胎轮胎的装配需求。整个装配结构的尺寸链经过反复校核，各部件的配合公差既保证了装配的便利性，又不会因为间隙过大导致行驶过程中出现松动、异响问题，轮组的动平衡校正基准面设置在轮毂的中心孔端面，方便后续装配完成后的动平衡检测调整，适配售后维修环节的常规工艺要求。
