双叉臂式独立悬架底盘结构设计

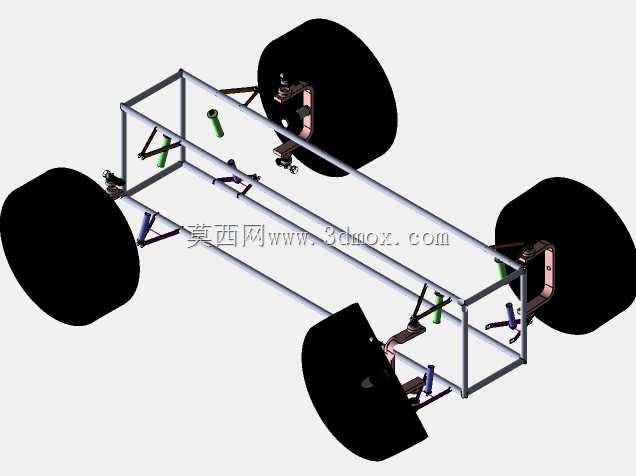

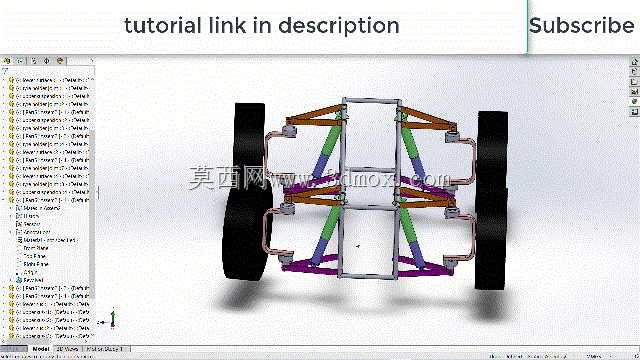

这套双叉臂独立悬架底盘结构，主要面向小型越野作业车辆、全地形车以及轻量化特种作业载具的行走系统开发场景，能够在非铺装路面、起伏颠簸的作业环境下为车身提供稳定的支撑，同时保证车轮与地面的有效贴合，减少轮胎悬空打滑的概率，提升复杂路况下的通过性能。从结构设计逻辑来看，整套悬架采用上下不等长叉臂的布局形式，上叉臂长度略短于下叉臂，这种设计能够在车轮上下跳动时，主动优化车轮外倾角的变化曲线，让轮胎接地面尽可能保持与路面平行，既可以提升过弯时的侧向支撑能力，减少侧倾幅度，也能降低轮胎的偏磨损耗，延长行走部件的使用寿命。各连接点位均采用铰接式结构，搭配减震阻尼部件的安装位，能够将路面传递的冲击通过叉臂分解到车架承载梁上，避免单点受力过大导致的结构变形。车架主体采用矩形管材拼接的框架式结构，中部预留了动力总成、传动部件以及车载作业设备的安装空间，两侧悬架的安装支座直接与车架纵梁焊接为一体，保证受力传递路径直接，减少不必要的结构冗余。从安装边界来看，整套底盘的轮距设定适配窄体作业车辆的通行需求，能够在林间小道、矿区狭窄作业面等空间受限的场景下顺利通行，悬架的最大跳动行程经过校核，在极限压缩和拉伸状态下，叉臂、拉杆与轮胎、车架之间均预留了足够的安全间隙，不会出现运动干涉问题。转向拉杆采用分段式连接设计，左右两侧车轮的转向动作通过中间联动机构同步，能够保证转向时内外轮的转角差符合阿克曼几何特性，减少转向过程中的轮胎滑动摩擦。各叉臂的铰接点位置经过多轮运动仿真优化，在保证悬架运动特性符合设计要求的前提下，尽可能降低了部件的加工难度，叉臂主体采用型材焊接结构，不需要复杂的铸造成型工艺，适合小批量定制化车型的生产加工。整套结构的受力点均做了加强处理，在长期承受交变冲击载荷的工况下，能够有效避免焊缝开裂、结构变形等失效问题，同时整体模块化程度较高，两侧悬架结构具备互换性，后期维护更换部件时不需要额外做适配调整，能够降低运维的时间与物料成本。
