符合Bharat规范的车用集油罐体结构设计

在车用内燃机曲轴箱通风系统的改造与配套设计中，集油罐是承担油气分离、杂质截留、废油收集功能的核心部件，尤其在性能车、改装车的曲轴箱强制通风回路里，这类部件的设计合理性直接影响进气系统清洁度、机油消耗速率以及排放合规性。这款集油罐的设计严格遵循Bharat阶段排放对应的规范要求，从结构根源上适配严苛的油气分离效率指标，避免未分离的机油油雾进入进气歧管参与燃烧，造成积碳、爆震以及排放超标的问题。

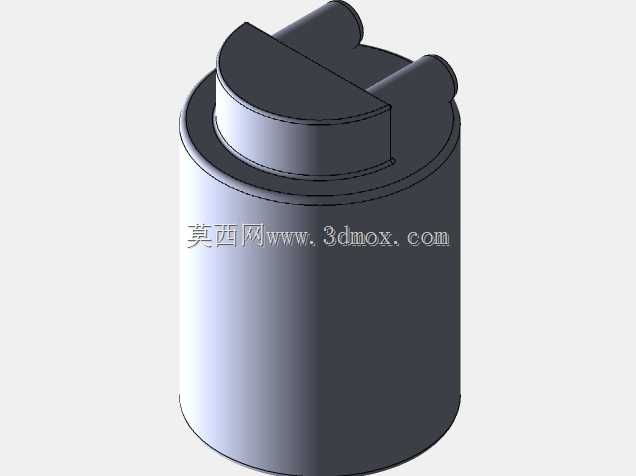

从功能实现逻辑来看，罐体采用直筒式主腔体设计，内部预留了足够的油气扩容沉降空间，当携带油雾的曲轴箱窜气进入腔体后，流速会因通流截面突然扩大而快速降低，大颗粒油滴在重力作用下自然沉降到罐体底部，实现第一级重力分离。顶部采用半剖式端盖结构，两个错位布置的管路接口分别对应进气侧与出气侧，接口的偏心设计可以避免气流直接贯通形成短路，让气流在腔体内形成旋流路径，延长油气停留时间，提升小粒径油滴的碰撞凝聚效率，端盖与筒体的配合面采用台阶式止口定位，既可以保证装配同轴度，也能为密封件预留安装槽位，避免运行过程中出现漏气、漏油的问题。

在安装边界的考量上，筒体采用等直径圆柱外形，没有外凸的复杂结构，外围最大轮廓直径控制在适配多数车型机舱空余空间的尺寸范围内，顶部两个接口的中心距、伸出高度都做了标准化适配，既可以通过配套的支架固定在机舱防火墙、翼子板内侧等常见安装位，也能兼容不同管径的通风软管连接，不需要对原车管路做大幅度切割改造。罐体底部预留了排油接口的安装位置，日常维护时不需要拆卸整个罐体，只需要打开底部堵头就能排出收集的废机油，降低后期维护的操作难度。

设计过程中充分考虑了车用场景的工况特性，腔体的壁厚取值兼顾了结构强度与轻量化要求，能够承受曲轴箱通风系统的正负压力波动，不会在高速大负荷工况下出现腔体吸瘪或者鼓胀变形的问题，所有转角位置都做了圆角过渡，避免应力集中造成的疲劳开裂，内壁的光滑度要求也做了明确设定，减少油滴附着残留，让凝聚后的机油可以顺利顺着内壁流到腔体底部，避免残留机油被气流二次携带进入出气端。不同于市面上通用款的集油罐产品，这款结构针对Bharat规范下的排放测试循环做了流道优化，在常用的发动机转速负荷区间内，油气分离效率可以稳定保持在较高水平，既满足法规要求，也能适配民用车辆日常使用、轻度改装的实际需求，不会因为分离效率不足导致机油异常消耗，也不会因为流阻过大影响曲轴箱通风效果，造成曲轴箱压力过高引发的油封渗漏问题。
