学术项目用CPU水冷散热冷头结构设计

　　这款CPU水冷头的结构设计，最初是面向学术项目里的台式计算设备散热验证需求做的原型方案，核心是解决高负载运算场景下CPU核心的热量快速导出问题，适配常规台式机主板的CPU安装位，不需要额外改动原有主板的扣具安装孔位，就能直接兼容主流的消费级CPU安装规格。从实际应用场景来看，这类水冷头既可以用在常规DIY台式主机的散热改装里，也能给小型工作站、超频测试平台做散热配套，相比传统风冷散热，它的热交换面积更大，散热过程的噪音控制表现更好，不会因为高转速风扇带来明显的风切噪音，适合对运行噪音有要求的长时间运算场景。

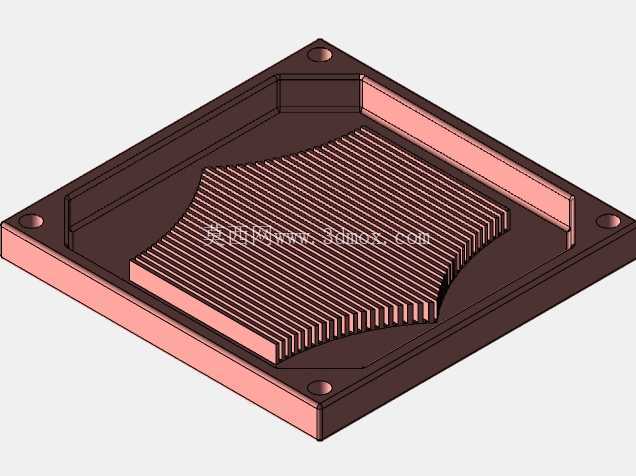

　　整个冷头的结构分为上下两个核心部分，外层是密封的腔体边框，四个角预留了和主板扣具匹配的安装沉孔，安装时可以直接穿过固定螺丝，和主板背面的扣具支架锁紧，沉孔的深度做了精准控制，不会因为螺丝拧入过深顶到PCB板造成元器件损伤，腔体的边缘做了密封槽设计，实际加工时可以嵌入密封圈，避免冷却液在循环过程中出现渗漏问题，腔体的进出水口位置预留了标准的快插接头安装位，可以匹配常规的水冷软管管径，不需要额外做转接头适配。

　　腔体内部的核心换热区域做了阵列式鳍片结构，鳍片的排布没有采用常规的直列顺向布局，而是顺着冷却液的流动方向做了弧形收边，这样的设计思路是为了减少冷却液在腔体内的流动阻力，让冷却液进入腔体后可以顺着鳍片的弧度均匀铺满整个换热底面，不会出现边角区域的流动死区，避免局部热量堆积。鳍片的厚度和间距做了平衡设计，既保证了足够的换热接触面积，又不会因为鳍片过密导致冷却液流动阻力过大，增加水泵的运行负载，鳍片的根部和冷头的底面是一体化结构，减少了不同部件连接带来的热阻，让CPU核心的热量可以更快通过底面传导到鳍片上，再被循环流动的冷却液带走。

　　冷头的整体外形是方正结构，边长尺寸控制在常规风冷散热器的覆盖范围内，不会遮挡主板上的内存插槽或者PCIe设备安装位，安装后不会和周边的 tall 款内存、显卡顶部产生结构干涉，厚度方向的尺寸也做了压缩，即使是小尺寸机箱的内部空间，也能顺利完成安装，不会出现机箱侧板无法闭合的问题。底面的接触平面做了平整度控制，实际安装时配合导热硅脂，可以和CPU的金属顶盖充分贴合，减少接触热阻，提升热量传导的效率。

　　在设计过程中，还考虑了实际加工的可行性，整个结构没有过于复杂的异形曲面，常规的CNC铣削加工就可以完成原型制作，不需要特殊的加工工艺，学术项目做原型验证时，可以直接用铝合金块料加工出成品，做密封测试和散热性能实测，后续如果要做批量生产，也可以调整为压铸工艺降低生产成本，鳍片部分的结构强度也做了验证，不会因为冷却液的长期冲刷出现变形或者脱落的问题，密封腔体的壁厚做了冗余设计，可以承受常规水冷循环系统的工作压力，不会出现腔体开裂的风险。

　　从实际使用的功能逻辑来看，冷却液从进水口进入冷头腔体后，会顺着弧形的导流边分散到整个鳍片阵列区域，在流动过程中带走鳍片上传导的热量，最后从出水口流出进入冷排完成散热循环，整个流道的设计没有突然的截面变化，冷却液流动过程中的压力损失更小，可以降低循环水泵的功率要求，整个冷头的流道容积控制在合理范围，不会因为存液量过大导致冷却液升温速度变慢，也不会因为存液量过小导致热量无法及时被带走，在长时间高负载运行的场景下，可以把CPU的核心温度稳定控制在合理区间，避免因为过热出现降频问题，保障计算设备的持续稳定运行。
