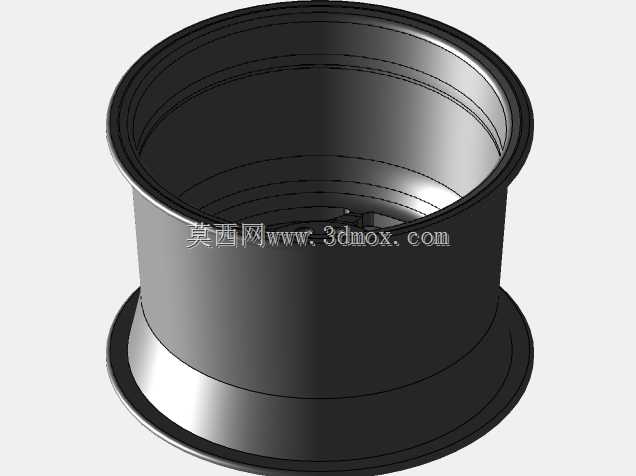

OZ镁CL10改装款车轮辐条配套轮辋结构

这款轮辋结构针对学生方程式赛车的使用场景做了适配优化，核心围绕赛事中车轮总成的装配需求展开设计，区别于民用车辆轮辋，其结构更侧重轻量化与辐条安装的匹配精度。从实际装车边界来看，轮辋的内外圈安装止口做了公差收窄处理，能够适配赛事专用的光头胎胎圈尺寸，避免高速过弯时胎圈与轮辋发生相对滑移，胎圈座的角度严格遵循赛车轮胎的安装规范，压合后可保证轮胎与轮辋的同轴度，减少行驶过程中的动平衡偏差。轮辋筒体的壁厚做了梯度设计，靠近胎圈座的位置壁厚更大，可承受轮胎充气后的周向张力以及过弯时的侧向载荷，中部筒体区域适当减薄，在保证结构刚度的前提下降低整体转动惯量，对于方程式赛车而言，更小的簧下质量能够有效提升悬架的响应速度，让轮胎更贴合赛道表面，提升抓地力表现。辐条安装位的结构做了针对性修改，安装面的平面度控制在较高精度范围内，可保证辐条装配后各连接点的受力均匀，避免单个辐条因安装面不平产生附加弯矩，在赛事颠簸路面行驶时出现应力集中断裂的问题。轮辋的中部避让空间做了优化，能够容纳赛事专用的刹车卡钳与刹车盘结构，不会在转向或者悬架跳动时与制动部件发生干涉，轮辋边缘的凸缘结构做了圆弧过渡处理，既能够防止轮胎脱圈，又能减少边缘位置的应力集中，在承受路面冲击时不易出现开裂。从设计思路上，这款轮辋没有采用民用轮毂复杂的外观曲面，所有结构都服务于功能需求，辐条的连接点位分布经过受力校核，可将路面传递的冲击载荷均匀分散到整个轮辋筒体上，避免局部载荷过大导致结构失效。轮辋的轴向尺寸经过匹配计算，装车后可保证轮距符合赛事规则要求，不需要额外添加垫片调整轮距，减少了装配环节的工作量，同时也避免了垫片带来的连接刚度下降问题。轮辋的中心孔位置预留了与轮毂轴承单元配合的安装面，配合公差选用过渡配合，既能够保证装配后的同轴度，又方便赛事过程中的快速拆装更换，满足赛事维修的时效性要求。
