适配本田CR500的水泵密封端盖结构

越野机车在高负荷越野工况下，冷却系统的密封可靠性直接决定发动机的持续运行能力，水泵作为冷却循环的动力核心，其端盖的密封性能、安装适配性是维修替换、改装升级场景中不可忽视的结构细节。这款适配本田CR500机型的水泵端盖，核心作用是封闭水泵壳体的外侧腔室，为冷却液循环回路提供密封边界，同时承担泵体内部叶轮腔的防护作用，避免越野行驶中飞溅的泥沙、碎石侵入泵体内部，破坏叶轮动平衡或是磨损密封件。

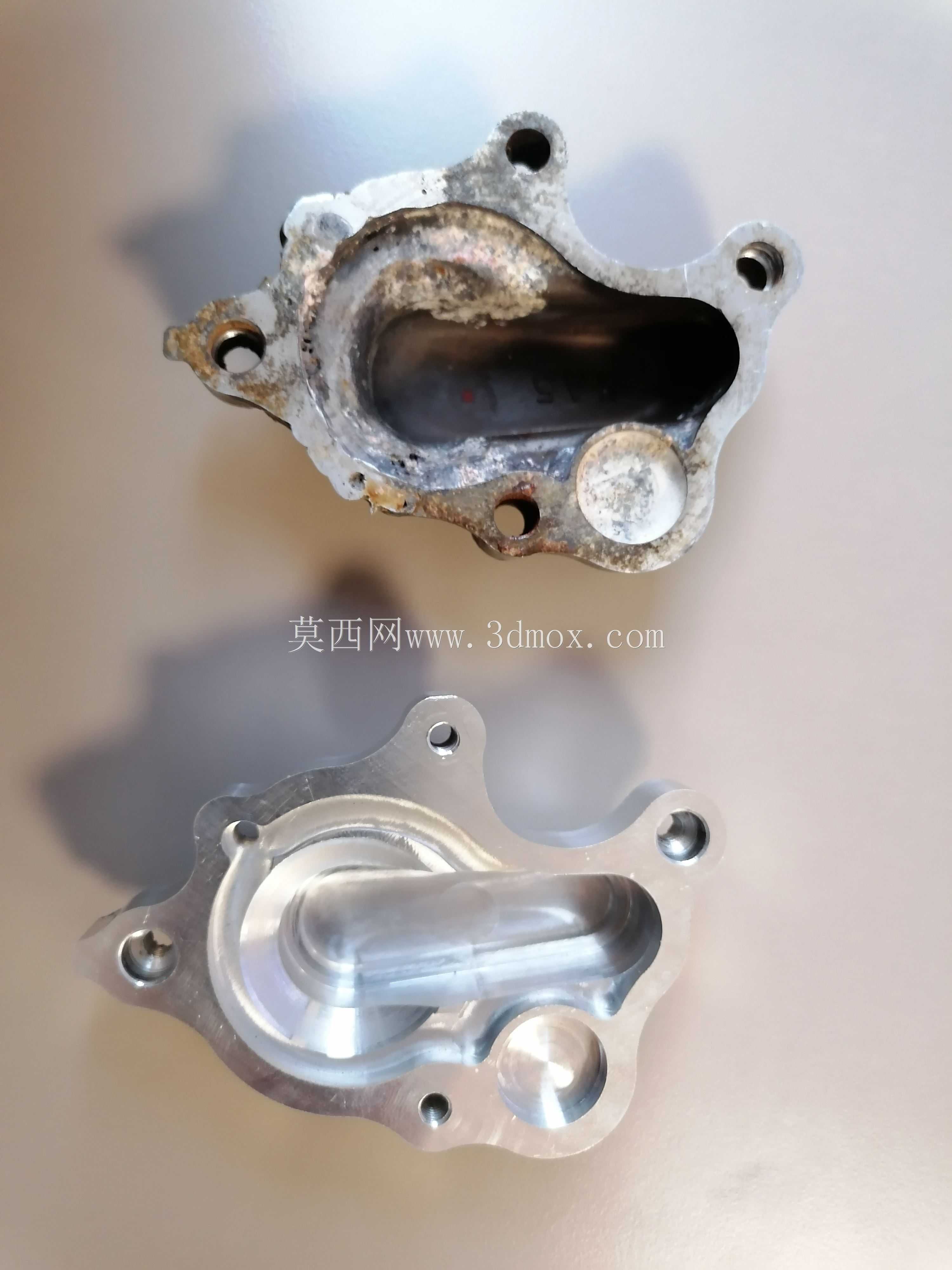

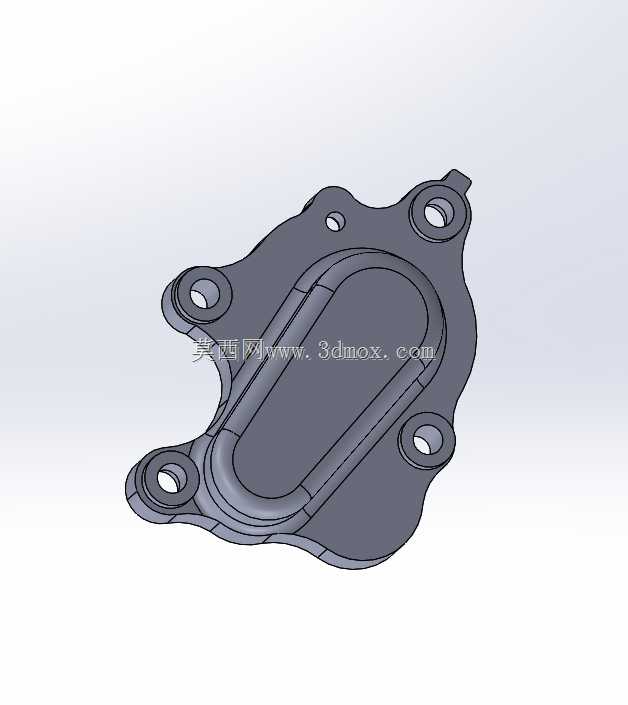

从结构设计逻辑来看，端盖整体采用随形轮廓设计，完全贴合水泵壳体的安装结合面，没有冗余的外凸结构，避免越野场景下凸起部位被路面障碍物剐蹭磕碰。端盖周向布置的四个带衬套过孔的安装耳位，孔位同轴度公差控制在0.05mm以内，安装时可直接对齐泵体上的对应螺纹孔，无需额外修配孔位，每个安装耳位都做了局部加厚处理，抵消螺栓锁紧时的压应力，避免长期受振动影响出现耳位开裂的问题。端盖内侧设置有连续的密封胶圈嵌槽，嵌槽深度与宽度匹配对应规格的O型密封圈，装配后胶圈压缩量控制在合理区间，既可以保证高低温工况下的静密封效果，避免冷却液渗漏，也不会因为压缩量过大导致胶圈过早老化失效。

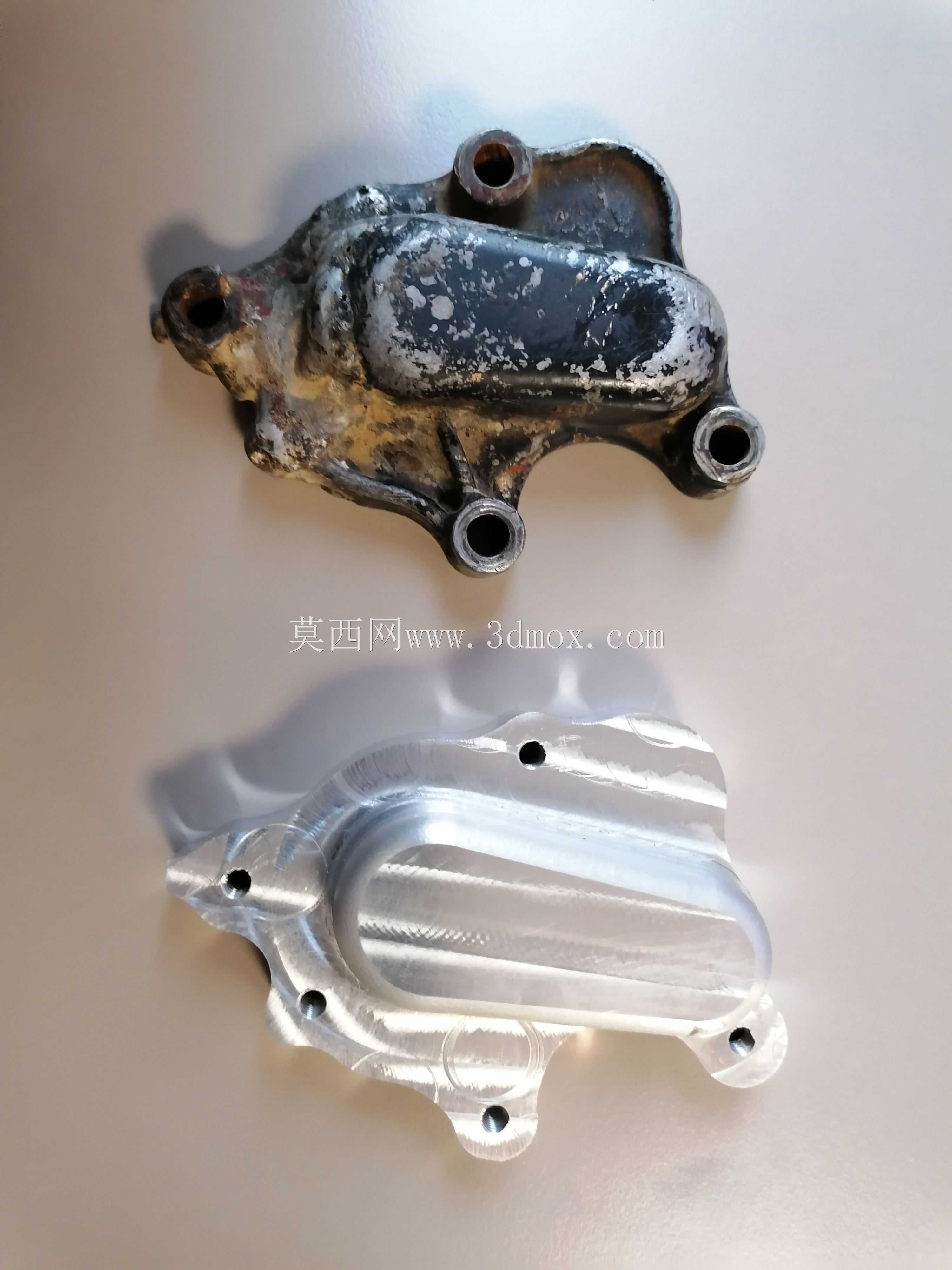

端盖主体的型腔做了适配内部叶轮运转的让位设计，型腔内壁与叶轮外缘的间隙控制在1.2-1.5mm之间，既不会因为间隙过小出现叶轮擦碰端盖的异响问题，也不会因为间隙过大造成冷却液循环效率下降。端盖表面设置有沿冷却液流向布置的导流加强筋，既可以提升端盖整体的结构刚度，降低发动机高转速下泵体振动带来的端盖共振形变，也可以对进入泵腔的冷却液起到导流作用，减少腔体内的冷却液紊流，降低循环阻力。

在安装边界上，这款端盖完全匹配原厂水泵壳体的结合面轮廓，安装后整体外轮廓不超出发动机侧盖的原有边界，不会和周边的车架连接位、管线固定卡产生干涉，替换安装时不需要改动周边任何附属部件，直接拆卸旧端盖清理结合面残留密封胶，放置新的密封圈后锁紧固定螺栓即可完成装配。针对越野场景下的复杂工况，端盖的壁厚做了梯度设计，受力集中的安装位、密封位壁厚比非受力区域厚1.2mm，在控制整体重量的前提下，提升了抗冲击能力，即使行驶中被带起的碎石击中，也不容易出现凹陷破损。端盖的密封结合面平面度控制在0.02mm以内，装配时不需要额外涂抹厚层密封胶，仅靠O型圈即可实现可靠密封，减少后续维修拆卸时的清理工作量，也避免多余密封胶进入冷却循环回路堵塞水道。
