基于流体仿真的赛车空气动力学结构设计

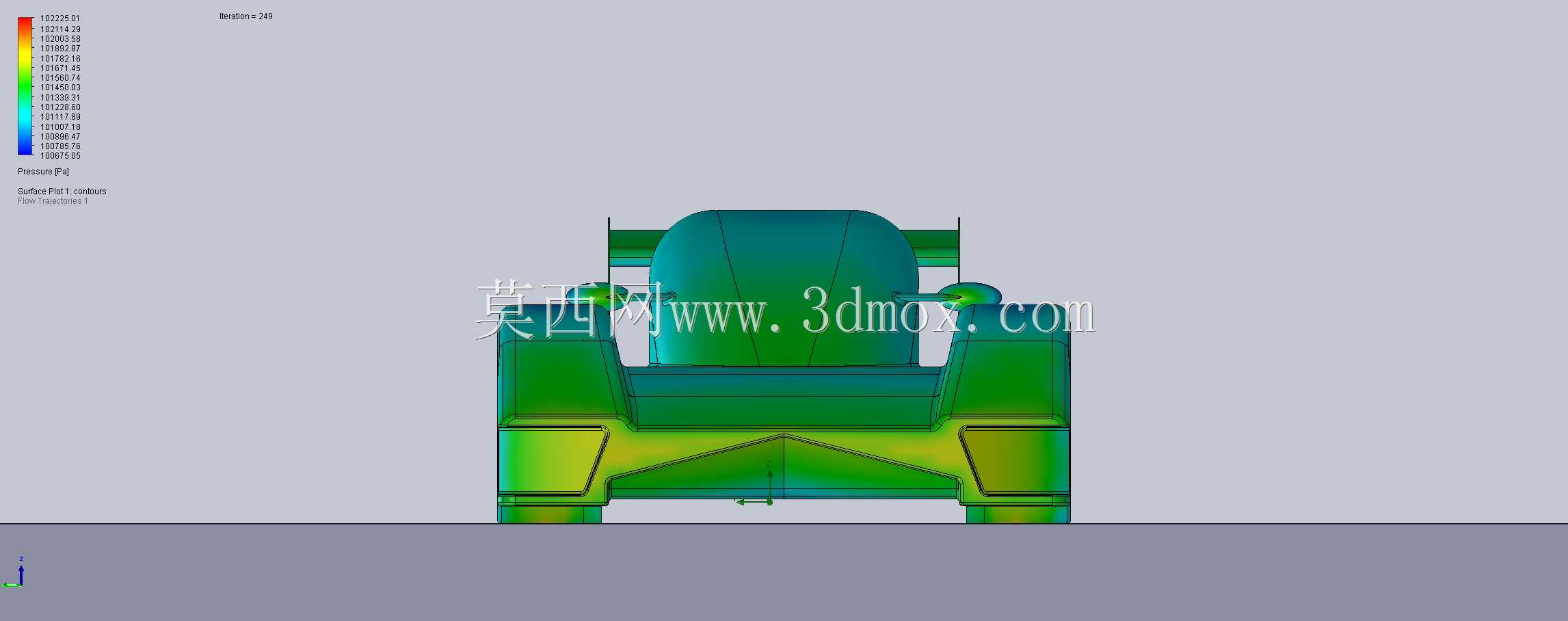

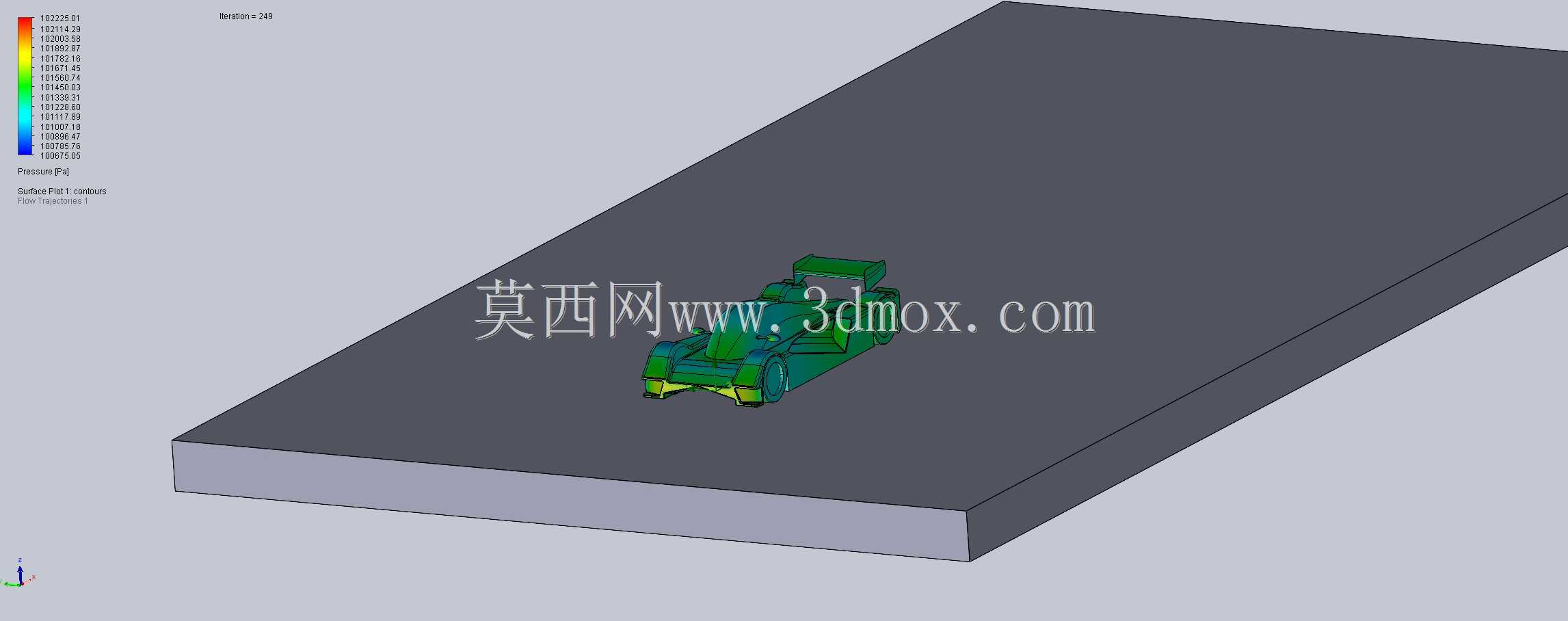

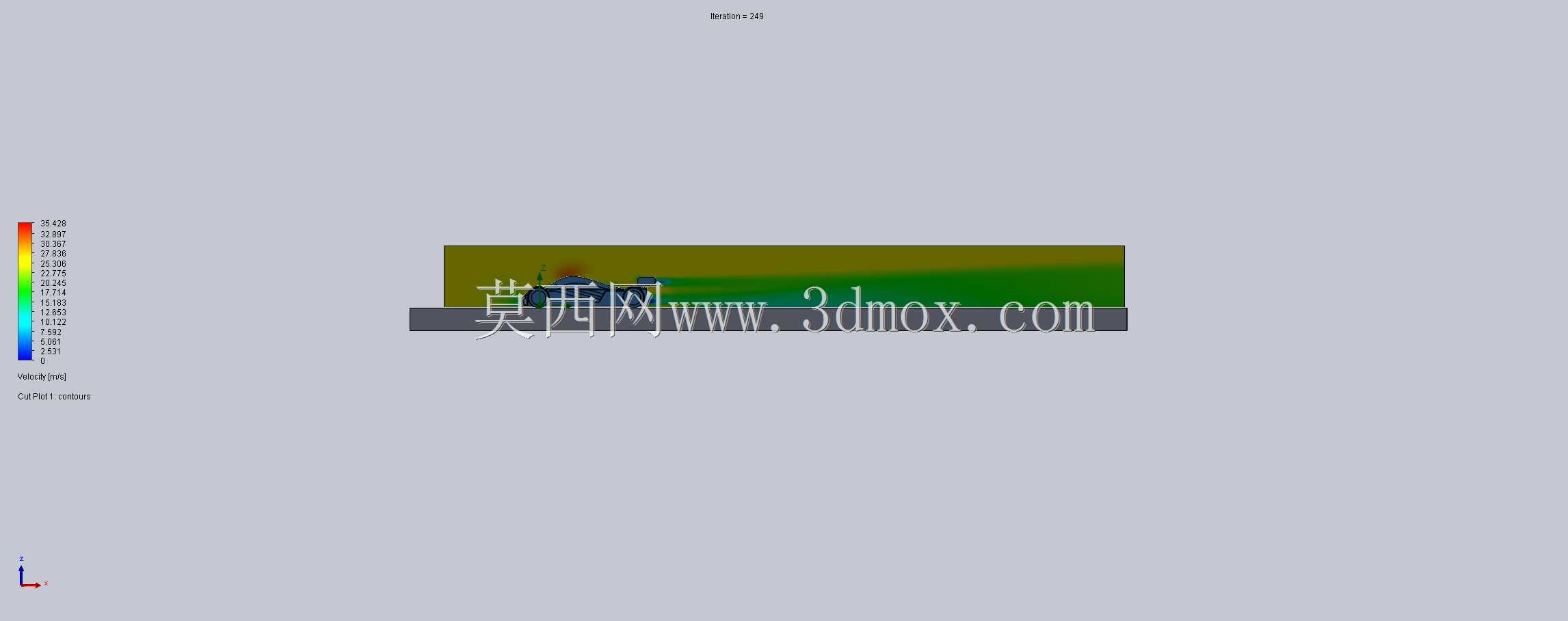

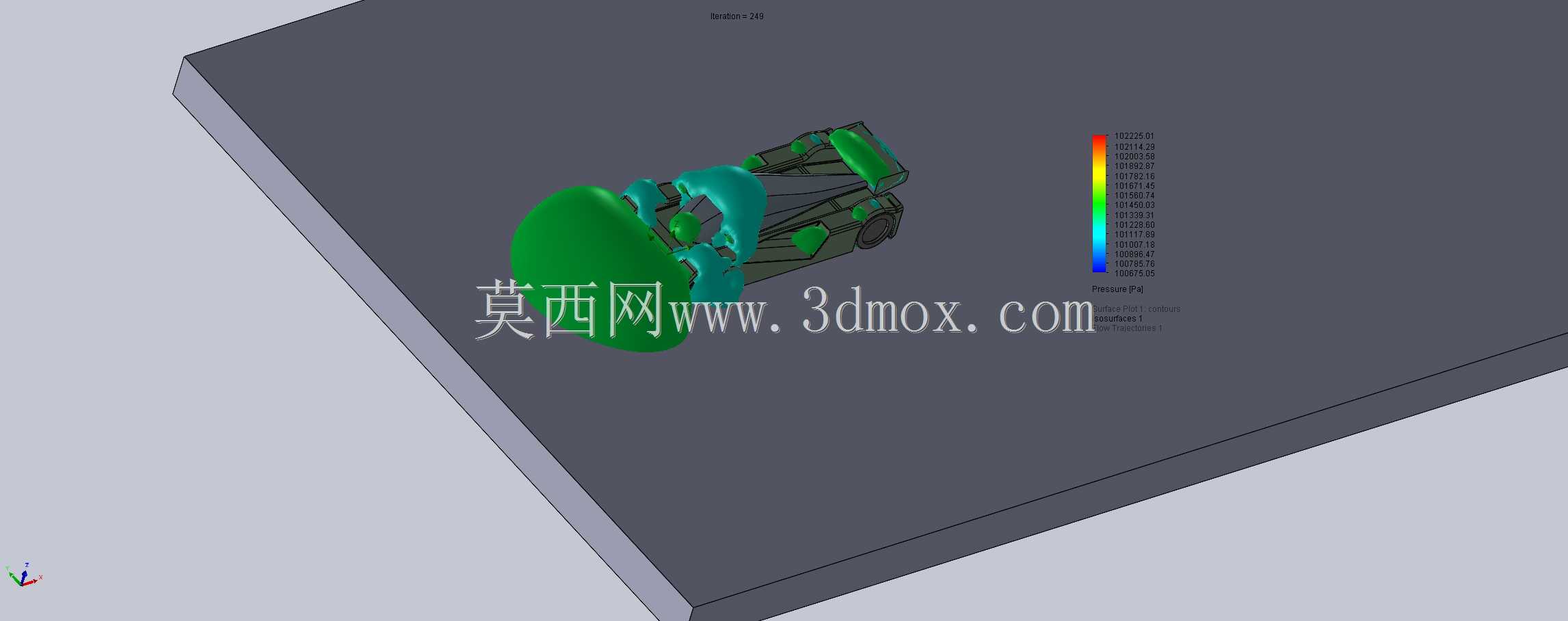

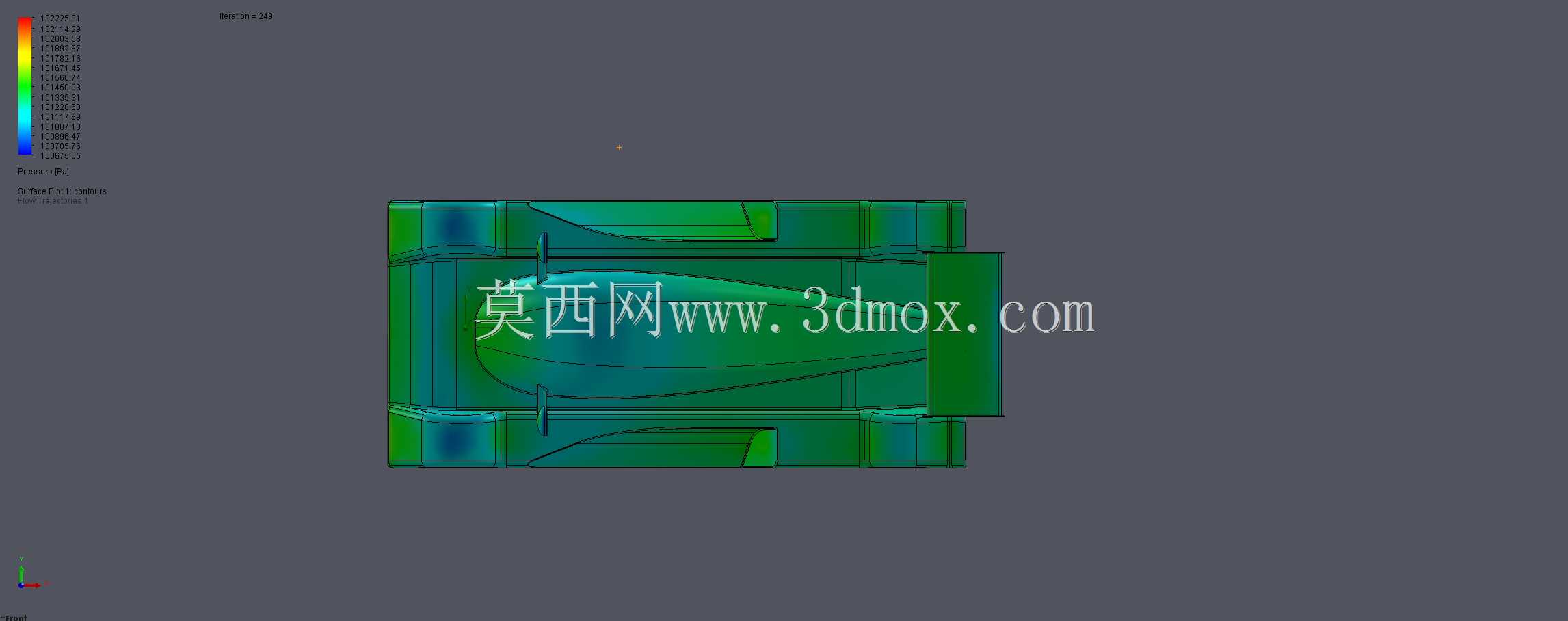

在赛车工程研发领域，空气动力学性能直接决定车辆在高速工况下的下压力表现、行驶稳定性与空气阻力水平，是整车性能开发中优先级极高的核心模块。这套设计方案围绕赛车车身的气动布局展开，通过流体仿真手段对车身各区域的气流走向、压力分布进行量化分析，为结构优化提供数据支撑。从实际赛道应用场景来看，赛车在直道尾端需要尽可能降低风阻以提升极速，在高速弯角则需要足够的下压力将轮胎压在赛道表面，提升抓地力极限，这就要求车身的气动设计在低阻与高下压力之间找到精准平衡。设计过程中，首先对车身的整体轮廓进行基础建模，梳理车头进气区域、驾驶舱周边、侧箱导流结构、尾部扩散器等关键气动部件的边界，确保各部件的安装位置符合整车总布置的硬点要求，不会与动力系统、悬架结构、冷却模块等其他子系统产生空间干涉。车身的外形尺寸严格遵循赛事规则的尺寸限制，整体宽度、高度、前后悬长度都控制在规则允许的范围内，同时预留了空气动力学套件的安装调整空间，方便后续根据不同赛道特性调整前翼、尾翼的攻角参数。CFD仿真环节重点关注车身表面的压力梯度分布，通过云图可以直观看到不同区域的气流流速与压力差，针对气流分离明显的区域，对导流曲面的曲率进行迭代优化，减少湍流带来的能量损耗，同时引导气流按照设计路径流向尾部扩散器，利用文丘里效应提升整车下压力。在侧箱区域的设计中，兼顾了冷却系统的进气需求与气动效率，进气口的开口角度经过多轮仿真调整，既保证足够的冷却气流进入散热器为动力单元散热，又避免开口过大带来的额外风阻。车身底板的平整度设计也是本次优化的重点，平整的底板可以减少底盘区域的乱流，提升扩散器的工作效率，同时在底板边缘设置了导流裙边，阻挡外侧气流进入底盘低压区，维持下压力的稳定输出。对于工程设计人员而言，这类带仿真结果的三维结构可以直接作为气动开发的参考基础，在建模过程中可以直接提取关键曲面的曲率参数，结合自身项目的赛事规则、动力参数、轮胎特性进行针对性调整，省去从零开始搭建基础气动模型的大量时间，也能通过仿真云图的结果快速识别气动设计中的薄弱区域，缩短研发迭代周期。在实际工程落地中，这类仿真优化后的结构还需要结合风洞试验、赛道实车测试进行最终验证，三维模型中的参数化结构可以快速根据测试结果进行调整，大幅提升研发效率。
