模块化行星齿轮减速传动结构

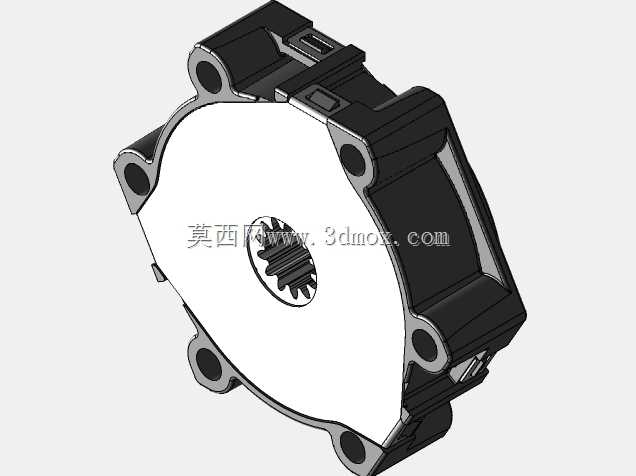

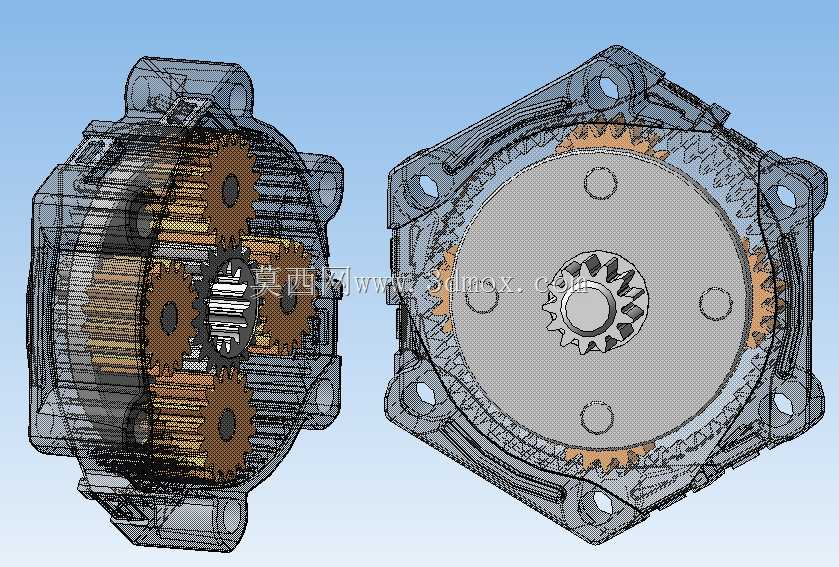

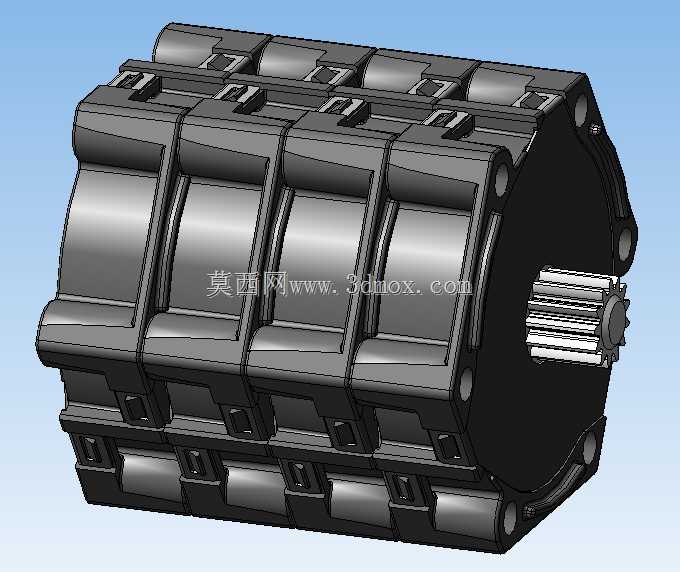

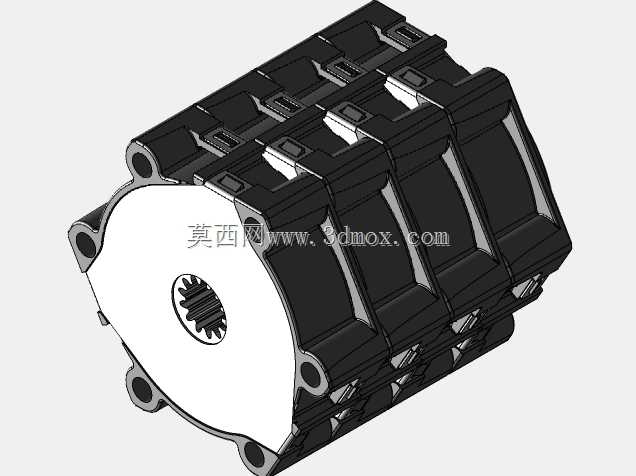

这款模块化行星减速结构，常被集成在对安装空间有严格限制、同时需要大传动比输出的动力传输场景中，比如小型伺服驱动工位、自动化输送线的动力端、轻型机械手关节驱动单元这类需要匹配高转速低扭矩动力源的场合。从结构布局来看，它采用内齿圈固定、太阳轮输入、行星架输出的经典NGW行星传动构型，多组行星轮沿太阳轮周向均布，能将输入动力均匀拆分到多个啮合齿面传递，相比普通定轴齿轮减速结构，同等承载能力下体积能缩小近三分之一，同时啮合的多组轮齿还能抵消部分传动间隙，让输出端的传动回差控制在更小范围内。设计阶段优先考虑了模块化装配逻辑，输入端的太阳轮采用花键配合结构，可直接适配不同规格的驱动电机输出轴，不需要额外定制连接轴套；外壳采用六边形带安装孔的构型，六个安装凸台沿周向均匀分布，既可以通过端面法兰直接固定在设备安装面板上，也能配合侧面的安装孔实现径向锁紧固定，能适配不同设备的安装空间约束。从内部结构看，行星轮通过滚针轴承安装在行星架的支撑销轴上，运转时行星轮既绕自身销轴自转，又随行星架绕太阳轮公转，动力通过多齿啮合分流传递，单齿承受的载荷比普通定轴齿轮低40%左右，能在紧凑体积下实现更高的扭矩输出。内齿圈直接集成在外壳内壁，减少了额外的连接零件，既降低了装配累积误差，也让整体结构的刚性更好，在频繁正反转的传动工况下，不会因为连接松动产生传动冲击。设计时还预留了润滑脂存储腔，在行星架与外壳的配合位置设置了密封槽，装配时填入润滑脂后可实现长时间免维护运转，不需要频繁补充润滑剂，适合在封闭安装、后期维护不便的设备工位使用。安装边界上，输入端的轴伸长度做了标准化设计，可直接对接市面常见的42、57系列步进电机或同规格伺服电机，输出端的行星架端面设置了标准安装孔位，可直接连接负载转盘、传动辊轮或者联轴器，不需要额外加工转接零件。周向的六个安装孔位采用对称布局，不管是水平安装还是垂直安装，都能保证受力均匀，不会因为安装方向问题导致齿轮偏磨。在传动特性上，这种多行星轮均布的结构还能抵消部分齿轮啮合产生的振动，运转时的噪音比普通圆柱齿轮减速器更低，适合用在对运行噪音有要求的办公自动化设备、医疗辅助传动设备中。
