集成摄像与动力储能的手动万向操控架

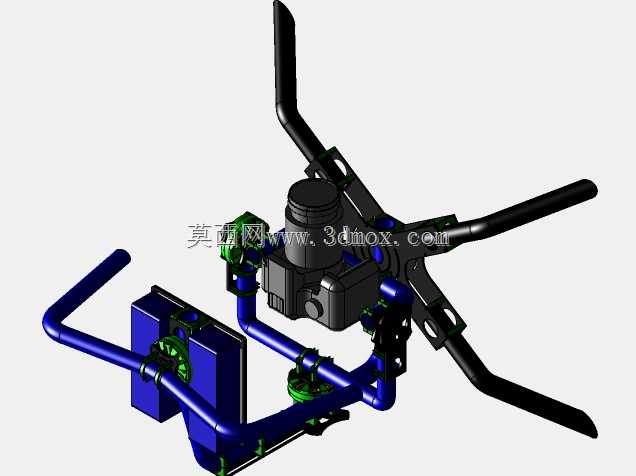

这套手动万向操控结构，最初是为小型多旋翼航拍设备的地面调试、短途手动操控场景设计的，适配起飞重量在5kg以内的小型旋翼类飞行设备，也可经过小幅改装后用于小型巡检机器人、地面移动拍摄云台的手动转向调节场景。整套结构的核心是中部的十字轴式万向连接副，区别于传统万向节仅做扭矩传递的设计，这里的万向副预留了多组穿线孔位，可让摄像头信号线、电机动力线、电池供电线从架体内部穿过，避免走线外露在转向过程中出现拉扯、磨损的问题。架体的握持部分采用弯管一体成型结构，管材选用高强度铝合金弯制，表面做硬质阳极氧化处理，握持段的弯折角度经过人体工学校核，操作人员双手握持时手臂自然下垂即可保持架体水平，长时间举持调试也不会出现明显的肌肉酸胀。动力部分的安装位设置在万向节的中心安装座上，安装座平面加工有标准的M3螺纹孔阵列，孔位间距兼容市面上主流的22系列、28系列无刷电机的安装尺寸，座体下方预留了减震球安装卡槽，可直接加装硅胶减震球来过滤电机运转产生的高频振动，避免振动传递到摄像单元影响画面清晰度。储能单元的固定支架设置在架体下部两侧，支架采用镂空式设计，在保证夹持强度的前提下尽可能降低整体重量，夹持范围兼容厚度30-50mm的块状储能电池，支架上的绑带孔位可配合尼龙扎带或魔术贴实现电池的快速固定与拆卸，两侧支架的重心经过配平计算，电池安装完成后整体重心落在万向节的旋转中心轴线上，转向操作时不会出现重心偏载导致的卡滞问题。摄像单元的安装位设置在架体前端的水平安装板上，安装板可沿俯仰轴做±15度的角度微调，适配不同焦距镜头的拍摄视角需求，安装板边缘设计有走线压片，可将摄像单元的信号线固定在架体管壁上，避免转向过程中线缆剐蹭到旋转部件。下部的着陆支撑结构采用弧形弯管设计，支撑腿的张开角度经过校核，静态放置时支撑范围覆盖架体最大外轮廓的120%，即使在不太平整的地面放置也不会出现侧翻，支撑腿末端套有橡胶防滑套，放置时可起到缓冲防滑的作用，同时避免硬质管端刮蹭地面或操作台面。整套结构的旋转阻尼可通过万向节侧面的锁紧螺母进行调节，操作人员可根据实际操作手感调整阻尼大小，既可以在调整到目标角度后实现无外力自锁，也可以保持顺滑的转向手感满足连续动态调整的需求，所有转动配合面都加装了聚四氟乙烯耐磨衬套，长期使用也不会出现磨损松旷的问题，架体上所有外露的棱角都做了R2以上的圆角处理，避免操作过程中划伤操作人员。
