吊环连接紧固用环首螺栓结构设计

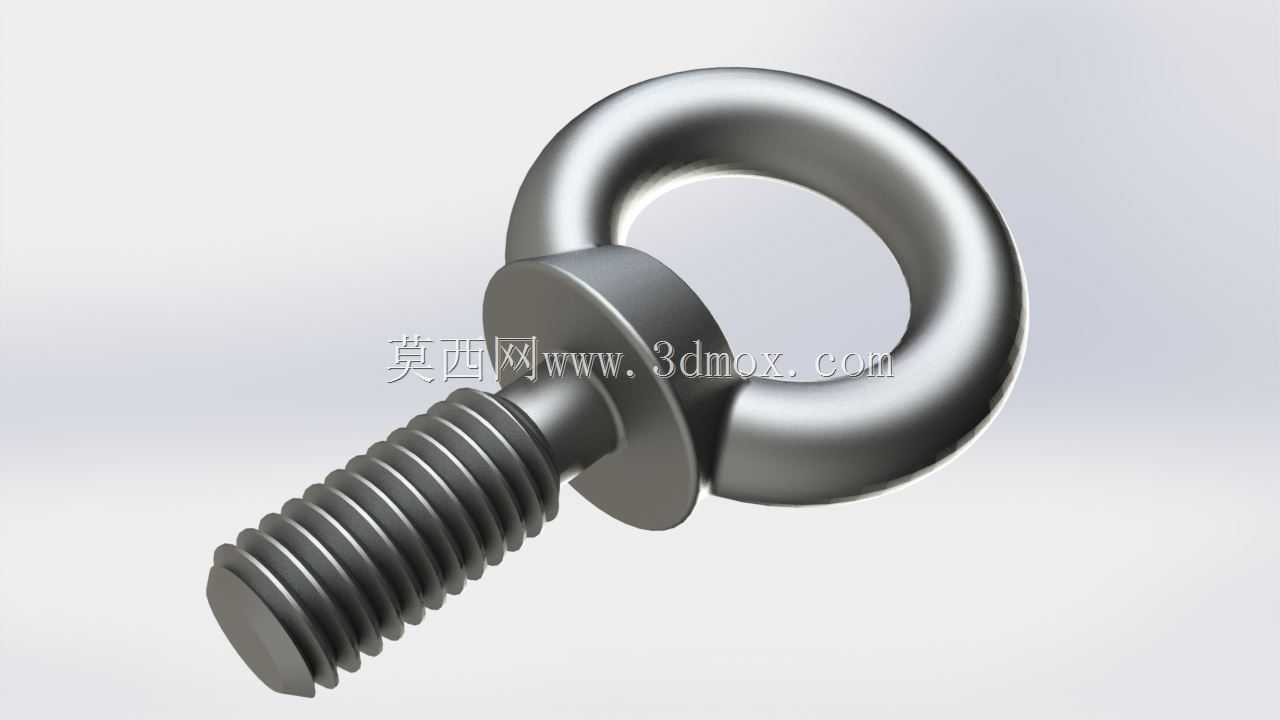

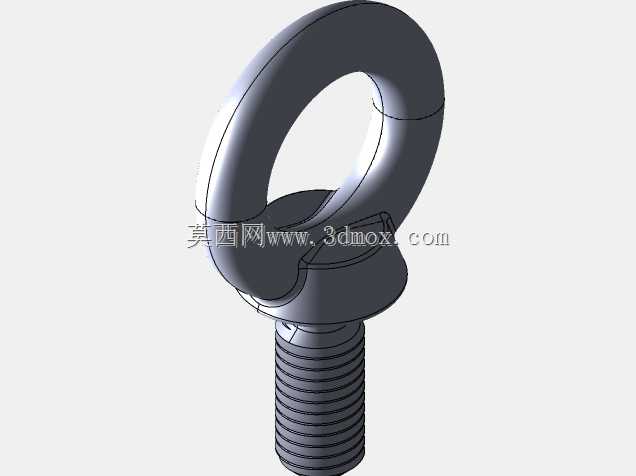

在起重吊装、模具转运、重型设备装配等作业场景中，环首螺栓是承担吊点载荷传递的核心连接件，其结构合理性直接关系到吊装作业的安全冗余，设计阶段需要兼顾螺纹连接可靠性与吊环部分的载荷承载能力。这类零件的吊环部分为闭合环形结构，环形内径需要匹配对应规格的卸扣、吊索钩头尺寸，避免配合间隙过大导致吊装过程中出现晃动偏载，环形截面的直径需要根据额定载荷做等强度校核，既要避免截面过小导致受拉变形，也要控制整体重量不会额外增加吊装负载。下方的螺纹段采用标准公制三角螺纹设计，螺纹旋合长度需要匹配被连接件的螺纹孔深度，保证至少有5倍螺距的有效啮合长度，避免螺纹脱扣失效；螺纹与吊环衔接的位置设置了一体式承压法兰面，法兰面的平面度需要控制在0.1mm以内，安装时可以增大与被连接件表面的接触面积，分散吊点位置的压应力，避免被连接件表面出现压痕变形，同时法兰面根部做了圆角过渡处理，消除应力集中点，避免承受斜向载荷时出现根部断裂的问题。设计过程中需要先明确额定吊装载荷，根据材料屈服强度计算环形截面的最小直径，再匹配对应规格的螺纹参数，环形部分的内孔边缘需要做倒圆角处理，避免吊索与环孔硬接触时切割吊索纤维，降低吊索磨损速率。安装时需要保证螺栓轴线与吊装受力方向的夹角不超过允许范围，若存在斜向吊装需求，需要提前校核偏心载荷下的螺栓强度，螺纹旋合前需要清理螺纹孔内的铁屑、油污，保证螺纹啮合面充分贴合，法兰面需要与被连接件表面完全贴合，禁止在法兰面下方添加倾斜垫片调整角度，避免附加弯曲应力。这类零件常被安装在重型模具、机床部件、工业设备的壳体预设吊点位置，除了吊装作业使用外，部分需要频繁开合的重型箱盖、防护门结构也会采用这类环首螺栓作为提拉把手，兼顾紧固与提拉功能，设计时需要根据不同使用场景调整环形部分的角度与螺纹长度，适配不同的安装边界条件，比如用于模具吊点的环首螺栓需要保证吊环平面与模具起吊方向平行，避免起吊时吊环出现扭转受力。
