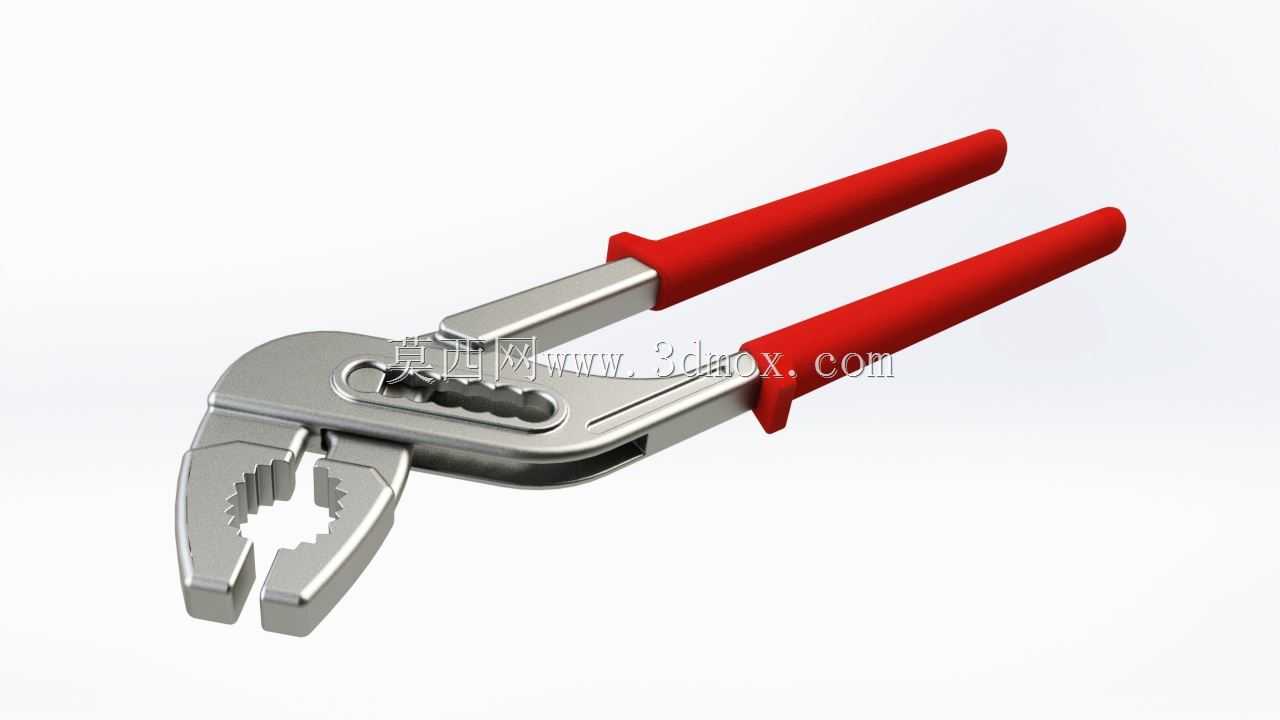

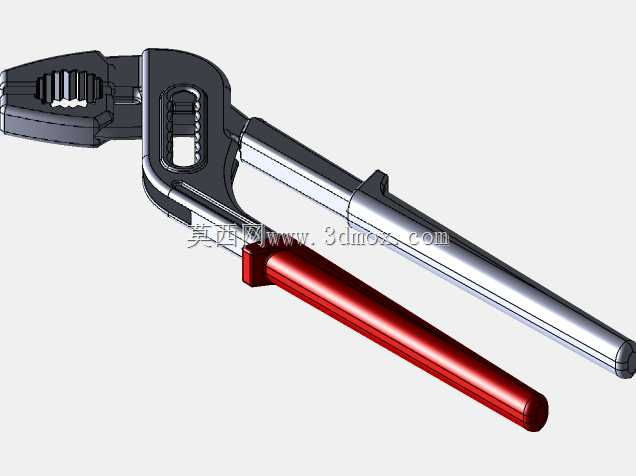

可调式水泵钳结构设计三维数模

这款可调钳的结构设计，核心围绕管路安装、五金维修场景下的多规格工件夹持需求展开，区别于固定开口的普通钳具，其钳身设置的多档位调节滑槽，可实现开口尺寸的多级调整，覆盖从细小螺栓到大直径管件的夹持范围，无需更换工具即可适配不同作业对象，在水电安装、设备维保、五金加工等场景中，能有效减少工具切换频次，提升作业效率。从功能特性来看，钳头的齿形结构经过针对性设计，夹持面的锯齿角度与排布经过受力校核，夹持圆形管件、多边形螺母时可形成多点咬合，避免施力过程中出现打滑脱开的问题，钳身的铰接结构采用滑动式配合，调节档位时可沿滑槽快速定位，锁定后铰接点的受力传递路径经过优化，大扭矩施力时不会出现档位滑脱、钳身变形的情况。手柄部分采用包覆式结构设计，握持区域的轮廓贴合人手施力时的掌部形态，可分散长时间作业的手部压力，金属钳身的结构厚度经过强度校核，在满足额定夹持扭矩的前提下尽可能控制整体重量，避免工具过重增加作业负担。设计过程中，首先明确了不同应用场景下的常见夹持工件尺寸范围，以此确定最大开口档位与最小开口档位的尺寸边界，钳头的开合角度经过反复验证，保证最大开口状态下钳头齿面仍能与工件表面保持足够的接触面积，不会出现仅齿尖接触导致的工件刮损或夹持失效问题。铰接滑槽的位置与长度设计，兼顾了调节范围与钳身整体结构强度，滑槽边缘做了圆角过渡处理，避免应力集中导致的钳身断裂风险，钳头与钳身的一体成型结构，减少了额外连接部件带来的装配间隙，保证夹持时的结构刚性。外形尺寸方面，整体长度适配成人单手握持操作的合理范围，钳头宽度与手柄长度的比例经过人机工程验证，施力时的力臂长度可保证使用者用较小的握力即可获得足够的夹持扭矩，安装边界上，该工具为独立手动工具，无额外安装需求，铰接部位的配合间隙控制在合理范围，既保证档位调节的顺畅度，又不会出现旷量过大导致的夹持精度下降问题。钳头齿部的硬度处理区域经过划分，咬合区域做硬化处理保证耐磨性能，钳身主体保持足够韧性，避免受力时出现脆断，整体结构无多余冗余设计，每个结构特征都服务于夹持功能与操作便利性，可直接用于工具结构验证、作业场景模拟、维修培训演示等相关用途。
