国巨YC与TC系列贴片排阻三维结构

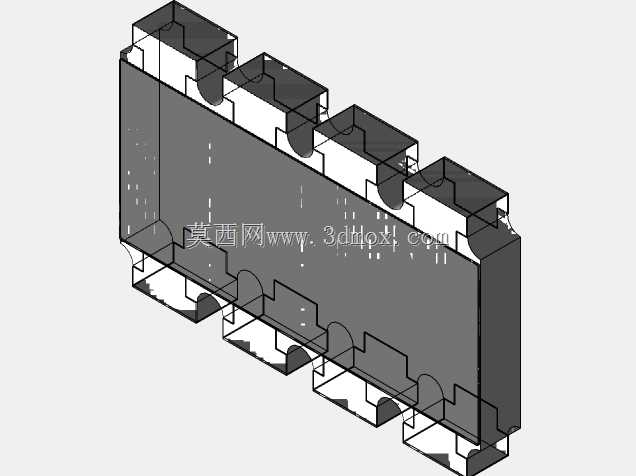

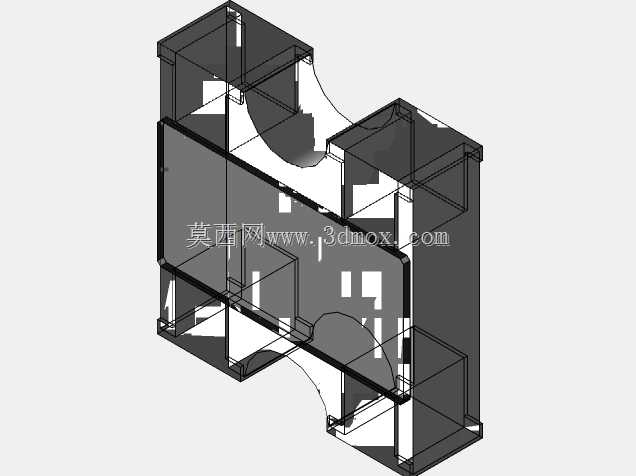

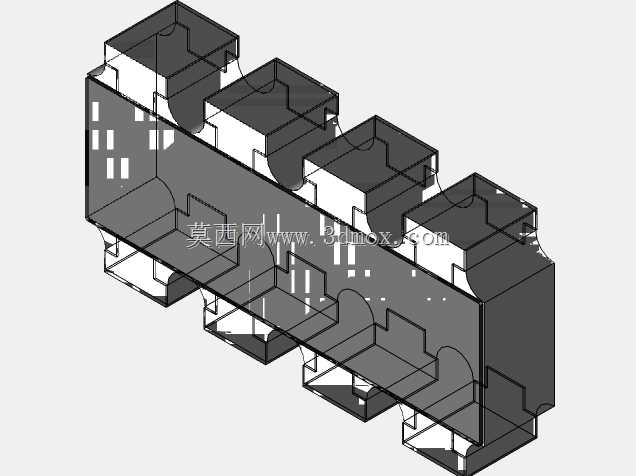

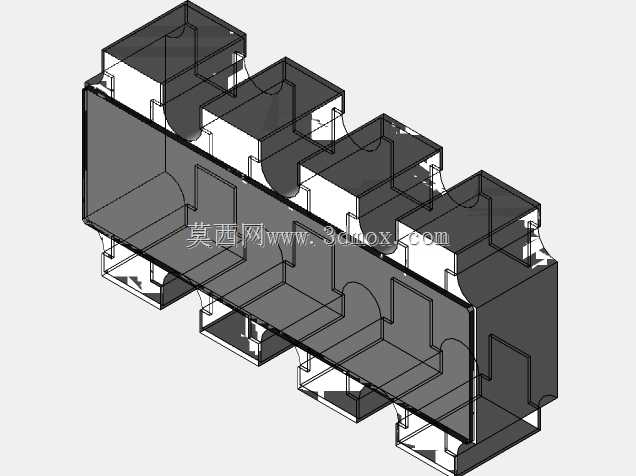

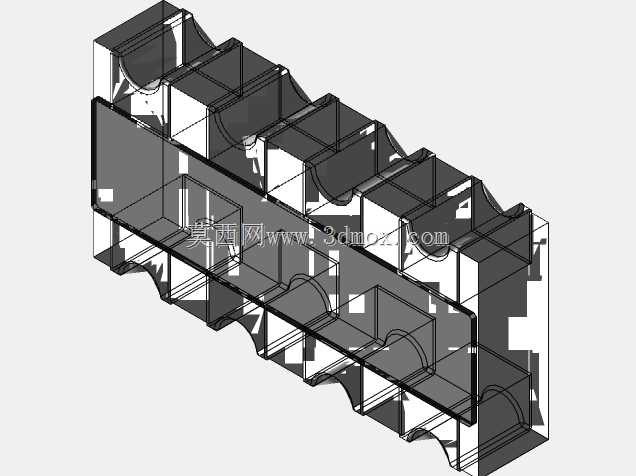

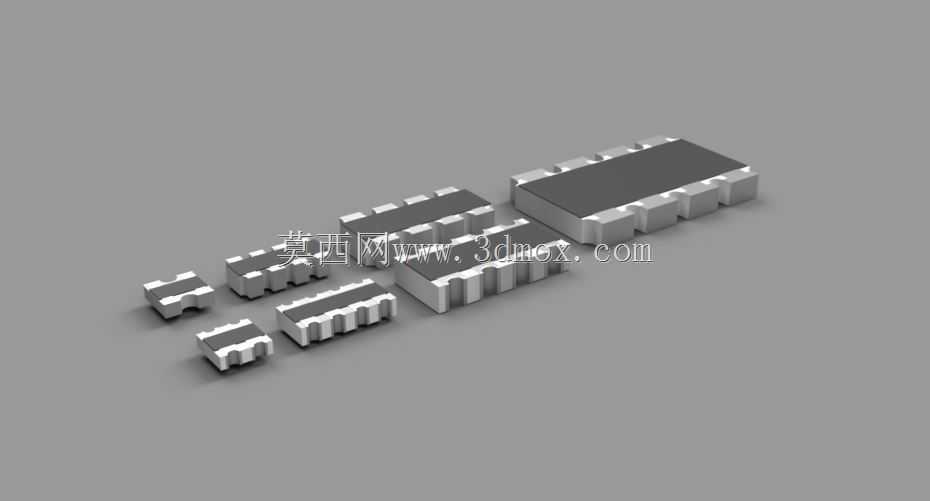

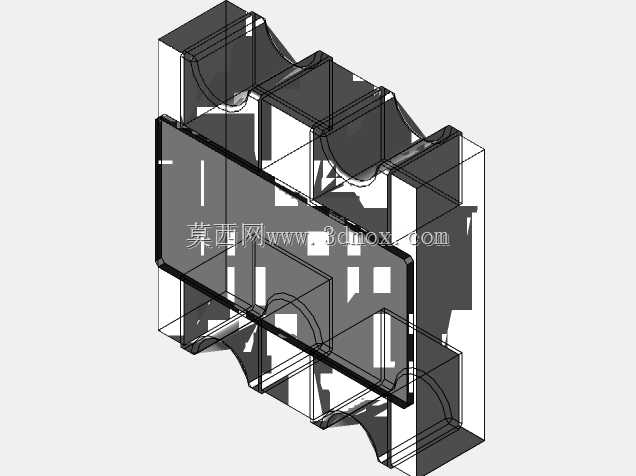

在消费电子、工业控制板卡、车载电子模块的PCB布局环节，电阻阵列是高密度布板时绕不开的基础无源器件，这类集成式电阻元件相比独立贴片电阻，能大幅减少板面贴装点位占用，压缩单板器件整体占板面积，同时降低SMT产线的贴装工序次数，提升整板焊接良率。本次呈现的YC与TC系列排阻，覆盖了不同引脚数、不同封装尺寸的凸型贴片结构，建模过程完全参照器件实际安装公差要求搭建，所有引脚的共面度控制在量产贴装允许的公差范围内，焊盘对应位置的引脚突出尺寸、本体与引脚的高度差都和实物器件的安装边界保持一致，能直接导入PCB结构干涉校验环节使用，不需要二次调整安装位尺寸。从设计逻辑来看，这类排阻将多个参数一致的电阻芯片集成在同一个塑封本体内部，引脚采用对称式排布，不同引脚数的型号对应不同的网络连接需求，比如4引脚、8引脚型号分别对应2路、4路独立电阻通道，能满足信号上拉、下拉、阻抗匹配等不同电路场景的使用需求。建模时特意区分了不同封装型号的外形差异：小尺寸型号本体更窄，引脚间距更小，适合手持类消费电子的紧凑布板场景；大尺寸型号本体宽度更大，功率承载能力更强，适合工业类板卡的电源回路、信号分压回路使用。所有型号的本体边角都做了和实物一致的倒角处理，引脚的金属段厚度、引脚末端的爬锡预留长度都按照实际器件的焊接要求还原，在做整板结构装配校验时，能准确模拟器件贴装后的实际高度，避免和上方的结构件、屏蔽罩出现装配干涉。另外建模时还原了凸型结构的台阶特征，这个结构是这类排阻区别于普通贴片排阻的典型标识，在SMT产线的视觉对位环节，设备会通过识别这个凸点来确认器件的贴装方向，避免反向贴装导致的电路功能异常，模型上保留这个特征，也能帮助结构工程师在做器件封装库匹配时快速核对型号，避免选错封装。不同型号的引脚宽度、引脚之间的间距都严格对应器件的实际规格，导入装配环境后，焊盘与引脚的对位偏差控制在工业设计允许的范围内，不需要额外调整坐标就能完成虚拟装配，能大幅缩短板卡结构评审阶段的器件建模时间，也能避免因模型尺寸偏差导致的后期改板问题。
