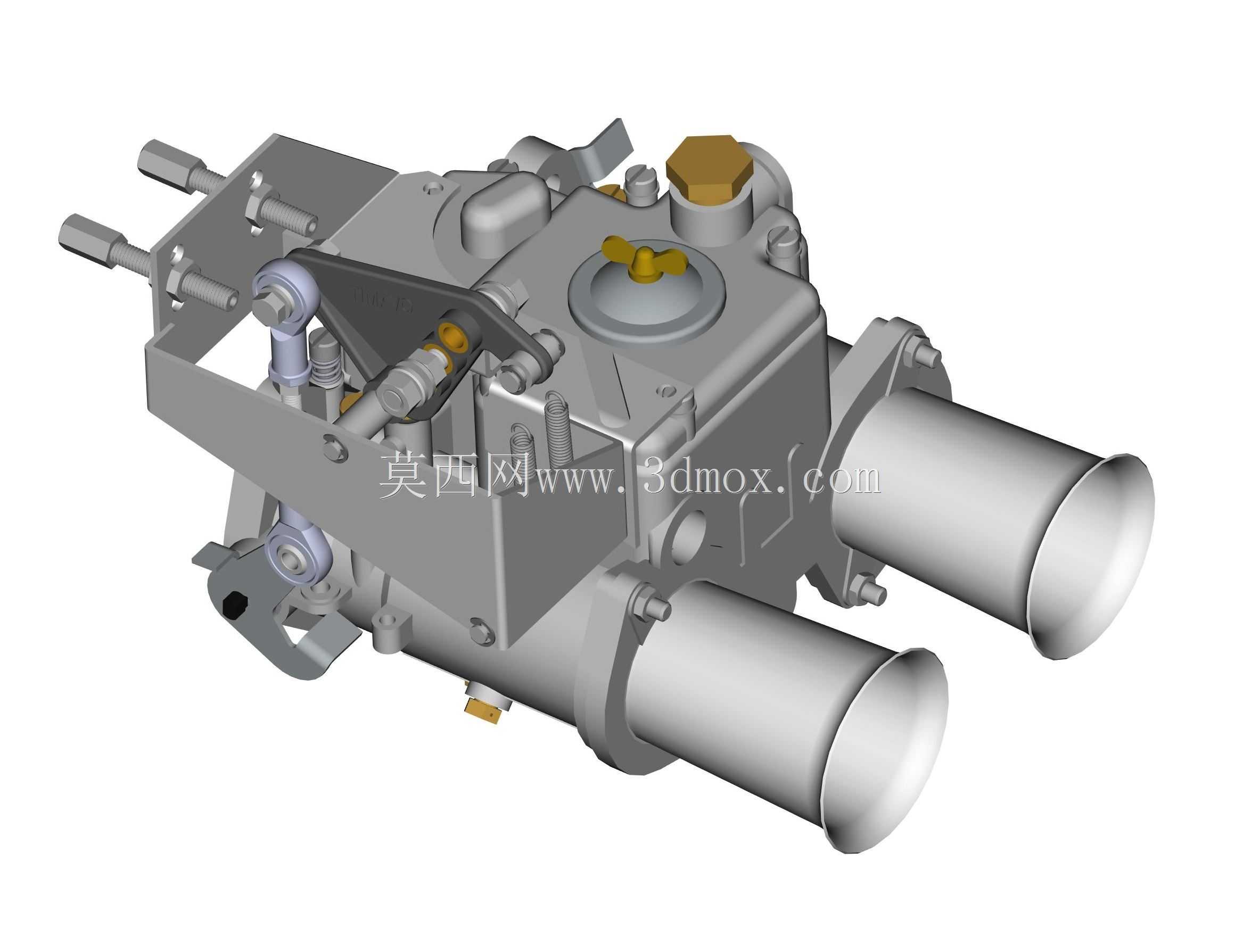

韦伯DCOE化油器双缆联动连杆结构

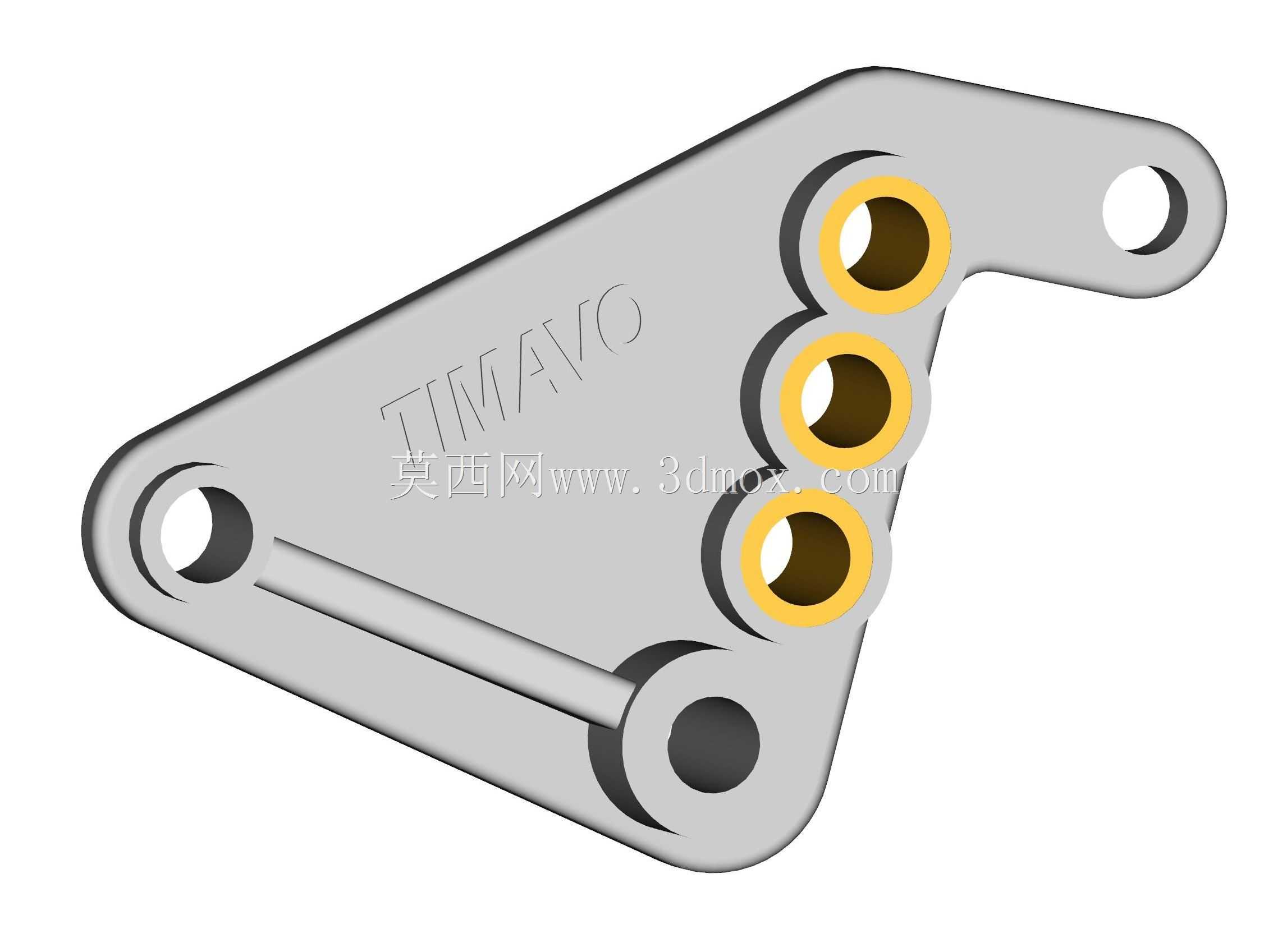

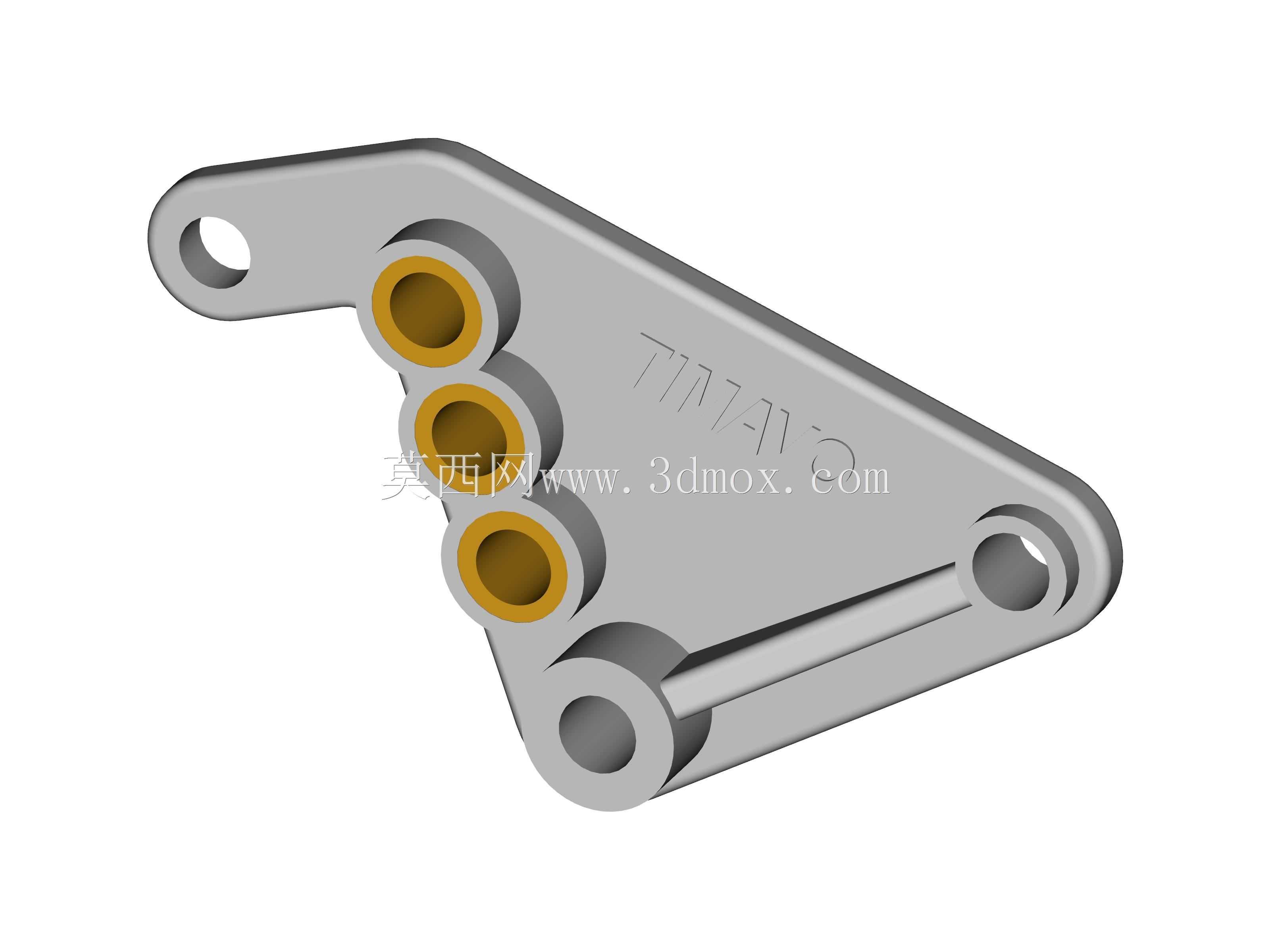

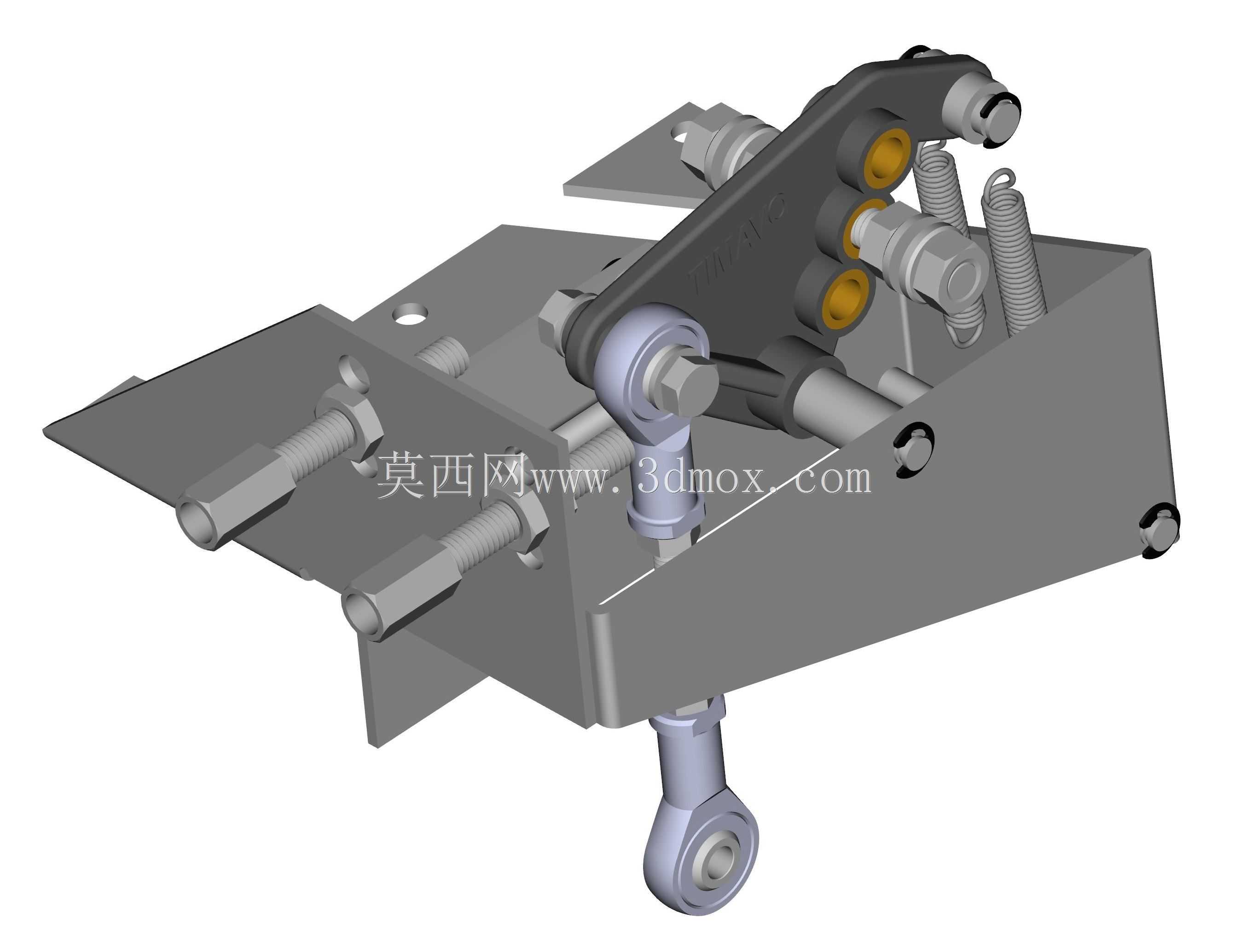

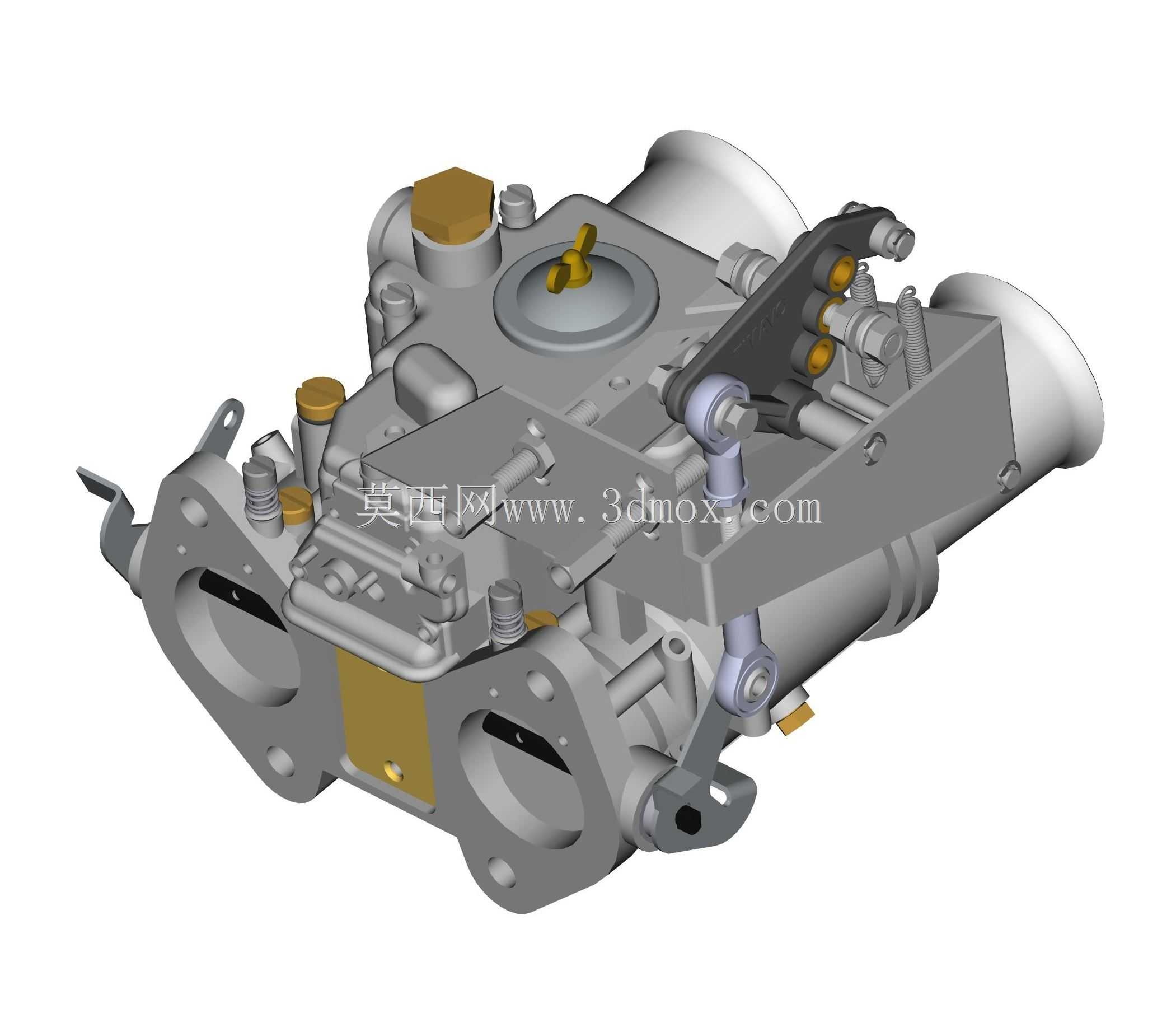

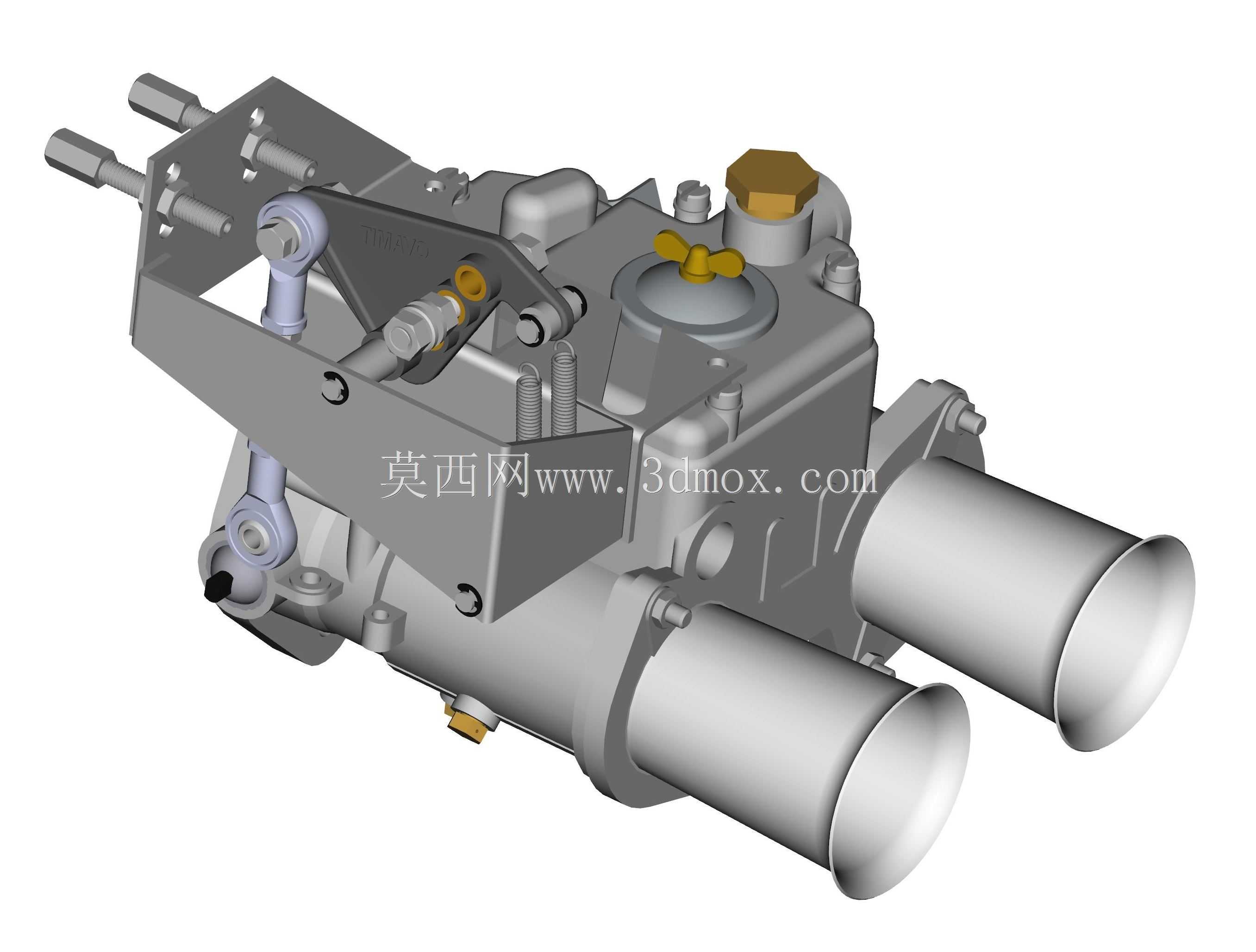

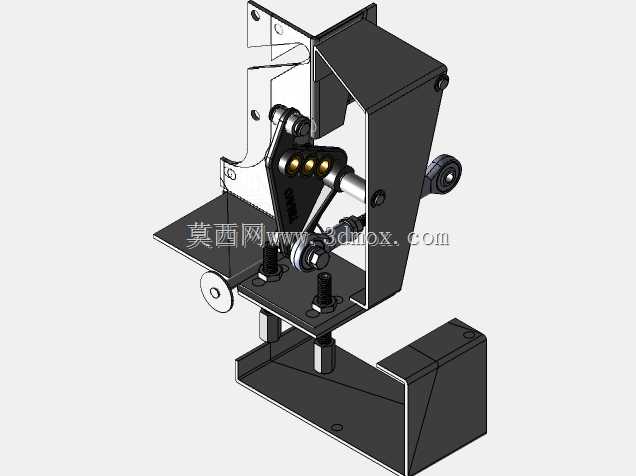

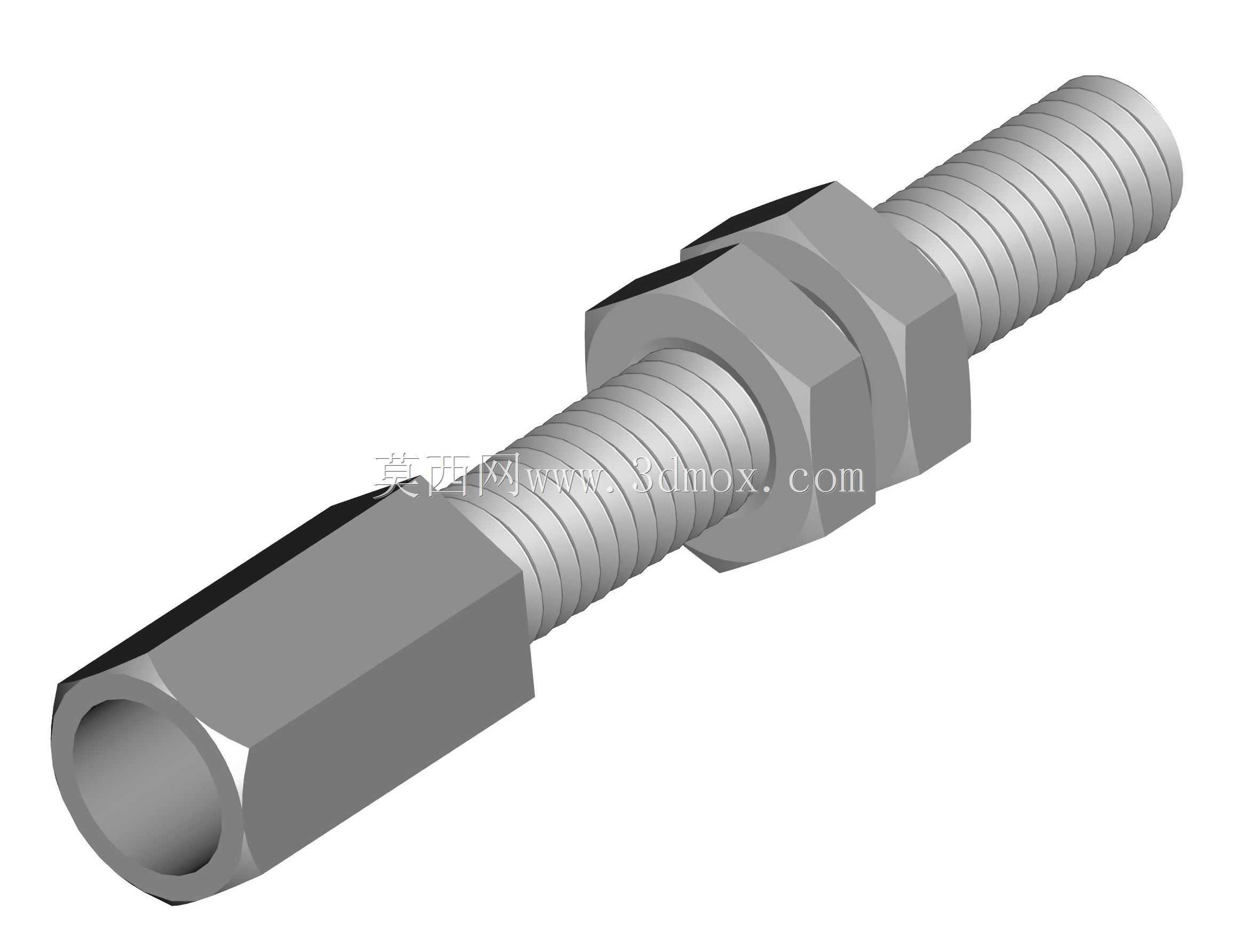

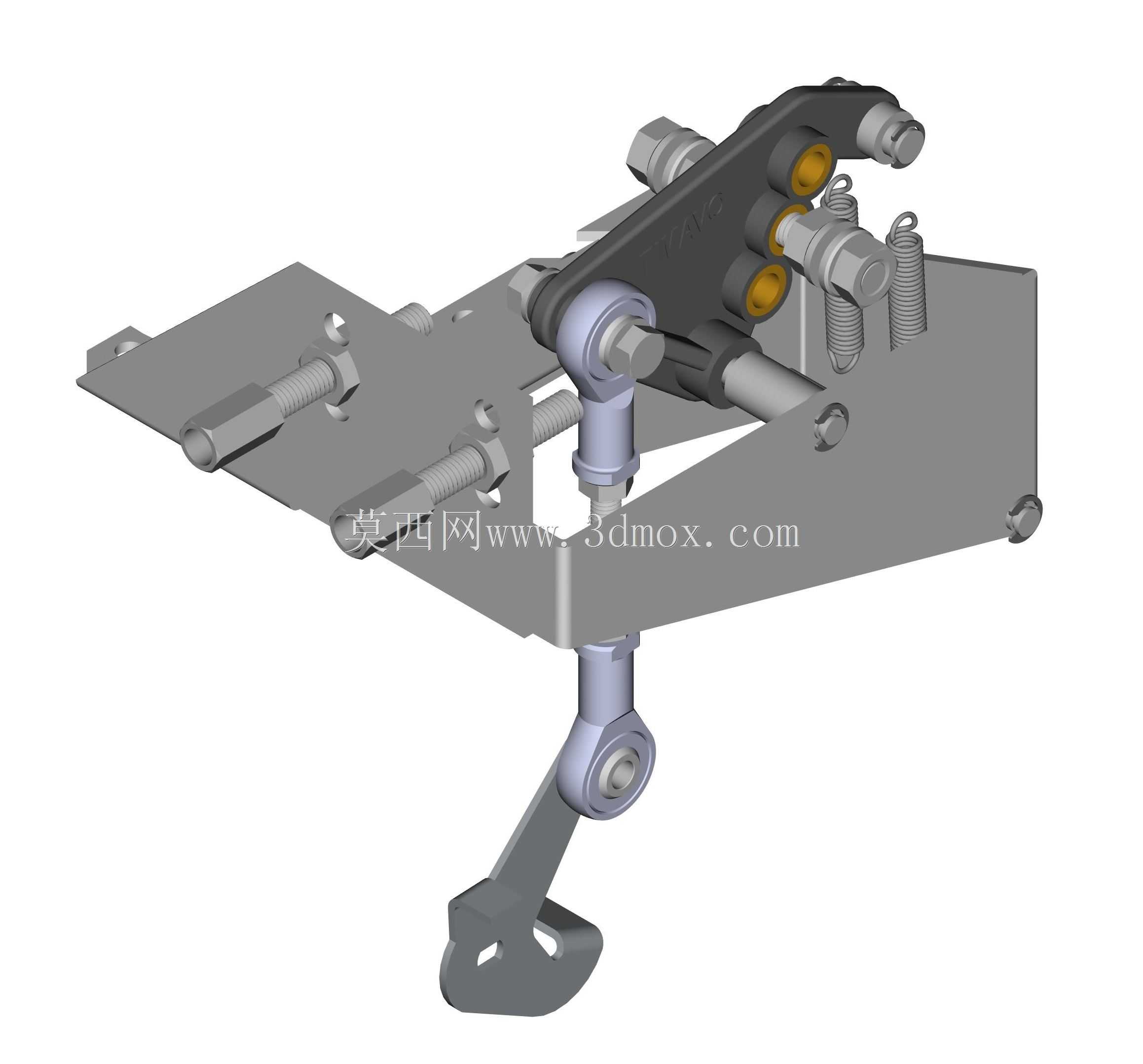

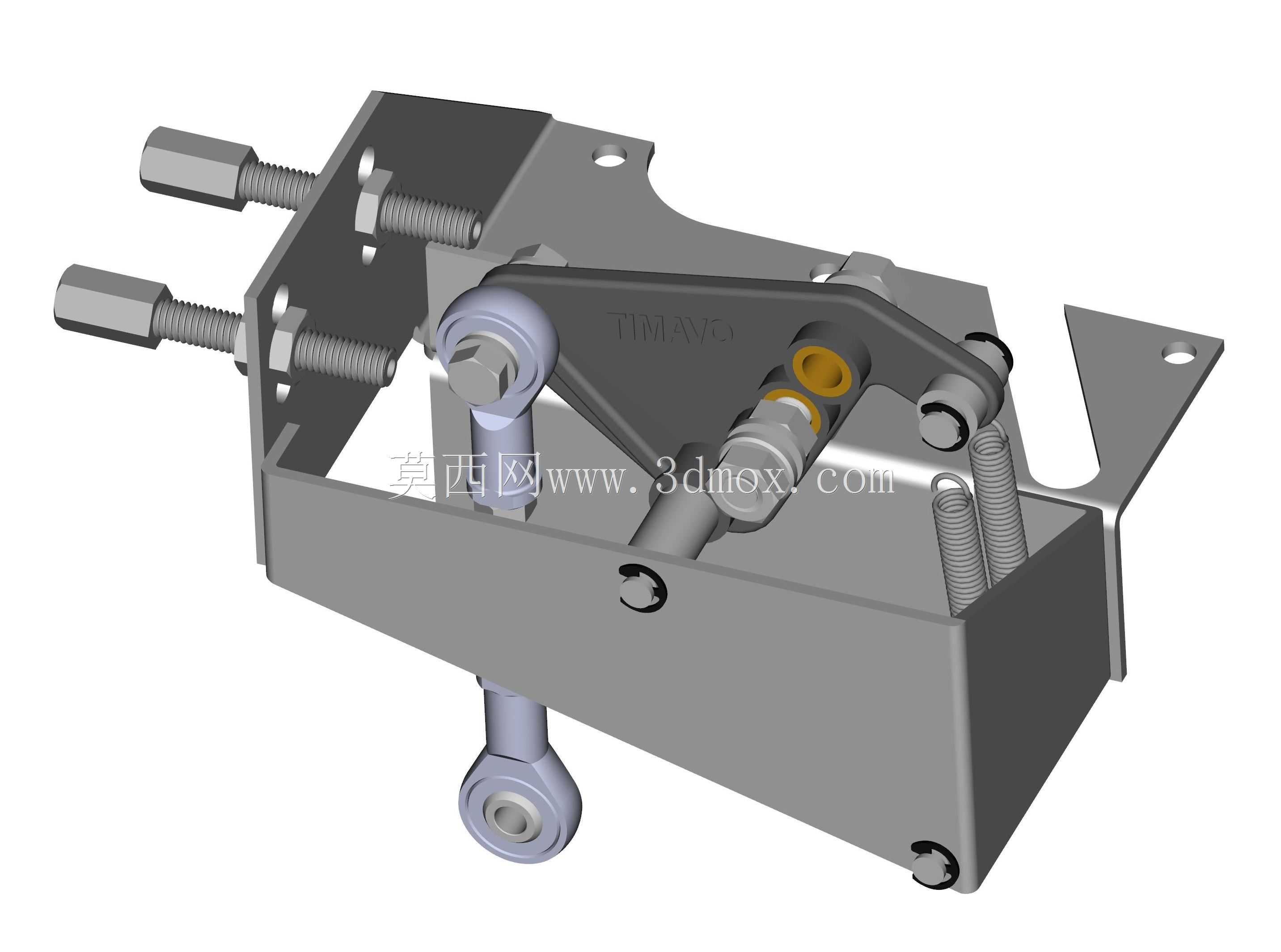

这套连杆结构主要适配侧吸式多腔化油器的节气门同步操控场景，常见于大排量多缸内燃机的进气系统改装、老式高性能动力装置的进气控制回路中，核心作用是将单路操控输入同步传递至多组化油器的节气门轴，保证各缸进气量的一致性，避免多腔化油器因节气门开度不同步导致的各缸空燃比偏差、怠速抖动、高转动力输出不均等问题。从结构设计来看，整套连杆采用摇臂式联动布局，主体摇臂通过三个带衬套的铰接点实现力的传递，铰接位置内嵌的耐磨衬套可降低反复动作带来的磨损，长期使用也不会出现旷量导致的操控虚位。摇臂下端配置杆端关节轴承作为输入连接端，可适配不同角度的操控拉线或拉杆连接，抵消安装面的角度偏差，避免运动卡滞；上端两个输出端分别通过可调长度的拉杆连接两侧化油器的节气门摇臂，拉杆两端的螺纹调节结构可在装配时精准校准两侧节气门的初始开度，保证怠速时节气门完全闭合的同步性，也能在全油门位置保证两侧开度完全一致。整套机构的安装基座直接依托化油器本体的现有安装螺孔固定，不需要额外在进气歧管上加工安装位，安装边界完全贴合韦伯DCOE系列化油器的顶部轮廓，不会与空滤底座、燃油管路、阻风门操控结构产生干涉，整体外伸尺寸控制在化油器本体轮廓外35mm范围内，适配多数车型引擎舱的安装空间，即便是多组化油器并排布置的场景，相邻化油器的连杆机构也不会出现运动碰撞。从运动特性来看，整套连杆的传动比经过匹配设计，操控端的全行程输入刚好对应化油器节气门从全闭到全开的完整转角，不会出现行程浪费或者开度不足的问题，摇臂的铰接点位置经过运动校核，整个动作过程中不存在死点，弹簧回位结构可保证节气门在操控力撤销后快速回到怠速闭合位置，不会出现卡滞导致的转速回落慢问题。在实际装配场景中，这套连杆可直接替换原厂单腔化油器的单路操控结构，不需要对化油器本身做任何改装，仅需替换原有联动片即可完成安装，关节轴承的自润滑特性也降低了后期维护频率，适合在持续高转速运行的动力装置上使用，能有效降低多化油器同步调校的难度，提升进气系统的操控一致性。
