三级平行轴直齿轮减速传动箱结构

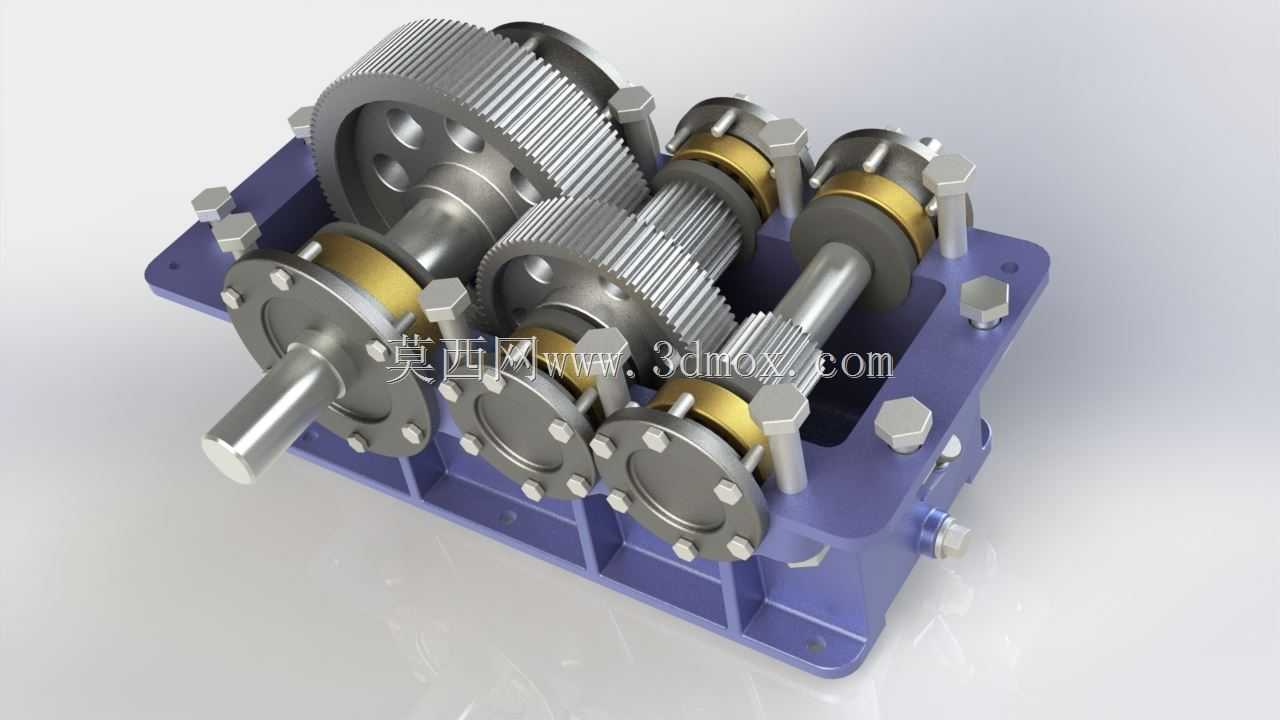

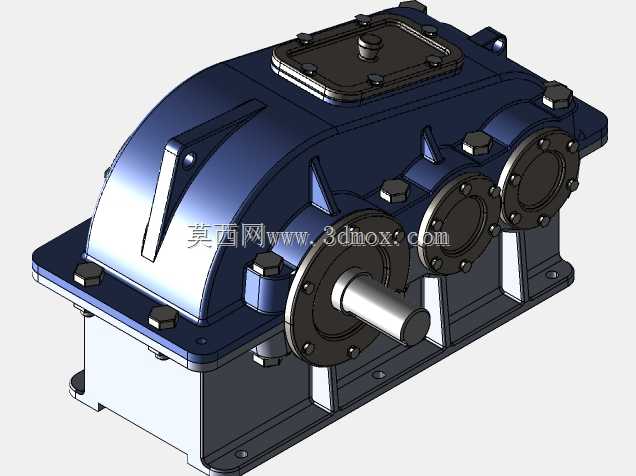

这款平行轴式齿轮传动装置，核心通过多组啮合直齿轮实现固定传动比的转速转换与扭矩放大，是工业传动链路里应用极广的基础部件。从结构布局来看，三根平行布置的传动轴通过轴承支撑在箱体轴承座孔内，输入轴端伸出箱体外侧，可通过联轴器对接驱动电机输出端，输出轴同样外伸用于连接负载端执行机构，整体采用剖分式箱体结构，箱盖与箱座通过沿结合面布置的螺栓紧固，既保证轴系部件装配时的操作便利性，也能在设备运行时提供足够的刚性支撑，抵消齿轮啮合产生的径向与轴向载荷。在实际应用场景中，这类传动箱常配套在输送线驱动端、小型物料提升设备、轻工生产流水线的动力传输环节，也可作为非标自动化设备的动力减速单元，适配需要恒定减速比、中等载荷传递的工况，相比蜗轮蜗杆减速结构，直齿轮平行轴传动的机械效率更高，长期连续运行的能耗损失更小，适合固定转速比的常态化作业场景。设计过程中首先需要根据目标传动比匹配各齿轮副的齿数组合，确认各级齿轮的模数、齿宽参数，保证齿面接触强度与齿根弯曲强度满足额定载荷下的使用寿命要求，轴系设计时要核算各轴段的挠度，避免轴变形过大导致齿轮啮合偏载，加剧齿面磨损。箱体的安装边界设计上，底部预留的安装孔位可直接对接设备机架的安装平面，输入输出轴的轴伸尺寸、键槽规格都按照通用传动接口标准设计，不需要额外加工转接件就能完成与标准动力部件、负载部件的对接，箱体侧面设置的油位观察结构、顶部的透气塞、底部的放油螺塞，都是为了日常维护时的操作便利性设计，齿轮采用浸油润滑方式，箱体内腔预留的储油空间可以保证下部齿轮浸入润滑油的深度符合润滑要求，运转时带起的润滑油可以飞溅到上部轴承、齿轮啮合面，实现无额外润滑系统的自润滑效果，降低整套传动单元的结构复杂度与后期维护成本。轴承端盖采用凸缘式结构通过螺栓固定在箱体侧壁，既可以对轴承外圈进行轴向定位，也能通过端盖处的密封件阻挡箱体内润滑油渗漏，同时阻挡外部粉尘、碎屑进入箱体内部污染润滑介质与传动部件。
