工程机械用cx210型履带链节结构设计

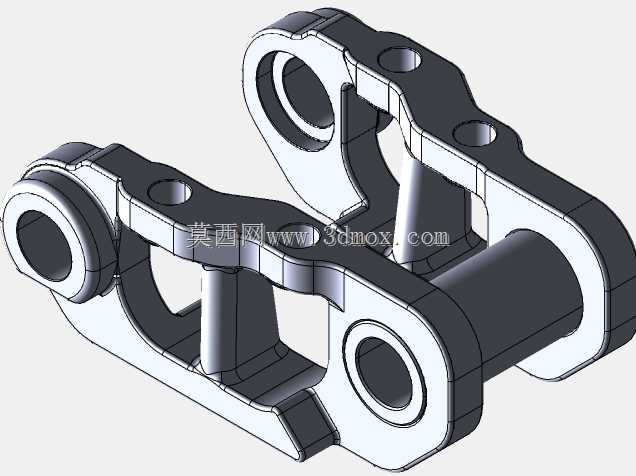

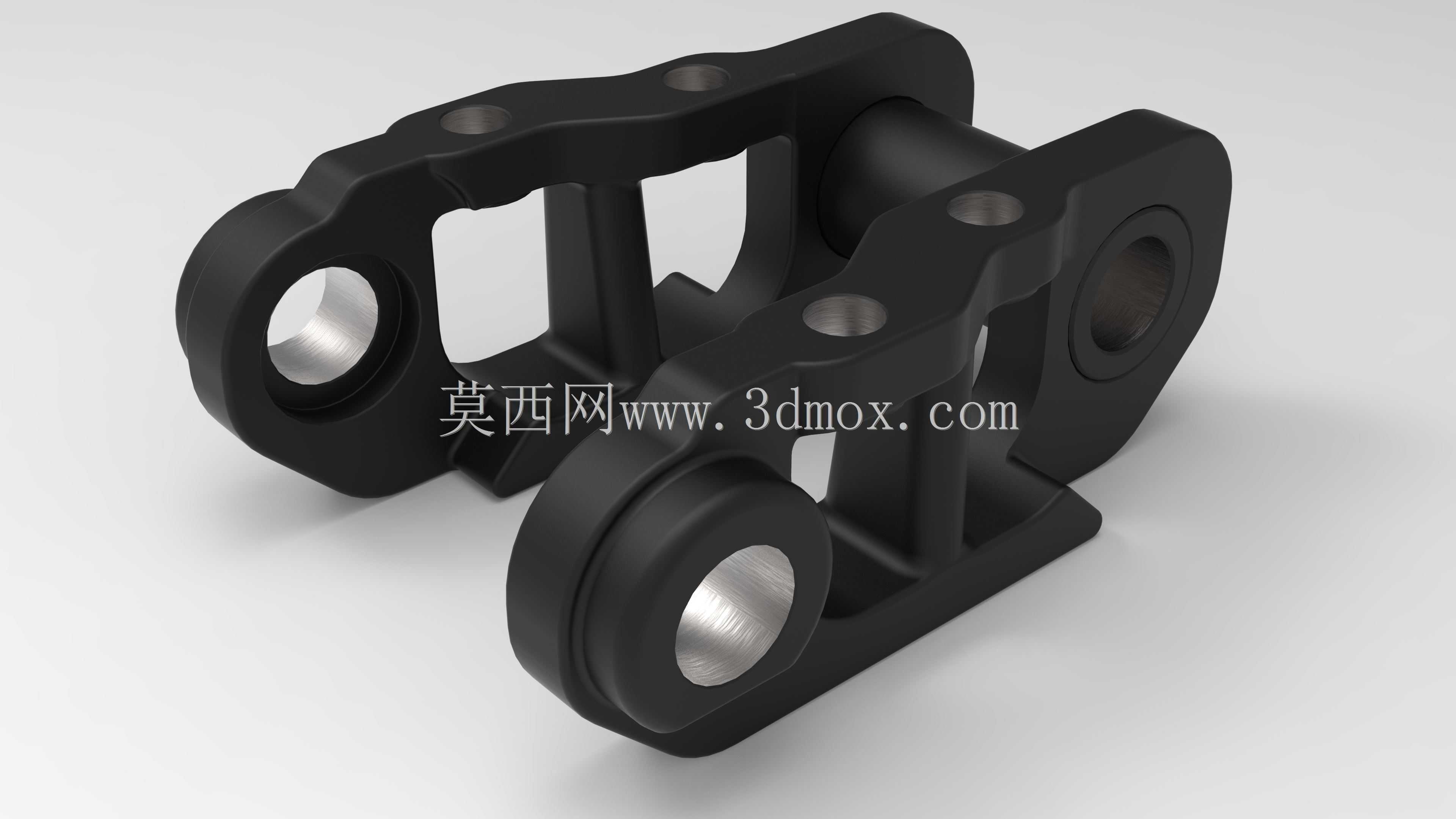

履带链作为履带式工程机械行走系统的核心承载部件，直接决定设备在复杂工况下的通过性与承载可靠性，这款cx210规格的履带链节，主要适配20吨级履带式工程设备的底盘行走总成，常见于矿山采掘、土方转运、基建施工等场景的设备上，承担整机重量传递、驱动啮合、行走导向的核心作用。从结构设计来看，该链节采用分体式铰接布局，主体为对称式双肋承载结构，相邻链节通过销轴贯穿铰接孔实现串联，铰接孔内预留了衬套安装位，可通过压装耐磨衬套降低销轴转动过程中的磨损速率，延长履带总成的维保周期。链节上部设置的多个定位孔，用于固定履带板，孔位的位置度公差控制在0.1mm以内，保证履带板安装后贴合紧密，避免作业过程中出现履带板松动脱落的问题。链节的外形轮廓做了圆弧过渡处理，既消除了应力集中风险，也能减少行走过程中与碎石、硬土的卡滞概率，铰接端的凸台结构做了加厚处理，对应驱动轮啮合的接触面预留了足够的磨损余量，即使在砂石磨粒磨损严重的工况下，也能保证足够的使用寿命。安装边界方面，该链节单节铰接中心距匹配210节距的履带系统，铰接孔内径适配标准直径的履带销轴，安装时相邻链节铰接后转动间隙控制在0.2-0.5mm之间，既保证转动灵活性，又避免间隙过大造成的冲击载荷。设计过程中针对链节的受力路径做了优化，承载肋板的走向完全匹配整机重量传递与驱动扭矩作用的应力方向，在保证整体强度满足重载冲击要求的前提下，尽可能去除非承载区域的冗余材料，降低单节链节的自重，减少行走系统的无效负载。实际应用中，这类链节组装成的履带总成，可适应泥泞、碎石、硬质岩石路面等多种复杂工况，铰接部位的密封结构可阻挡泥沙进入铰接摩擦副，降低磨粒磨损带来的失效风险，链节的材质选用高强度合金结构钢，整体经过调质处理后铰接孔与啮合面做表面淬火，表面硬度达到HRC55以上，兼顾芯部韧性与表面耐磨性能，能够承受设备行走过程中的交变冲击载荷，避免出现链节断裂、铰接孔失圆等常见失效问题。
