齿轮加工回转式工装夹具三维结构

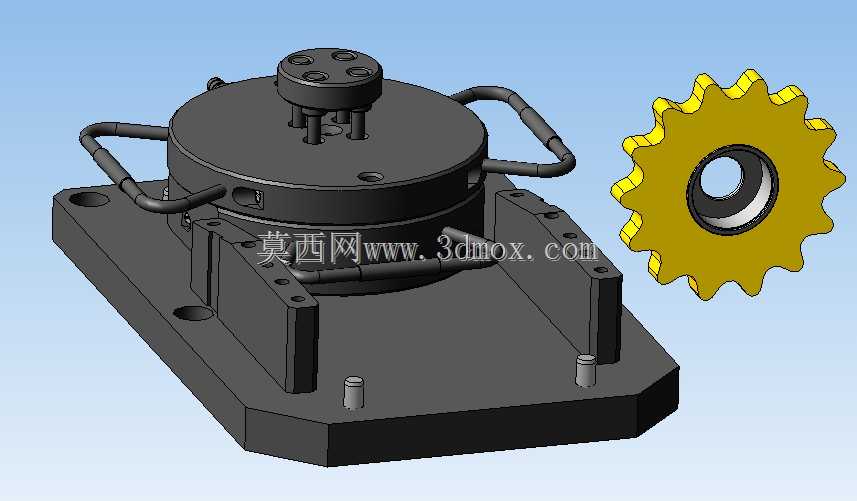

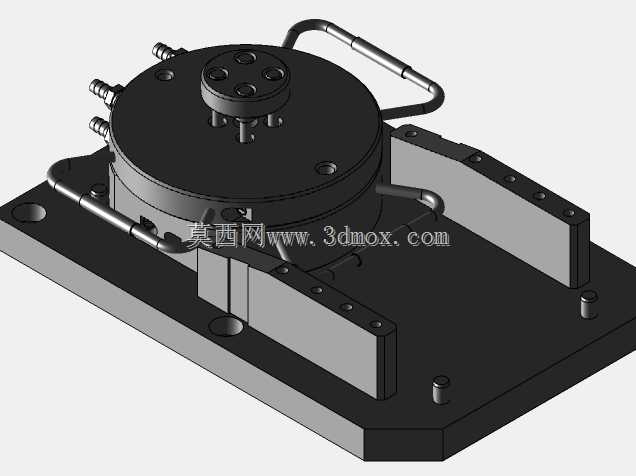

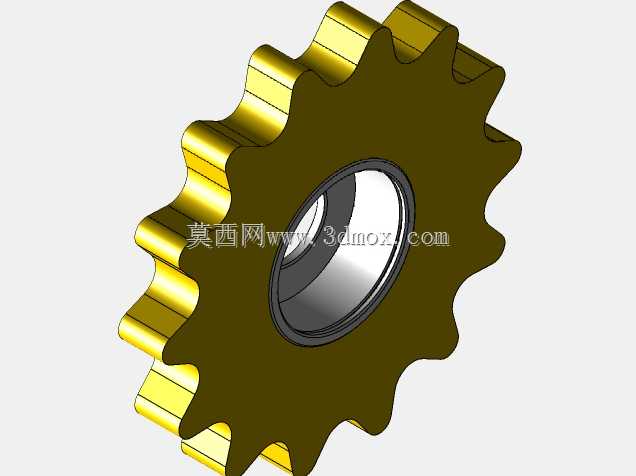

这套工装结构主要面向盘类齿轮零件的机加工工序装夹需求，适配滚齿、插齿、齿部倒角等多道齿形加工工位的装夹定位场景，在中小批量齿轮加工产线、工装夹具实训教学场景中都有对应的应用空间。整套结构以底部矩形安装底座作为承载基础，底座上预留的沉头安装孔可直接与机床工作台T型槽配合，通过螺栓完成刚性固定，安装边界覆盖常规小型滚齿机、插齿机的工作台装夹范围，无需额外制作过渡连接板即可完成装夹固定。底座上方的圆形回转主体是整套工装的核心功能部件，主体两侧设置的弯折式操作手柄可带动上部回转结构做定角度转动，方便操作人员在加工过程中调整工件周向位置，无需松脱整体装夹即可完成多工位齿形的加工对位，减少重复装夹带来的定位误差。上部的多柱式定位压紧结构，可穿过齿轮零件的中心内孔完成径向定位，顶部的压紧盘通过螺栓锁紧后可将齿轮毛坯牢牢压合在回转工作台面上，避免加工过程中受切削力作用出现工件窜动、偏摆的问题。设计过程中重点考虑了装夹操作的便捷性，两侧手柄的握持位置做了圆弧过渡处理，操作人员转动回转台时无需额外借助辅助工具，手动即可完成角度调整；定位柱的尺寸公差按照H7/g6的小间隙配合设计，既保证工件装拆顺畅，又能控制径向定位误差在0.02mm以内，满足齿轮加工的形位公差要求。配套展示的齿轮零件为典型的渐开线圆柱直齿轮，内孔带台阶结构，与工装的定位轴段完全适配，齿部的加工精度可通过工装的定位精度直接保障，避免因装夹偏差导致齿圈径向跳动超差。整套结构的受力路径经过优化，切削力可通过回转主体直接传递到底部安装底座，不会在压紧螺栓处形成额外的应力集中，长期使用也不会出现工装变形、定位精度下降的问题。底座上额外设置的两个定位销可作为回转角度的粗定位基准，配合回转主体内部的分度结构，可快速完成等分齿位的对位调整，降低操作人员的对位难度，提升单工序的加工效率。
