航模用两冲程螺旋桨驱动动力装置结构

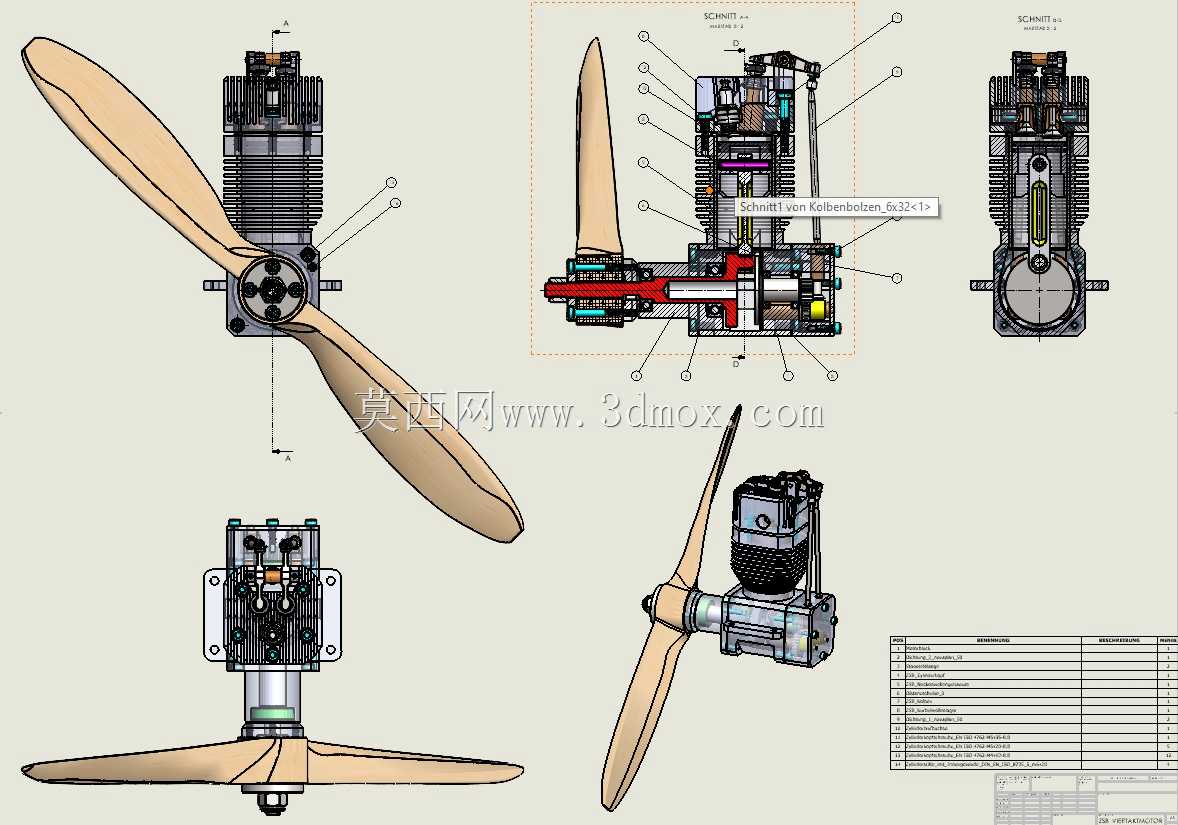

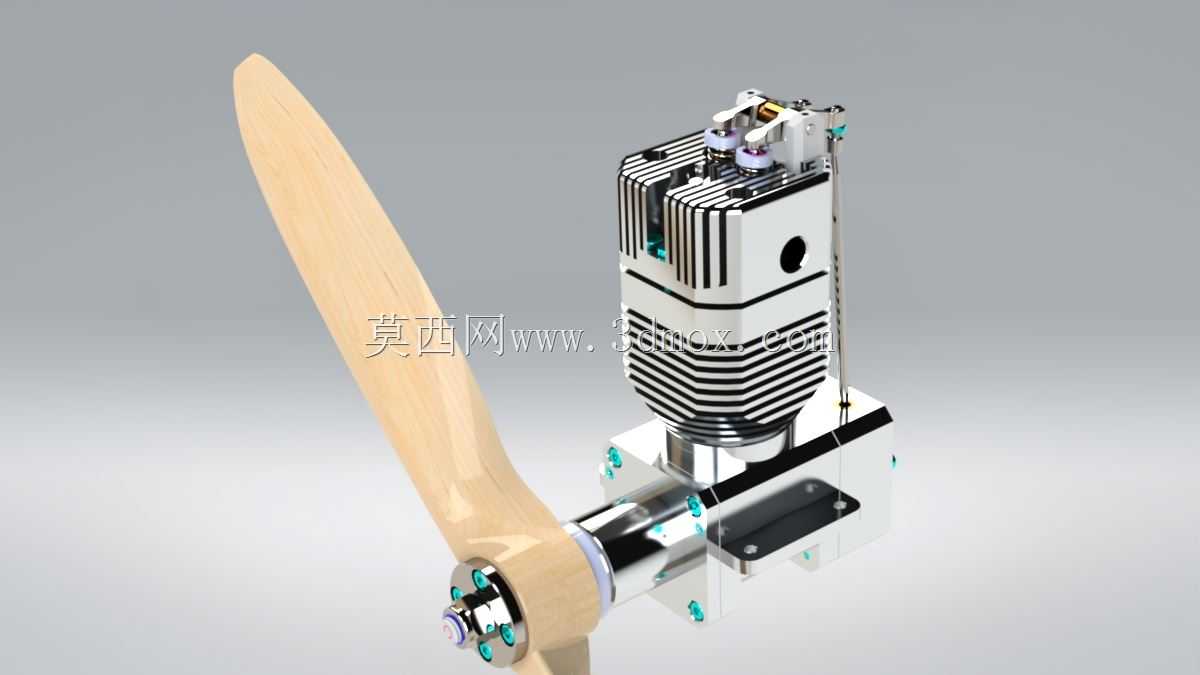

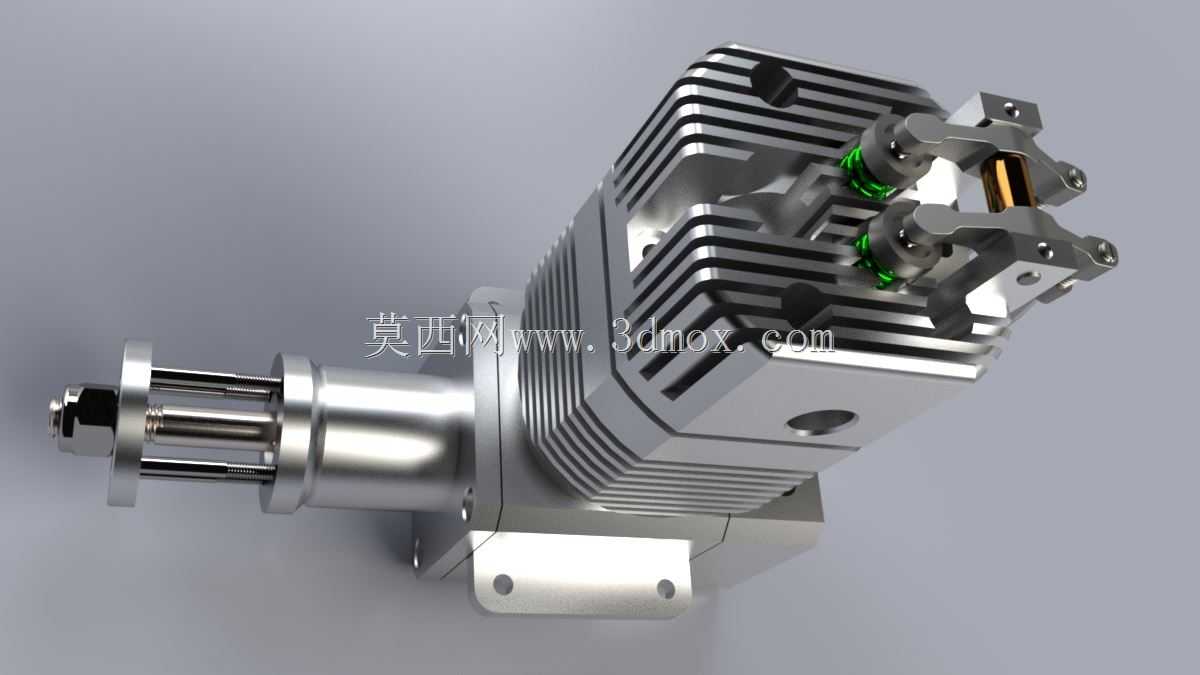

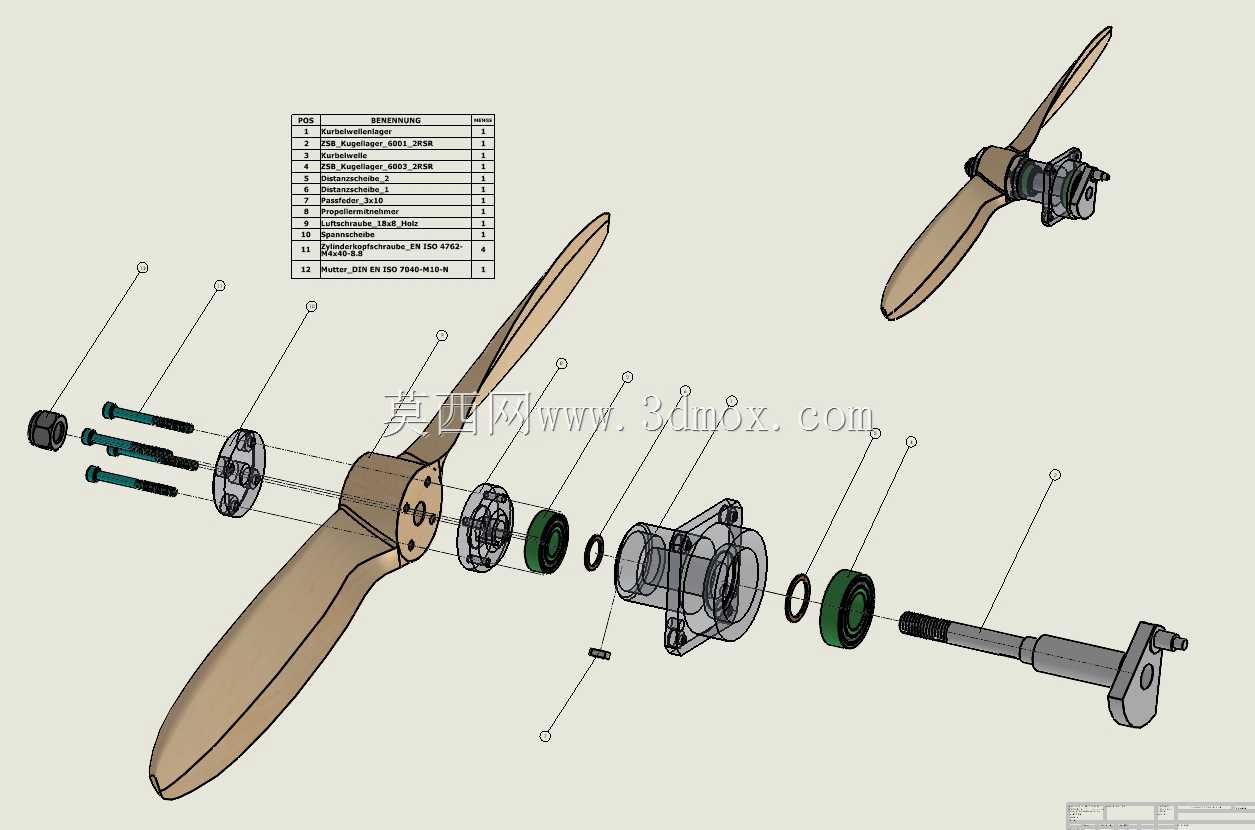

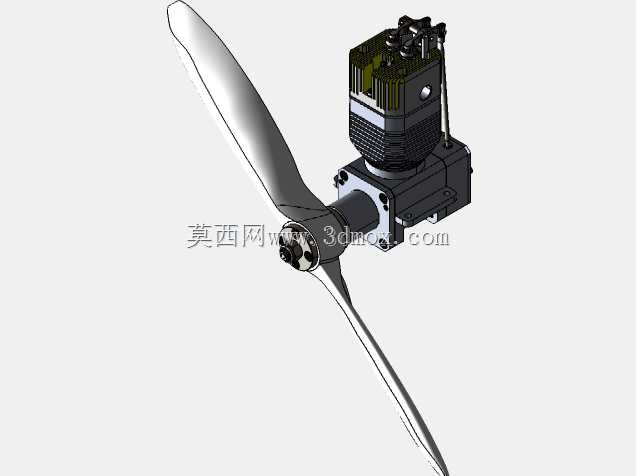

这套动力结构主要面向固定翼航模、小型无人验证机的动力场景，核心是通过活塞式内燃机输出扭矩，直接驱动前置螺旋桨产生拉力，为飞行器提供前飞的动力来源。从结构布局来看，动力单元采用单缸风冷的设计思路，缸体外侧布置密集的散热鳍片，依靠飞行过程中的迎面气流完成散热，省去了额外的水冷管路与散热组件，有效降低整体自重，适配航模类产品对重量的严苛要求。螺旋桨采用双叶木质结构的安装接口，桨根通过锁紧压盖固定在曲轴输出端，安装位预留了标准的桨距调节间隙，可根据不同飞行工况调整桨叶角度，匹配起飞、巡航等不同阶段的拉力需求。安装边界上，动力单元后侧设计有标准化的四点安装法兰，法兰孔位的间距与孔径适配主流航模机身的发动机安装座尺寸，安装面的平面度公差控制在0.05mm以内，保证动力单元安装后曲轴与机身轴线的同轴度，避免高速运转时产生额外振动。从功能特性来看，该结构集成了完整的燃油供给、点火、排气组件，化油器布置在缸体侧方，与进气道直接连通，减少进气阻力；排气口朝向斜下方布置，避免排气气流冲刷机身尾部结构；点火模块固定在缸体后侧的支架上，高压线路走线预留了足够的安全间隙，避免与运动部件产生干涉。设计过程中重点平衡了动力输出与自重的关系，曲轴采用偏心配重结构抵消活塞往复运动的惯性力，缸体、曲轴箱等壳体件采用轻量化的铝合金材质，在保证结构强度的前提下尽可能降低冗余重量。螺旋桨的气动外形经过匹配性设计，桨叶翼型采用低速高升力的翼型剖面，在发动机额定转速区间内能够保持较高的推进效率，避免出现桨叶失速导致的拉力骤降。整机的外部轮廓尺寸充分考虑了航模机头的整流罩安装空间，缸体顶部的火花塞、散热鳍片的最大外径均控制在常规航模整流罩的包容尺寸范围内，安装后可配合整流罩完成整机的气动减阻设计，不会出现结构突出导致的额外气动阻力。
