Flipsky等式6374款无刷电机结构设计

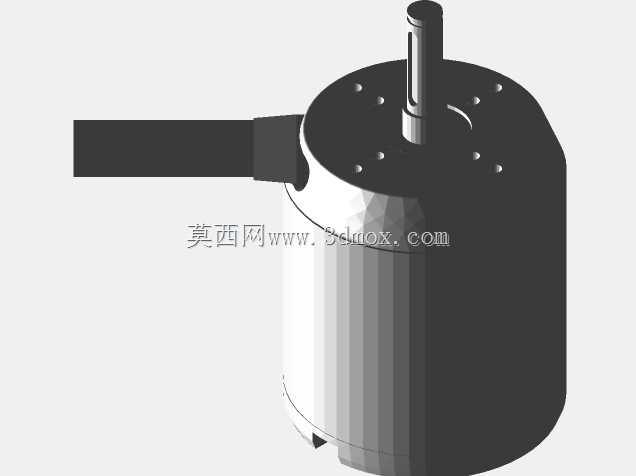

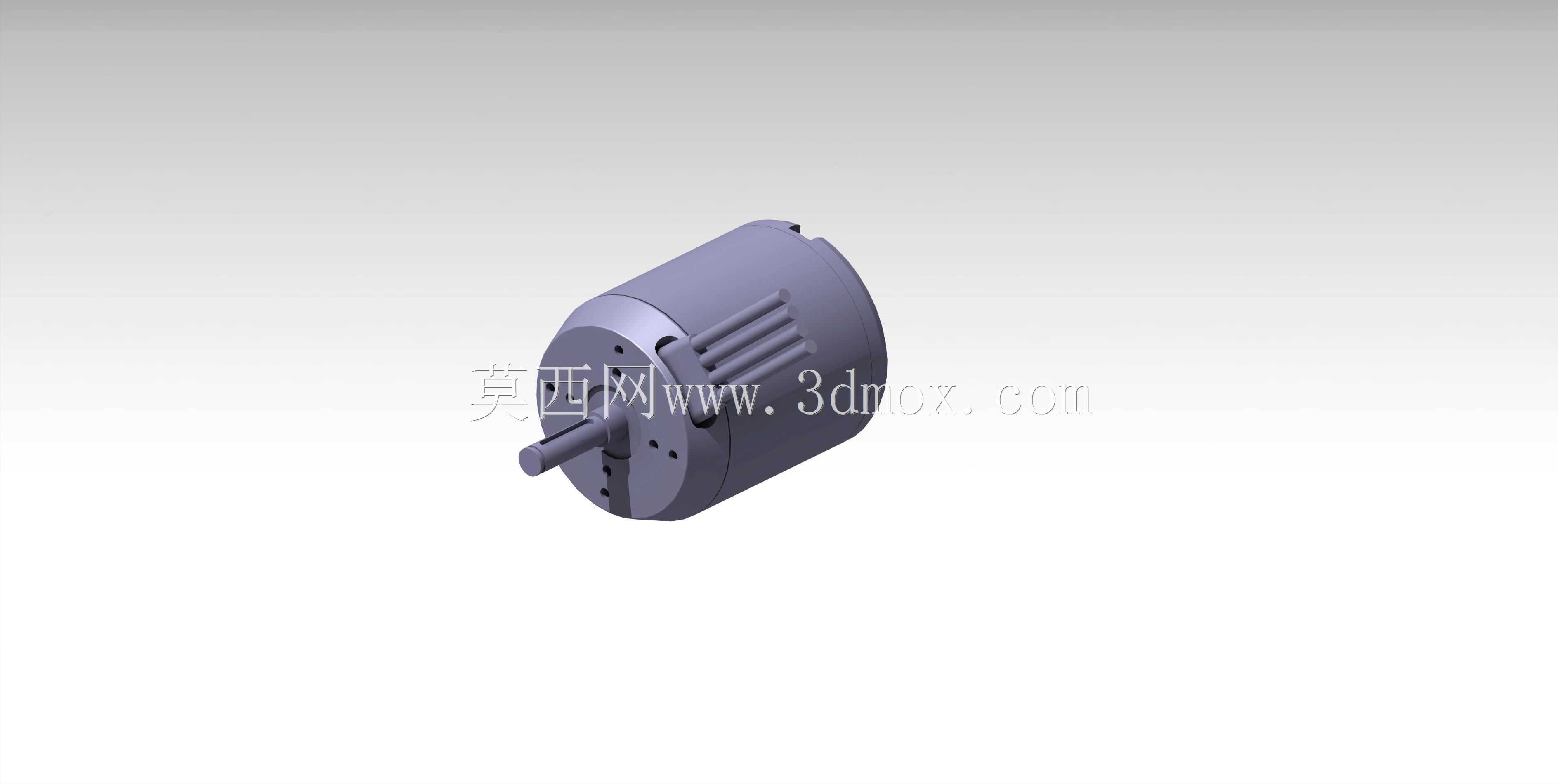

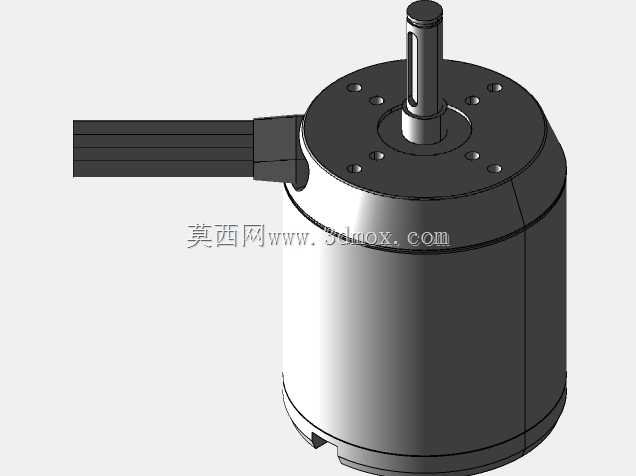

这款无刷电机的三维结构完全围绕轻型电动交通设备的动力需求搭建，目前在电动滑板、轻型电动自行车这类个人短途代步装备上应用广泛，作为整套设备的动力输出核心，它需要在紧凑的安装空间内输出足够扭矩，同时兼顾长时间运行的散热与可靠性。从实际使用场景来看，这类电机常被安装在电动滑板的桥架位置、轻型电助力车的轮组或中置安装位，需要承受骑行过程中的颠簸振动，还要应对频繁加减速的负载波动，因此结构设计上首先考虑了安装边界的适配性：电机本体直径控制在63mm，轴向长度74mm，这个尺寸刚好能匹配多数轻型代步设备的安装位预留空间，不会出现突出车架、干涉轮组转动的问题。输出轴采用直径8mm、长度32mm的规格，搭配3×20mm的键槽结构，安装传动件时可以通过键连接传递大扭矩，避免轴与传动轮之间出现打滑空转的情况，130mm长度的电机导线预留了足够的布线空间，安装时可以顺着车架走线槽排布，不会出现导线长度不足需要额外接驳的问题。从功能特性来看，这款14极的BLDC电机在低转速区间就能输出充足扭矩，启动时不会出现普通有刷电机的卡顿感，运行过程中碳刷磨损的问题也被彻底规避，后期维护成本更低。设计过程中外壳特意做了轴向散热筋结构，电机持续大负载运行时，绕组产生的热量可以通过外壳的散热筋快速散出，避免内部磁钢因为高温出现退磁问题，影响电机使用寿命。端盖的安装孔位采用对称排布设计，不管是正装还是反装都能匹配安装支架的孔位，给设备整体结构布局留出了更多调整空间，不需要为了适配电机安装位特意修改车架的原有结构。做三维建模的时候，每一处安装尺寸都做了公差预留，轴径与轴承位的配合、端盖与定子的同轴度都按照实际加工装配的要求设置，导入装配环境时可以直接和桥架、传动轮、安装支架做干涉检查，不用反复调整尺寸就能完成整套动力系统的布局，对于做轻型电动代步设备开发的结构工程师来说，能直接用来做整机的动力匹配校核，也可以参考这个结构做同功率等级电机的改型设计，调整绕组参数或者轴长就能适配不同的安装需求。
