内燃机车驾驶室人机工程布局设计

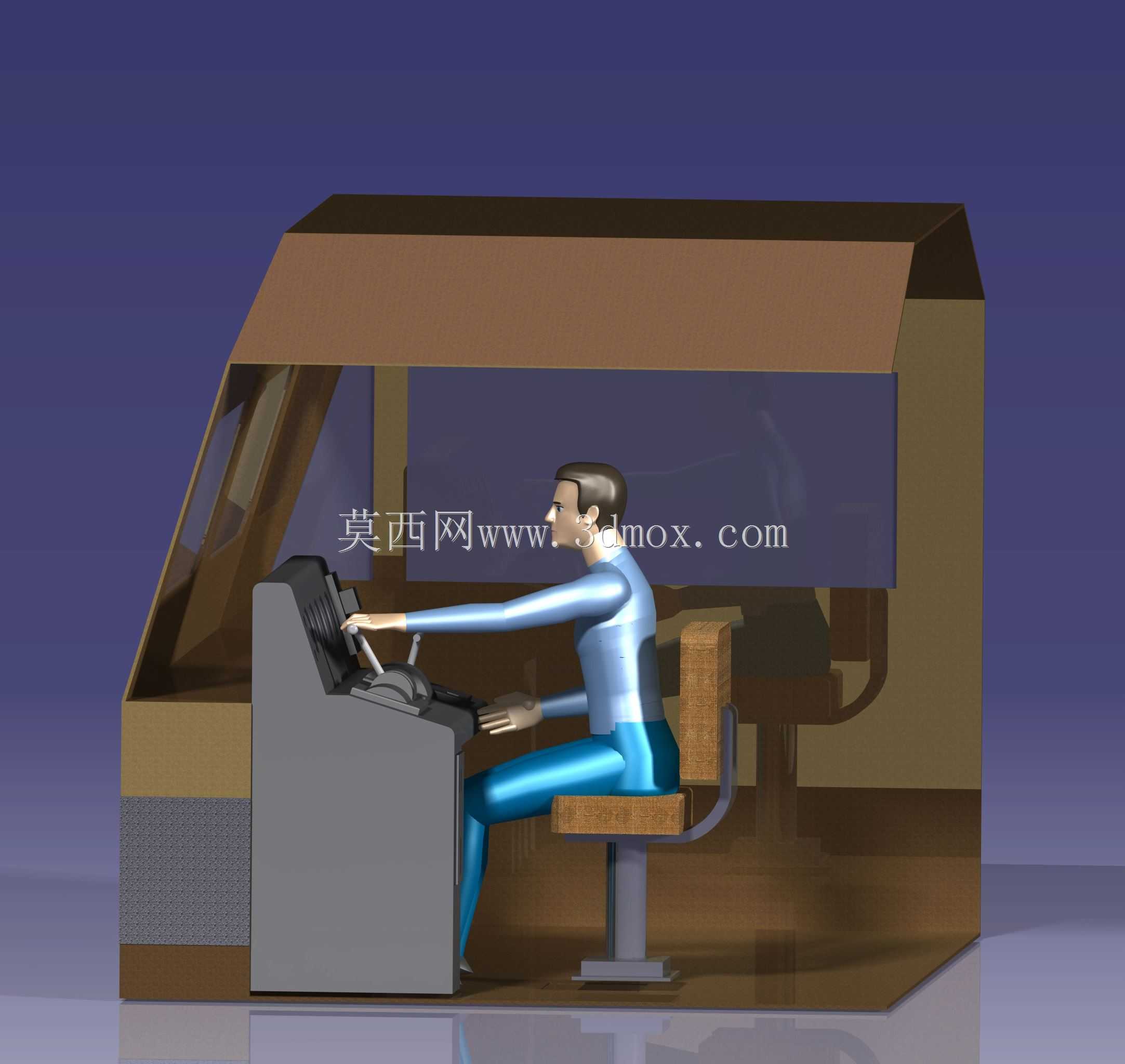

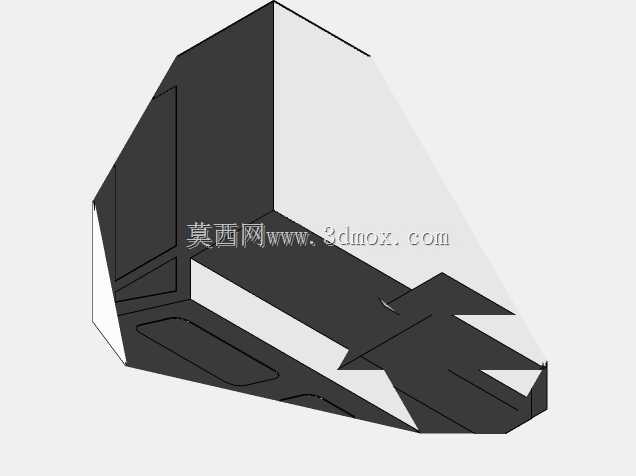

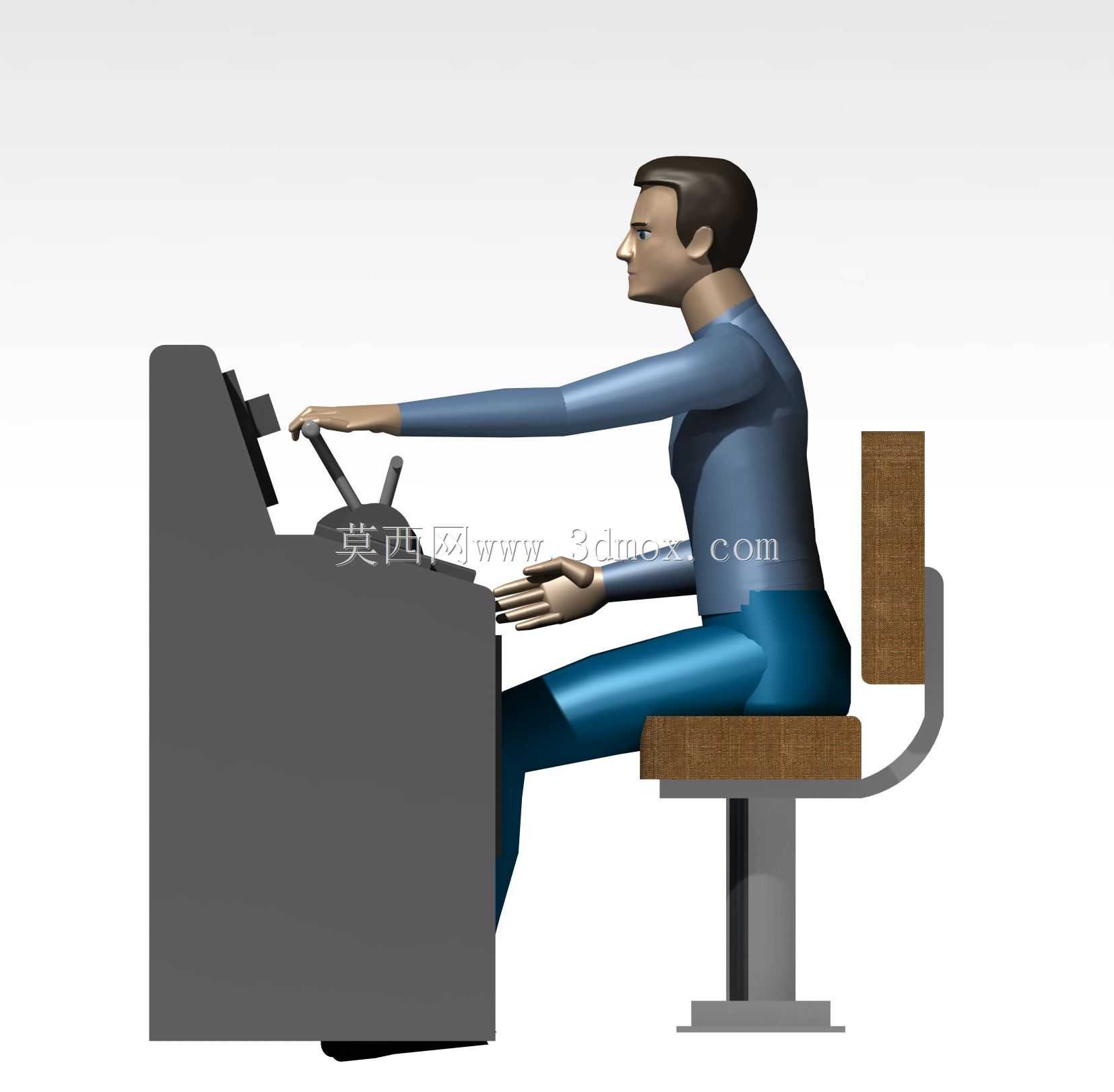

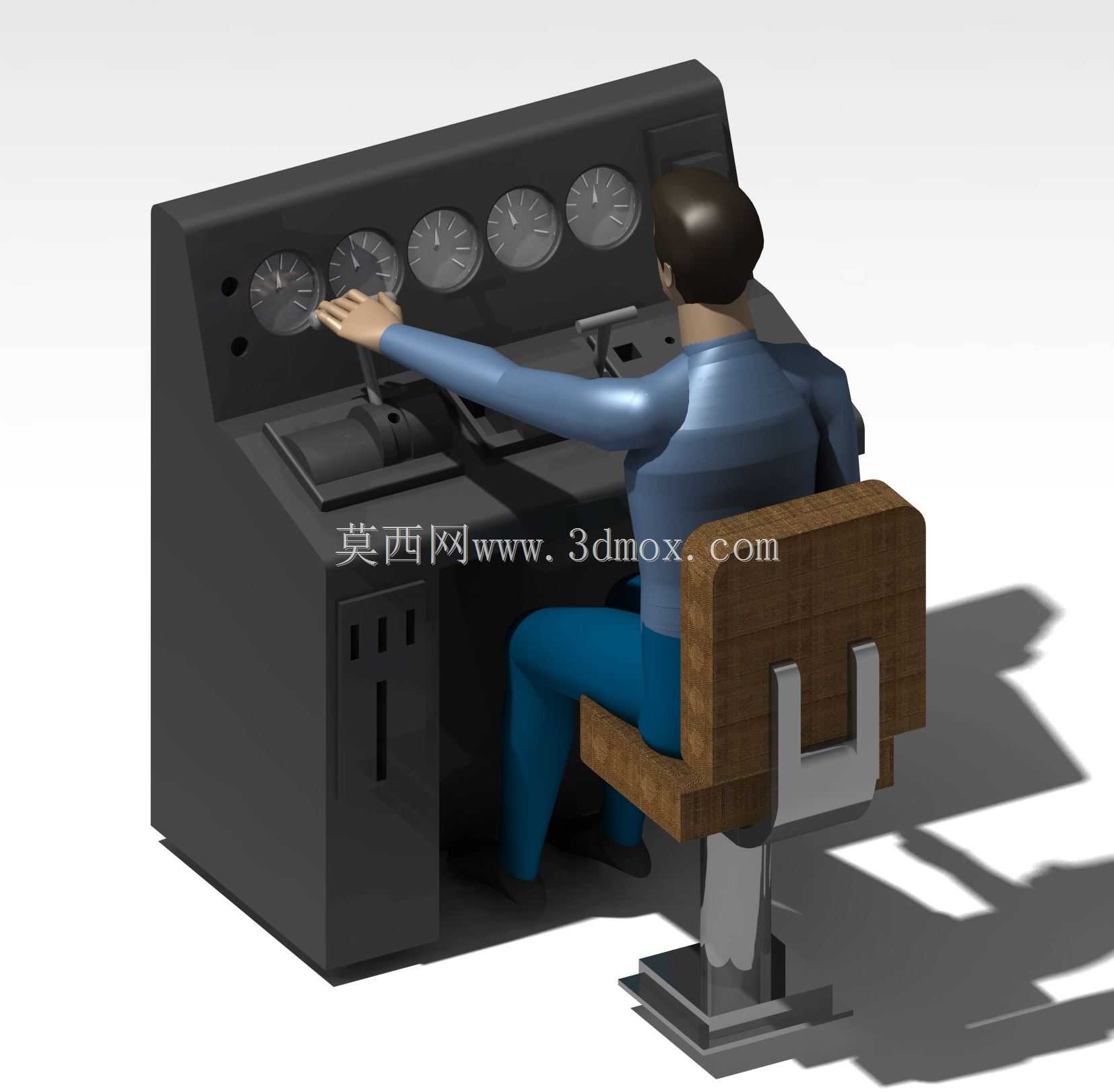

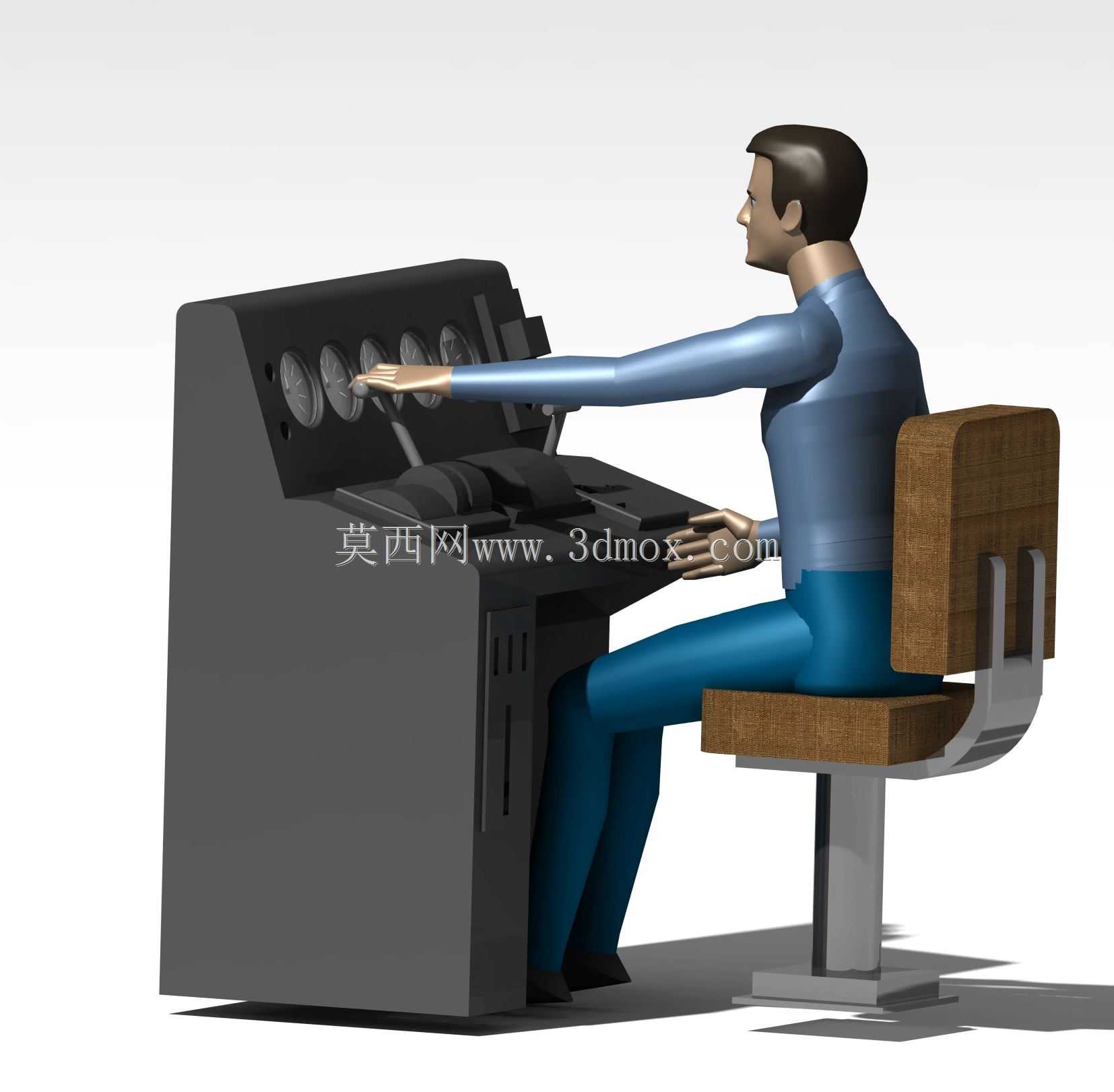

该模型聚焦内燃机车驾驶舱的人机交互合理性设计，核心围绕驾驶员长时间作业的操作可达性、姿态舒适性展开布局还原，可直接用于机车驾驶舱前期方案验证、操作界面优化的三维评审环节。从实际应用场景来看，机车驾驶员单次值乘时长往往达到数小时，驾驶位与操纵台的相对位置直接决定操作疲劳度与应急反应速度，模型中还原的标准驾驶人体姿态，严格按照成年男性第50百分位人体尺寸搭建，手臂前伸操作操纵杆的角度、手腕放置于台面的高度、背部与座椅靠背的贴合角度，都匹配实际驾驶作业的常用姿态，避免出现操作盲区或者肢体过度伸展的问题。操纵台的布局边界参考现役主流内燃机车的台面尺寸设置，常用操纵杆件布置在手臂自然前伸的舒适操作区间内，高频操作的手柄距离座椅靠背前缘的水平距离控制在350mm至550mm区间，垂直高度处于坐姿肘高上下100mm范围内，保证驾驶员无需前倾身体即可完成所有常规操作。驾驶座椅采用带腰托的固定式结构设计，座面高度距离地板面的尺寸匹配脚踏机构的操作高度，座椅前缘与操纵台下部预留足够的腿部活动空间，保证驾驶员腿部可以自然屈伸，不会出现磕碰台体的问题。设计过程中优先考虑操作逻辑的合理性，将紧急制动类操纵件布置在最易触及的区域，辅助功能控件排布在次要操作区，同时预留了台面仪表安装的平面空间，所有控件的排布间距满足戴手套操作的尺寸要求，避免相邻操作件间距过小引发误触。整个舱体的安装边界充分考虑机车车体的内部宽度限制，座椅中心与舱体侧壁预留足够的侧身活动余量，操纵台的整体深度不超过车体内部的可用进深，保证整套驾驶舱布局可以直接适配现有内燃机车的车体安装接口，无需额外改动车体主体结构即可完成换装验证。模型中还原的人体模型可直接用于视野校核，通过调整眼部位置即可模拟不同身高驾驶员的前方瞭望视野、仪表观察视野，提前规避操纵台结构遮挡视线的设计缺陷。
