汽轮机叶轮叶片组结构三维设计

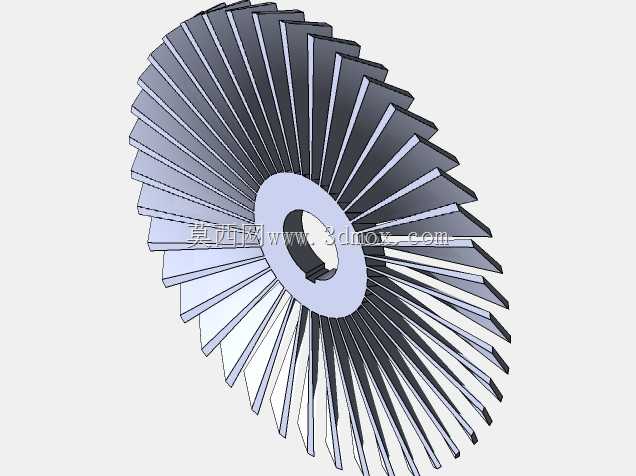

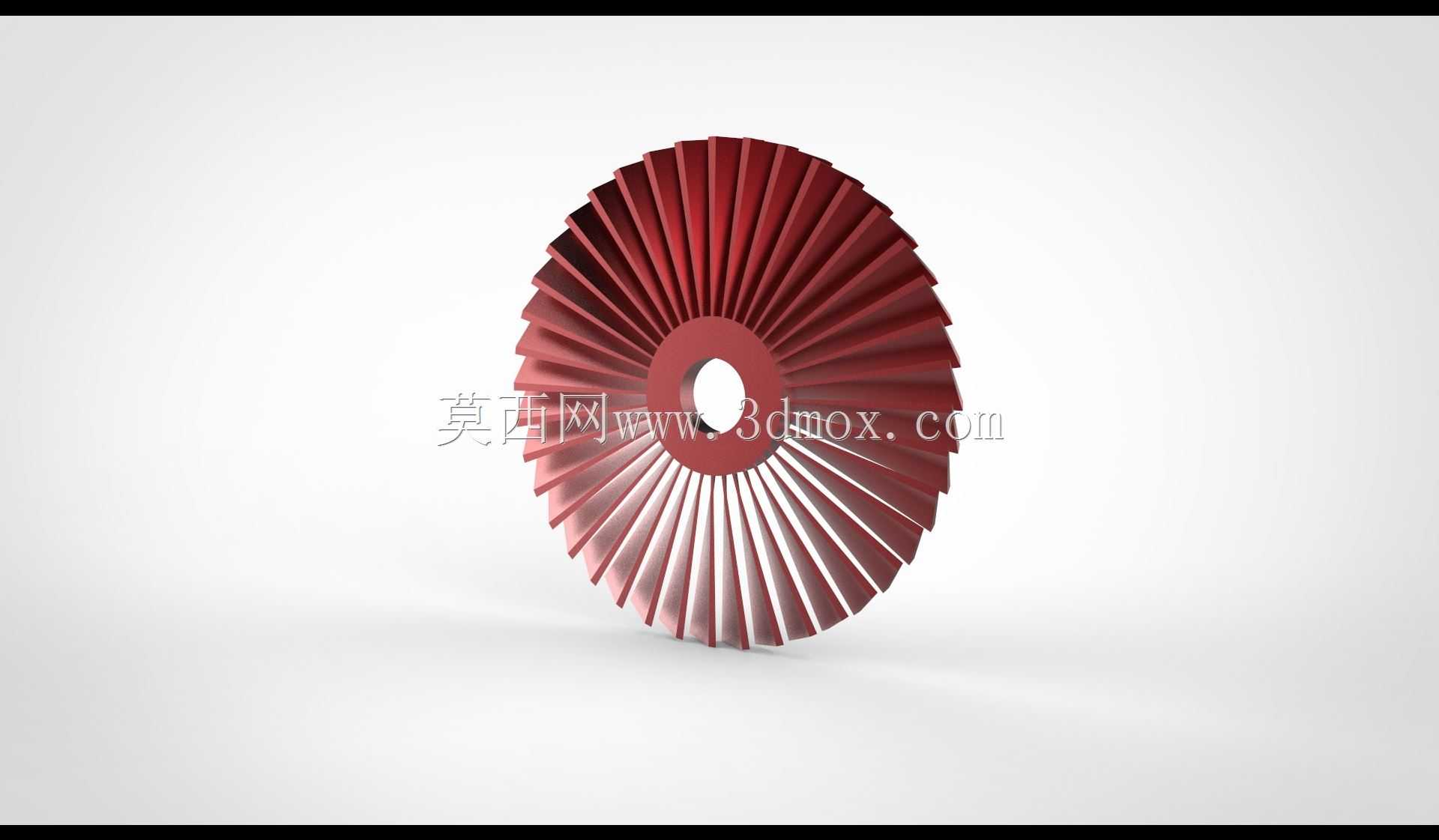

这套汽轮机叶片组模型，还原了冲动式汽轮机单级叶轮的完整叶片排布结构，可直接用于热力透平设备的结构设计参考、有限元分析前处理建模以及装配干涉校验工作。从实际电厂运行场景来看，这类带围带结构的径向排布叶片，主要承担蒸汽热能到转子旋转机械能的转换职能，高温高压蒸汽经喷嘴加速后冲击叶型曲面，推动整根转子带动发电机或工业驱动负载运转，是火电、核电以及工业驱动汽轮机组的核心做功部件。

设计层面上，叶型采用了变截面扭叶片构型，从叶根到叶顶的截面弦长、安装角连续渐变，能够适配沿叶高方向不同的蒸汽圆周速度，减少气流流动损失，避免叶顶部位出现气流脱流、涡流等问题，提升整级的通流效率。叶根部分采用了外包型T型叶根结构，与叶轮轮缘的安装槽精准匹配，安装时可沿轮缘周向槽滑入定位，配合锁紧件能够承受高速旋转下的巨大离心载荷，同时抵消蒸汽作用力带来的弯扭复合应力。

安装边界方面，整圈叶片沿叶轮周向均匀排布，相邻叶片的叶顶围带紧密贴合，装配后形成整圈的刚性连接结构，既可以调整叶片的固有振动频率，避开运行转速下的共振区间，也能减少叶顶部位的蒸汽泄漏，提升级效率。模型还原了叶片与叶轮配合的所有关键尺寸，包括叶根与轮槽的配合公差带、叶顶与汽缸隔板之间的间隙预留值、叶片安装角的周向定位基准，在做结构校核时，可以直接提取叶型表面的曲面数据导入仿真模块，开展不同工况下的应力分布、振动模态、气流激振响应等分析工作，也可用于新员工培训时讲解汽轮机通流部分的结构组成，帮助设计人员快速理解叶片的装配逻辑与受力特点。在实际设备检修场景中，这类模型也能辅助检修人员判断叶片磨损、结垢后的形变情况，对比实测尺寸与设计值的偏差，制定对应的叶片更换或修复方案。
