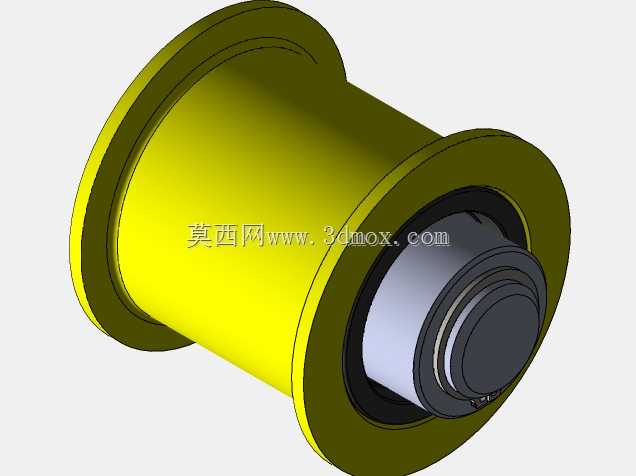

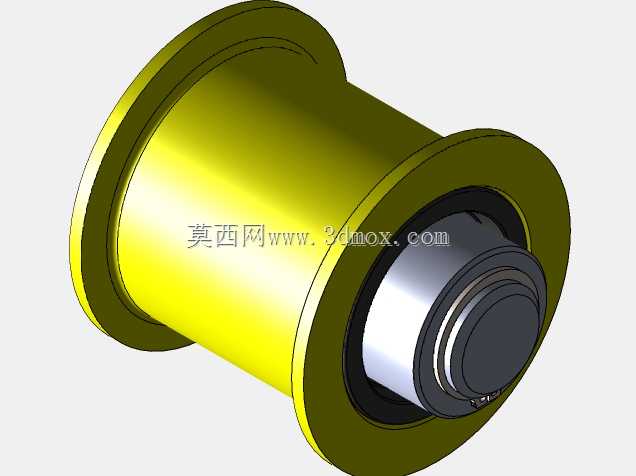

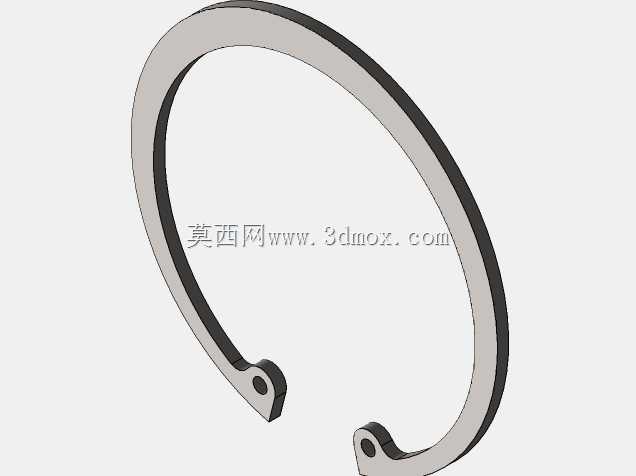

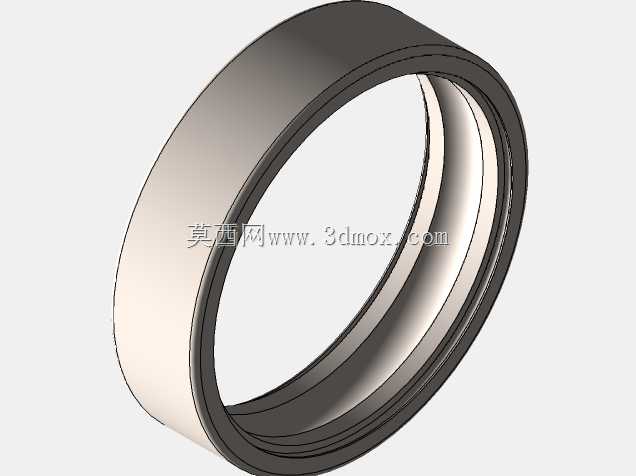

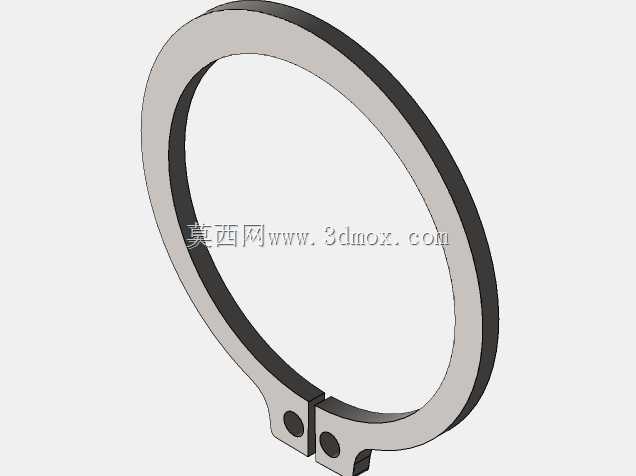

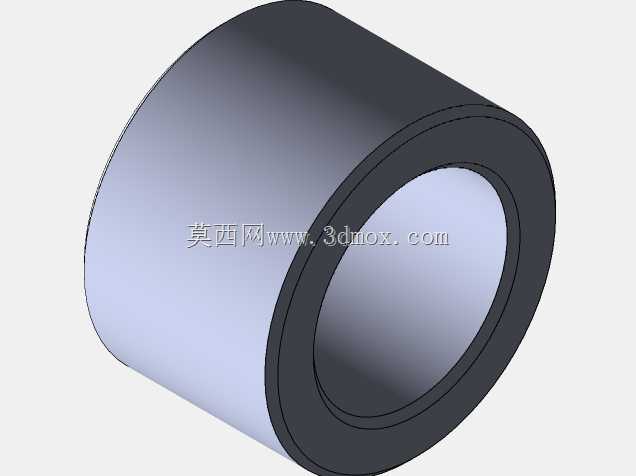

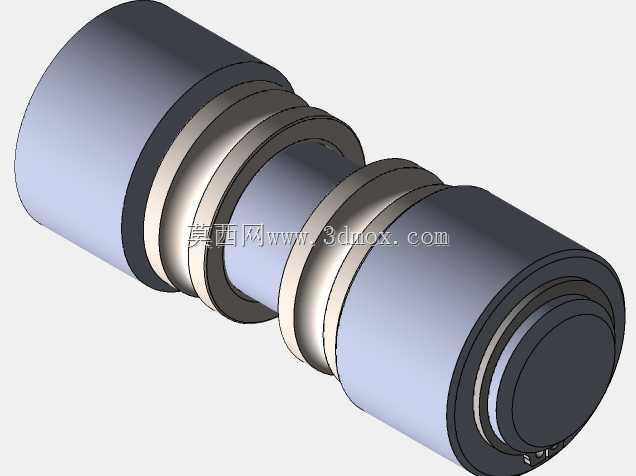

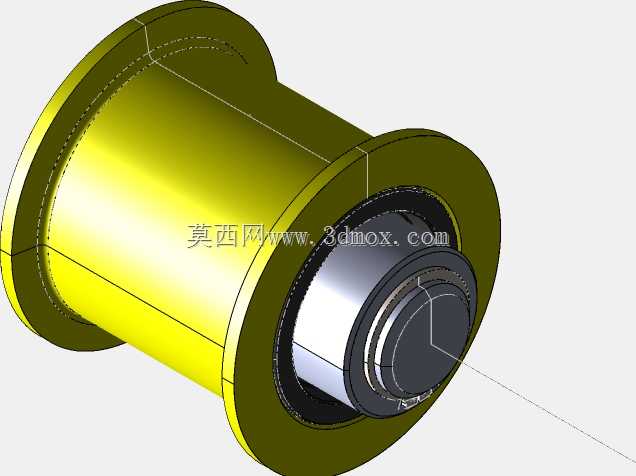

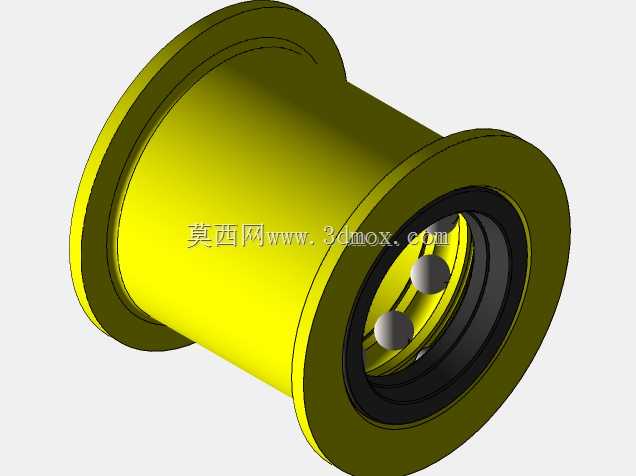

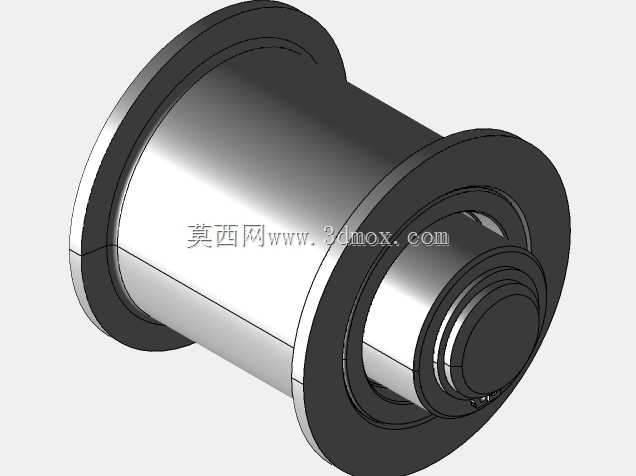

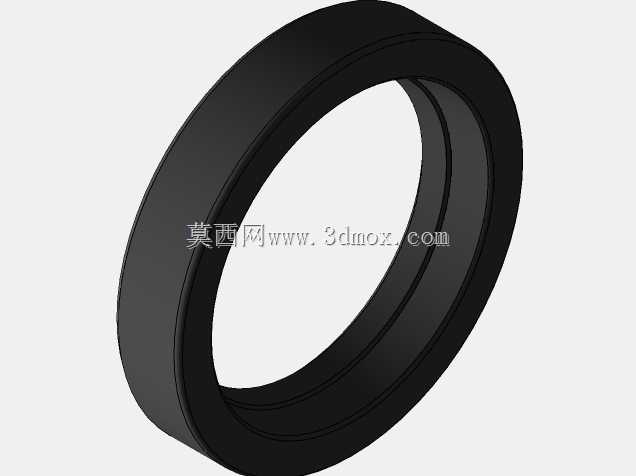

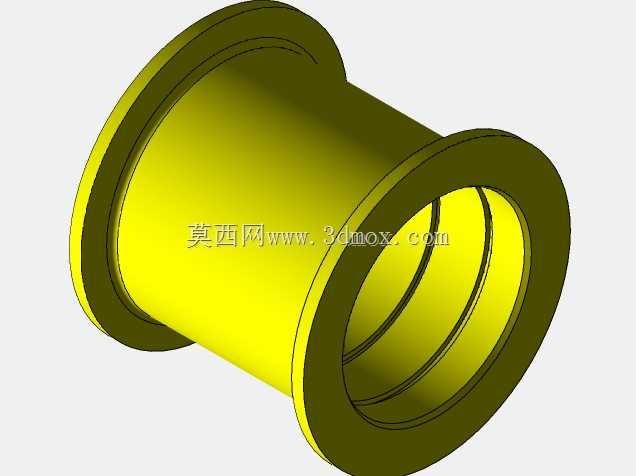

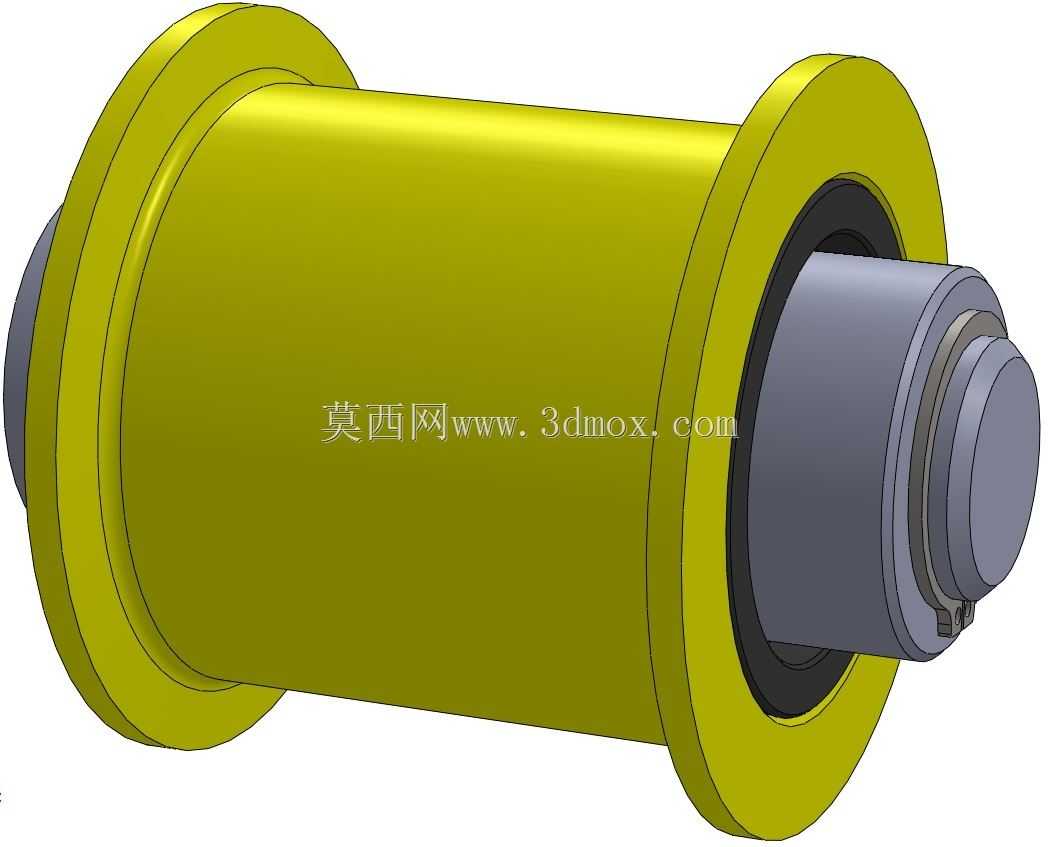

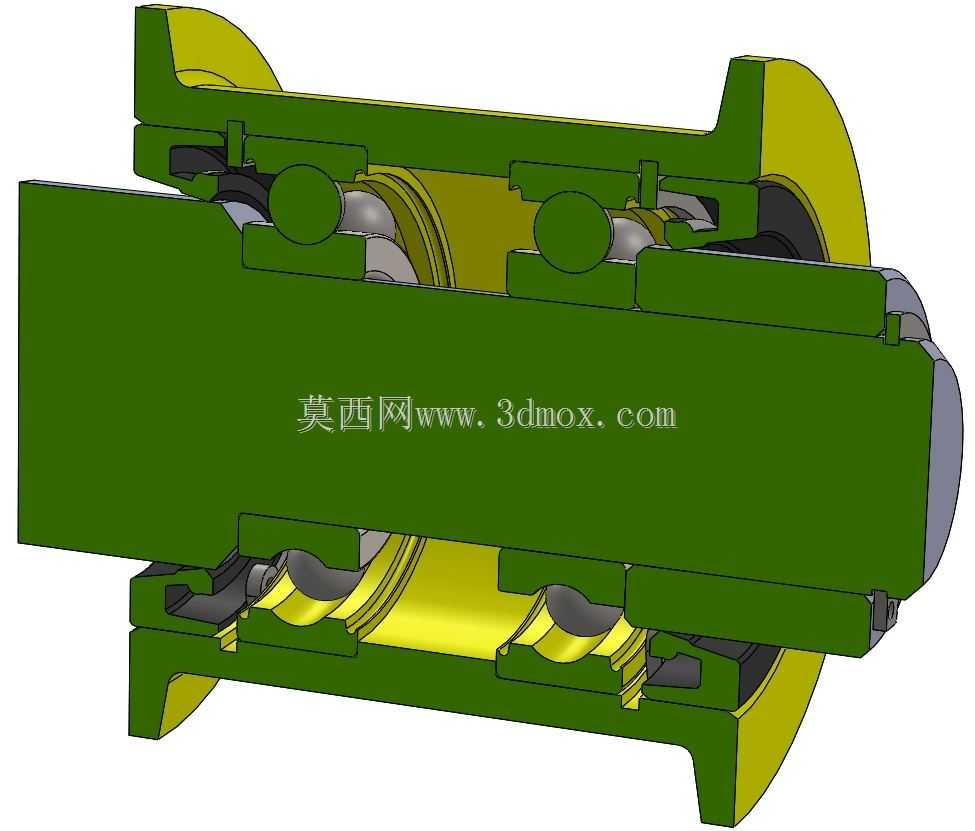

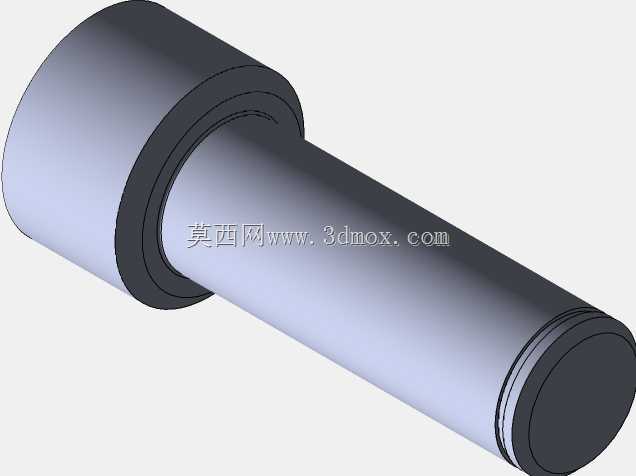

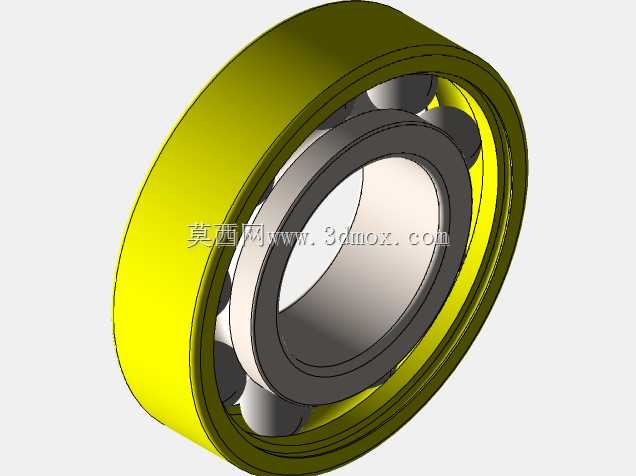

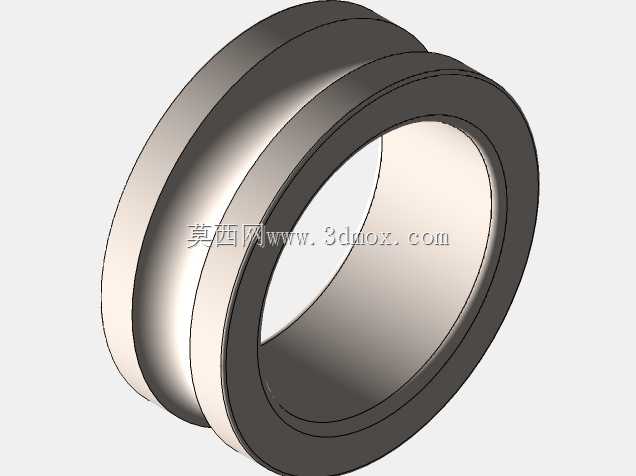

该枢轴组件多用于重载铰接回转工况,常见于工程机械臂架铰接点、大型输送设备摆动支承、重型工装夹具回转连接部位,核心作用是在承受径向重载与一定轴向载荷的同时,实现两个构件间的低阻尼相对回转,避免铰接部位出现应力集中导致的结构变形或早期磨损。从结构设计来看,组件采用对称式双列调心滚子轴承布置,两套轴承背对背安装在阶梯轴的两个轴肩定位面上,轴承内圈通过轴用挡圈与轴肩实现轴向固定,外圈则嵌入分体式轴承座的内孔台阶中,轴承座采用上下对开的剖分结构,便于后期维护时的拆装更换,无需拆卸整个铰接端的外部连接构件即可完成轴承的检修替换。设计过程中优先考虑了载荷的均匀分配,轴的中间段做了等径强化处理,避免轴承受力点出现轴的挠曲变形,轴承座的外侧设置了端盖密封结构,内置双唇式密封圈,可阻挡外部粉尘、泥水进入轴承滚道,同时防止轴承内部润滑脂外泄,适配多粉尘、户外露天的作业场景。安装边界方面,轴承座两端的法兰面设置了均匀分布的螺栓过孔,可直接与外部构件的安装面通过螺栓紧固,轴的两端伸出段设置有键槽与轴端挡圈安装位,用于与摆动构件实现周向固定,传递回转扭矩。轴系的轴向游隙通过端盖处的调整垫片组进行微调,可根据实际工况的载荷大小、工作温度范围调整合适的游隙值,避免游隙过大导致回转晃动,或是游隙过小造成轴承运转温升过高。整套结构的润滑通道设计在轴承座的顶部,设置有直通式压注油杯安装孔,可在不拆解组件的情况下定期补充润滑脂,延长轴承的使用寿命。在实际选型适配时,需注意安装面的平面度公差控制在0.05mm以内,螺栓紧固需采用对角分次拧紧的方式,避免轴承座安装变形导致轴承内圈与外圈出现偏斜,影响回转精度与轴承寿命。该结构的径向承载能力相较单轴承支承结构提升60%以上,同时可承受双向的轴向冲击载荷,适配大角度摆动、频繁启停的重载作业工况,在结构建模时已对所有配合面做了公差标注,包括轴承与轴的配合采用k6过渡配合,轴承与座孔的配合采用H7过渡配合,密封件的配合槽尺寸符合相关密封件的安装标准,可直接用于生产加工的参考。
