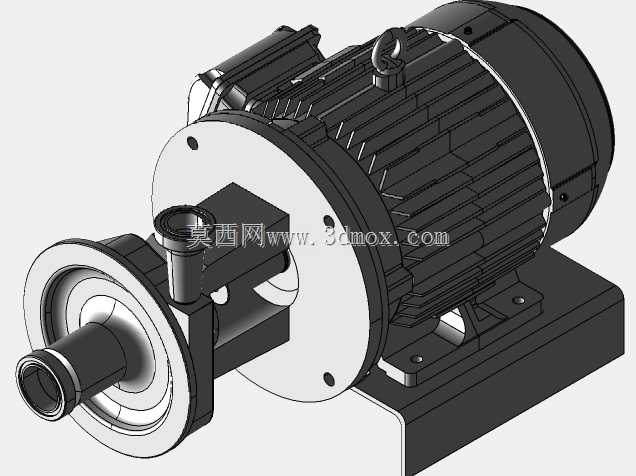

Fristam FPR IEC 132S B35DFF离心泵带电机结构

该泵组为卧式离心泵与三相异步电机直联集成结构，常见于食品饮料、精细化工、制药等对流体输送卫生性、稳定性有要求的生产场景，可完成洁净介质、低粘度流体的恒定压力输送，适配CIP清洗工况的管路系统需求。从结构设计逻辑来看，泵头与电机采用B35安装方式对接，电机端盖直接承担泵体连接定位功能，省去了独立联轴器支座的冗余结构，既压缩了整机轴向安装尺寸，也能保证泵轴与电机输出轴的同轴度，降低长期运行的径向跳动偏差。泵头部分采用端吸顶出的流道布局，进口为轴向水平接口，出口垂直向上布置，这种流道设计能减少流体在泵腔内的紊流损失，同时方便现场管路的排布对接，无需额外加装弯头调整管路走向。泵体与电机连接的法兰盘设置了均匀分布的定位销孔与螺栓孔，安装时可通过止口完成快速定位，避免装配错位导致的密封件偏磨问题。整机底部为一体式铸铁安装底座，底座上预留了对应电机底脚、泵体支撑的长圆形安装孔，可适配现场安装基础的小范围尺寸偏差，安装时只需将底座通过膨胀螺栓固定在混凝土基础或钢架平台上，调整水平度后即可对接管路，无需额外制作复杂的安装支架。从安装边界来看，整机轴向长度覆盖电机后端盖到泵头进口端面的全部尺寸，径向尺寸需预留电机散热筋外圆、泵体出口法兰的操作空间，侧面接线盒位置需预留线缆弯折与接线操作的余量，日常维护时可直接拆卸泵头与电机连接的螺栓，分离泵腔部分完成叶轮、机械密封的更换，无需拆卸电机与底座的连接，大幅缩减维护停机时间。泵体流道采用无死角圆弧过渡设计，避免介质残留，适配卫生级输送要求，电机外壳的散热筋沿轴向均匀排布，运行时可通过自带风叶完成自扇冷却，保证长时间连续运行时的绕组温度处于合理区间。泵轴与电机轴采用直联传动，没有中间传动部件的功率损耗，传动效率更高，同时减少了传动部件的故障点，提升整机运行可靠性。
