剖视结构离心泵机械结构设计

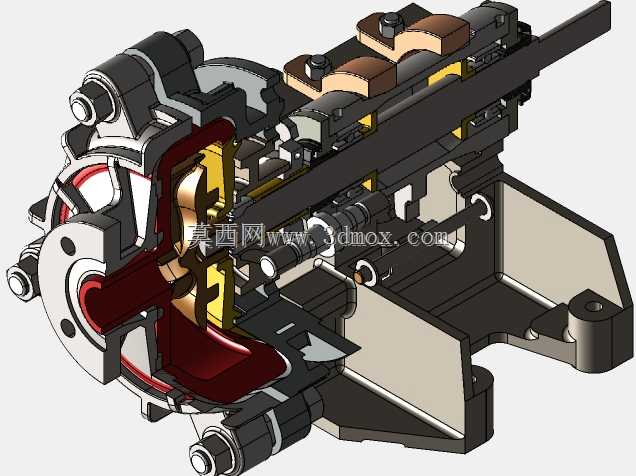

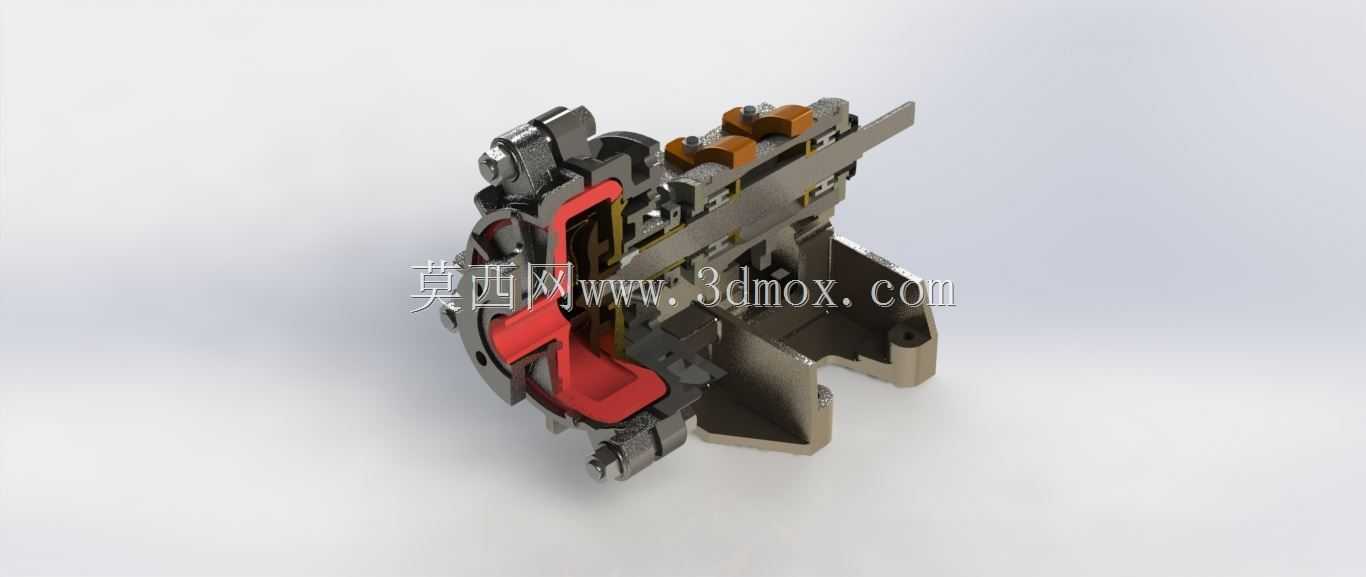

这款离心泵的结构设计围绕流体输送工况的实际需求展开，从剖视呈现的内部结构可以看到，过流部件的流道形态经过反复校核，叶轮与泵壳的配合间隙控制在合理区间，能够在常规清水、低粘度流体输送场景下保持稳定的运行效率，减少流体在腔体内的湍流损耗。从应用场景来看，这类结构的离心泵可适配市政供水、工业循环水输送、暖通系统水循环、常规化工介质低压输送等多种工况，不同安装场景下对泵的进出口方位、底座安装孔位有差异化要求，该模型在设计时预留了进出口法兰的参数调整空间，安装边界可根据现场管路布局做适配性修改，底座的安装孔距符合通用泵类安装尺寸规范，能够直接匹配多数常规混凝土基础或钢制机架的安装要求。设计过程中优先考虑了易损件的拆装便利性，密封组件的位置预留了足够的操作空间，无需完全拆解泵体即可完成机械密封的更换作业，叶轮与泵轴的连接采用防松结构设计，避免长期高速运转下出现连接松动导致的振动超标问题。泵体的外壳壁厚根据承压等级做了梯度设计，高压区域的壁厚做了加强处理，低压区域在保证结构强度的前提下做了轻量化优化，平衡了整体重量与结构刚性的矛盾。从内部流道的走向来看，叶轮的叶片角度经过流体仿真验证，能够在额定转速下保持稳定的扬程输出，同时降低气蚀发生的概率，泵腔内部的导流结构可将流体导出时的径向力做部分抵消，减少泵轴运行过程中的径向载荷，延长轴承的使用寿命。进出口的连接尺寸符合通用管路法兰标准，可直接对接同通径的工业管路，无需额外制作过渡连接件，泵体的整体外形尺寸紧凑，在狭小的设备安装空间内也能完成布置，轴向尺寸的控制兼顾了转子组件的拆装空间需求，日常维护时不需要拆除相邻管路即可抽出转子组件完成检修。
