恩布拉科1/8CV制冷压缩机结构设计

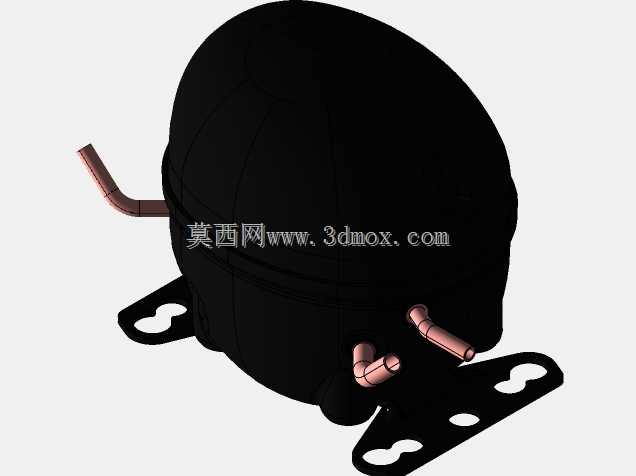

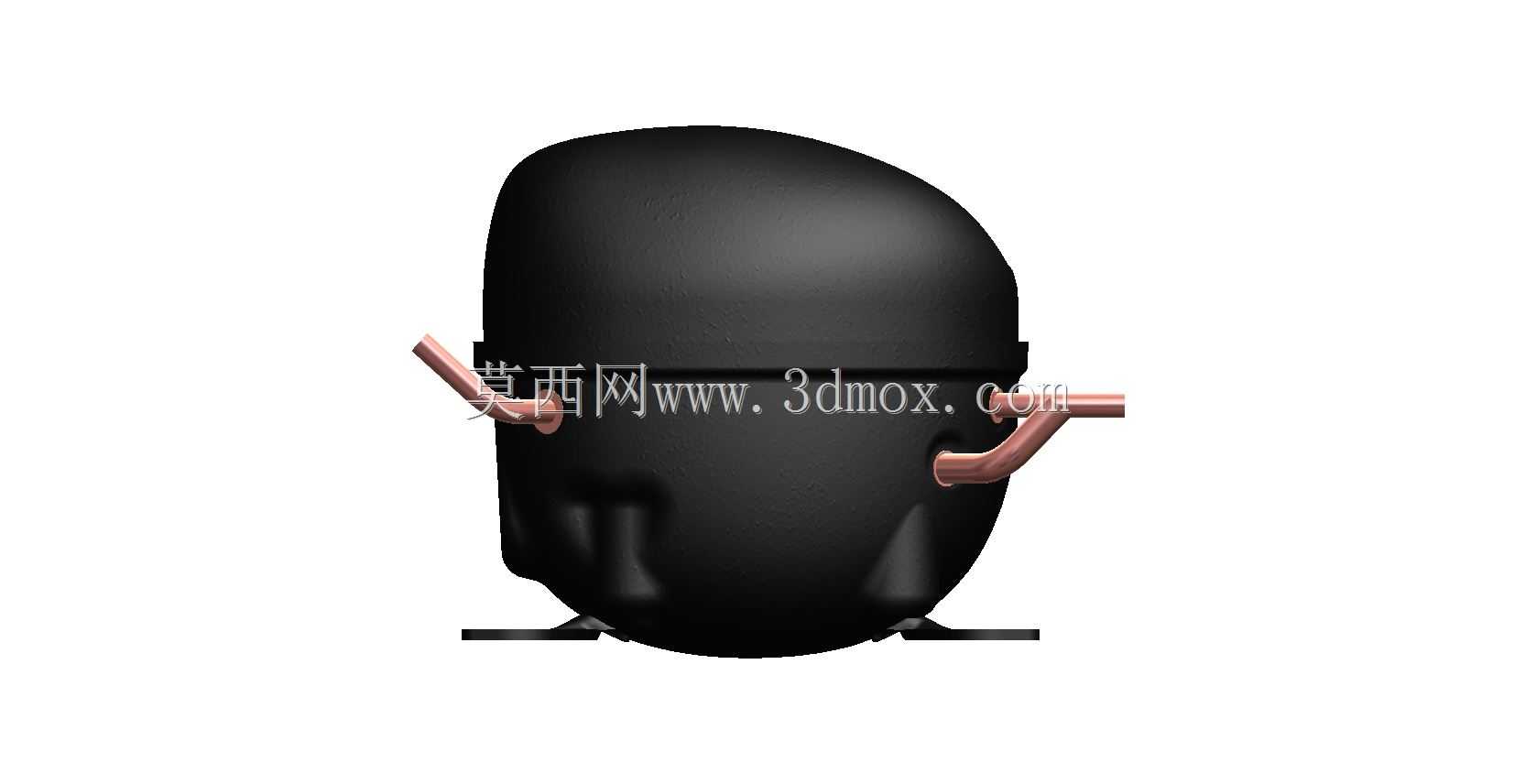

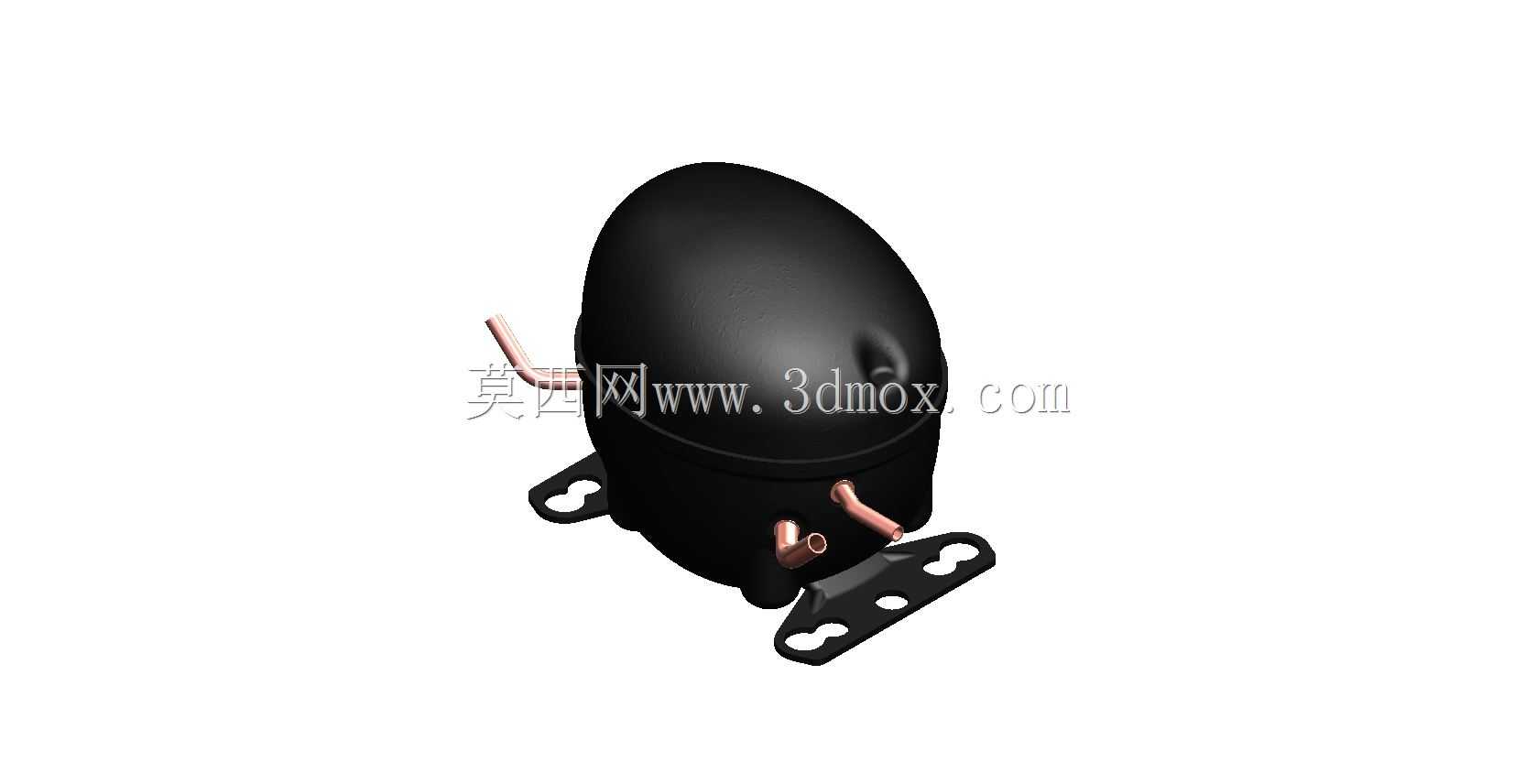

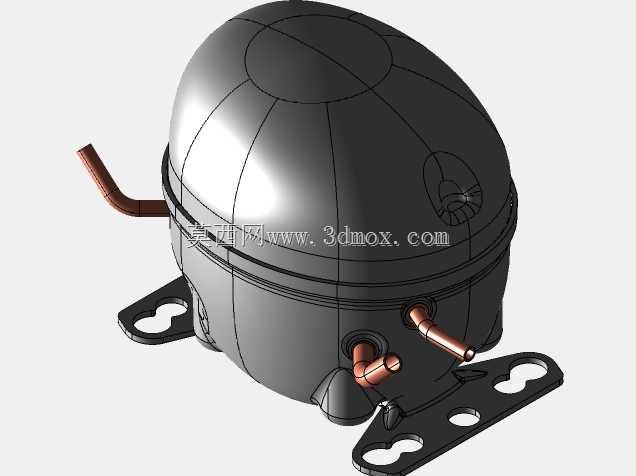

这款1/8匹规格的全封闭制冷压缩机，主要面向小型商用冷柜、家用冰箱、台式展示冷藏柜、小型制冰机这类容积在100-200升区间的制冷设备配套使用，是小型蒸气压缩式制冷回路的核心动力部件，负责将蒸发器端输出的低温低压制冷剂蒸气压缩为高温高压状态，推动制冷剂在整个制冷回路中完成相变循环，实现制冷舱室的热量转移。从结构设计来看，整体采用椭球形全封闭钢壳结构，相比传统圆柱形壳体，椭球造型能更好地分散压缩机运行时内部曲柄连杆机构往复运动产生的振动应力，降低壳体的共振传导，同时紧凑的椭球外形能在狭小的制冷设备舱室内节省安装空间，适配小型制冷设备紧凑的舱室布局。底部的三点式安装支架采用带长圆孔的冲压钣金结构，长圆孔的设计预留了安装位置的调整余量，可适配不同设备舱内的安装孔位偏差，支架与壳体之间通过减震压块连接，能有效阻隔压缩机运行时的振动向设备柜体传递，降低整机运行噪音。壳体侧面伸出的两根铜质管路分别为吸气管与排气管，管口位置做了收口处理，方便制冷系统装配时的管路插接与钎焊作业，管路伸出长度经过匹配设计，既满足焊接操作的操作空间需求，又不会因管路过长增加运输或装配过程中磕碰变形的风险。设计过程中，首先根据1/8CV的制冷量要求匹配了对应的曲柄活塞组件参数，确定了气缸容积、电机功率的匹配关系，再围绕内部运动组件的轮廓设计封闭壳体的外形，确保壳体与内部运动部件之间留有足够的安全间隙，避免运行过程中出现运动干涉。安装边界方面，底部三个安装脚的孔位呈等腰三角形分布，安装平面到壳体最高点的垂直高度、壳体最大外径都经过尺寸校核，能适配多数小型制冷设备的压缩机安装舱尺寸，吸排气管的位置与伸出方向也匹配常规制冷系统的管路走向，减少装配时的管路弯折工作量。实际应用中，这类小型全封闭压缩机依靠封闭壳体内部的冷冻油实现运动部件的润滑与电机散热，壳体表面的黑化处理不仅提升了防锈能力，也能辅助壳体向外散发热量，提升整机运行的稳定性，底部支架的镂空设计既减轻了自身重量，也能在压缩机运行时让底部空气流通，避免安装位置积留冷凝水导致支架锈蚀。
