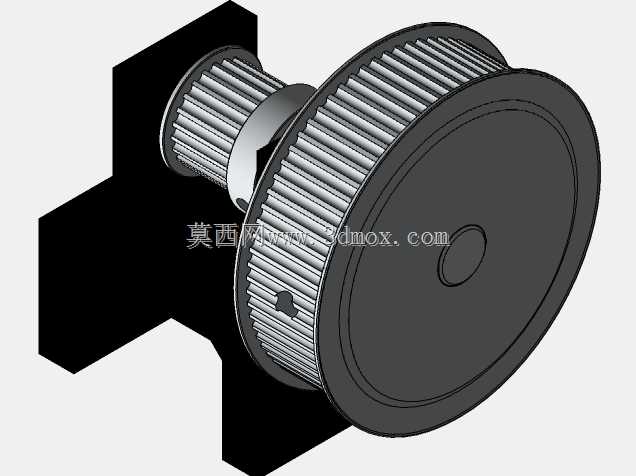

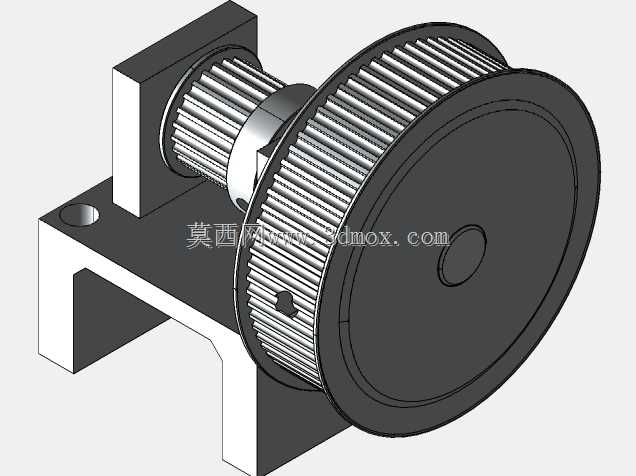

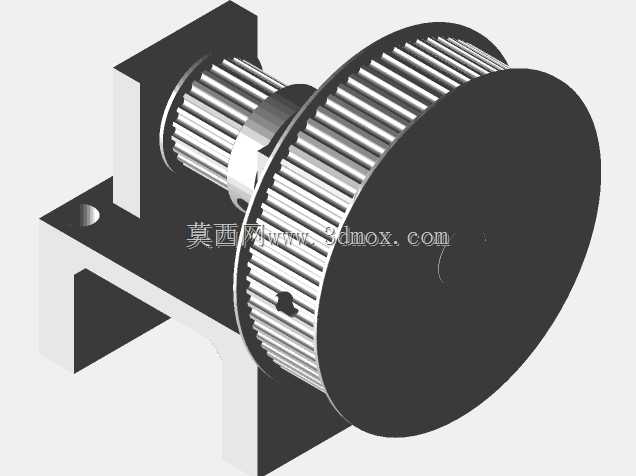

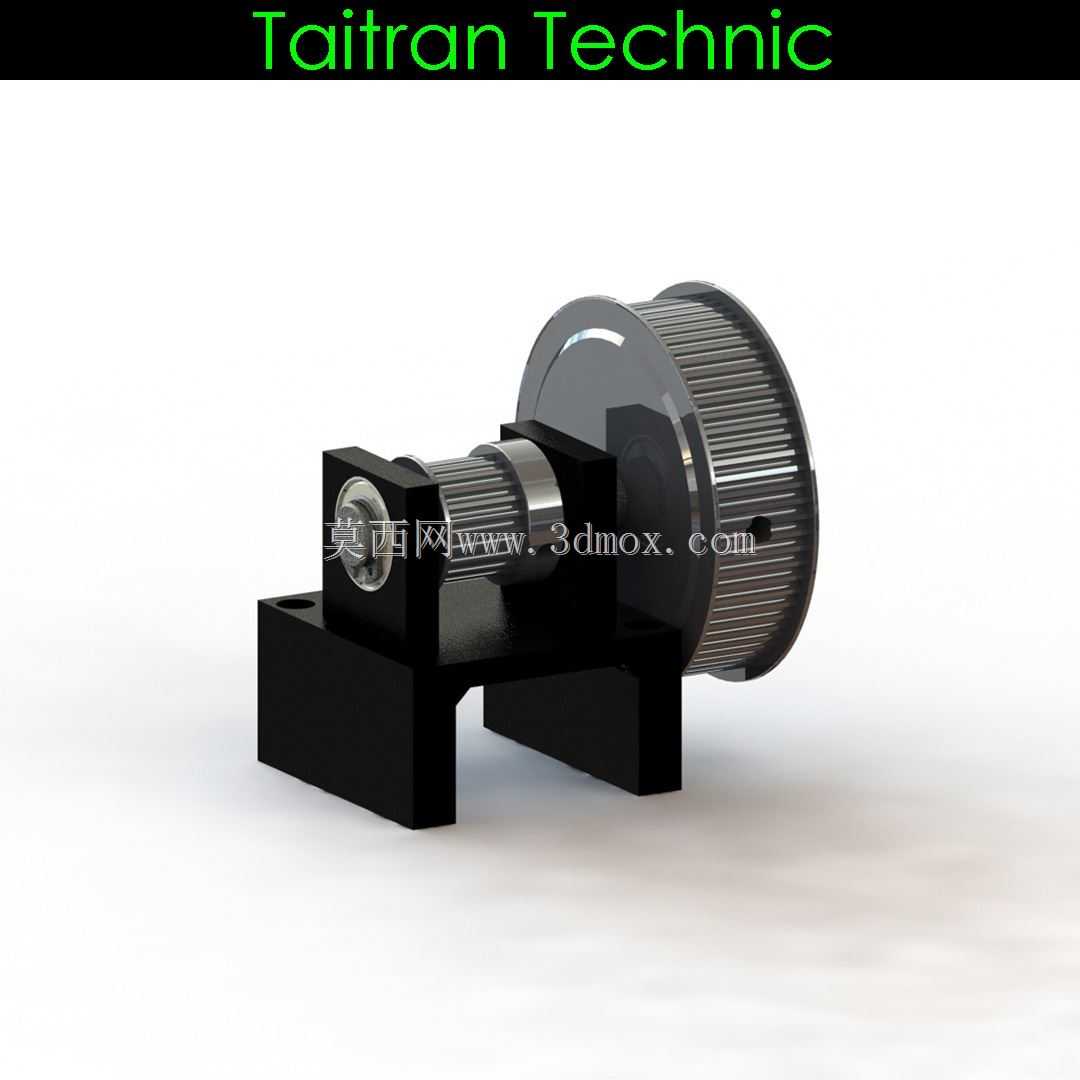

双阶铝制同步带轮带安装支座组件

这套传动组件核心为两组不同齿数的铝制同步带轮搭配一体式安装支座，主要面向需要高扭矩同步传动的轻载工业设备场景，可直接适配15mm宽、3mm齿距的GT3同步带，替代传统GT2带轮传动结构以提升传动负载能力。从安装边界来看，支座采用下沉式定位槽设计，底部预留标准安装孔位，可直接固定在20系列铝型材搭建的设备框架上，不需要额外加工转接板，安装时仅需保证带轮轴线与传动方向垂直，即可避免皮带偏磨问题。两组带轮分别为72齿与24齿规格，齿侧均做了去毛刺处理，带轮与支座之间采用高精度轴承支撑，转动时的径向跳动控制在0.02mm以内，高速运转时不会出现皮带跳齿、啸叫的问题。设计阶段优先考虑了传动比匹配需求，3:1的传动比刚好适配多数小型传动设备的减速需求，带轮台阶高度统一为3mm，皮带安装后不会出现轴向窜动，不需要额外加装挡圈限位。实际应用中，这套组件可直接用在桌面级3D打印机的X/Y轴传动结构上，相比传统GT2传动，能有效降低高速打印时的传动丢步问题，提升打印件的尺寸精度；也可搭载在小型数控雕刻机的进给轴上，承受更大的切削进给扭矩，避免进给卡顿；在小型激光切割机的横梁传动结构中使用时，能保证高速往复运动下的传动同步性，减少切割轮廓的错位误差。支座采用一体式机加工结构，相比拼接式支座的装配误差更小，带轮的同轴度更容易保证，装配时仅需将轴承压入支座对应孔位，再穿入带轮轴锁紧顶丝即可完成组装，后期维护更换皮带时，仅需松开一侧带轮的张紧顶丝，就能快速套入皮带，不需要完全拆解支座结构。带轮采用铝合金材质加工，重量仅为同规格钢质带轮的三分之一，运转时的转动惯量更小，启停响应速度更快，适合频繁正反转的传动场景，齿面做了硬质阳极氧化处理，长期与橡胶皮带摩擦也不会出现齿形磨损，使用寿命相比普通本色铝带轮提升三倍以上。
