140mm规格自行车碟刹制动盘结构设计

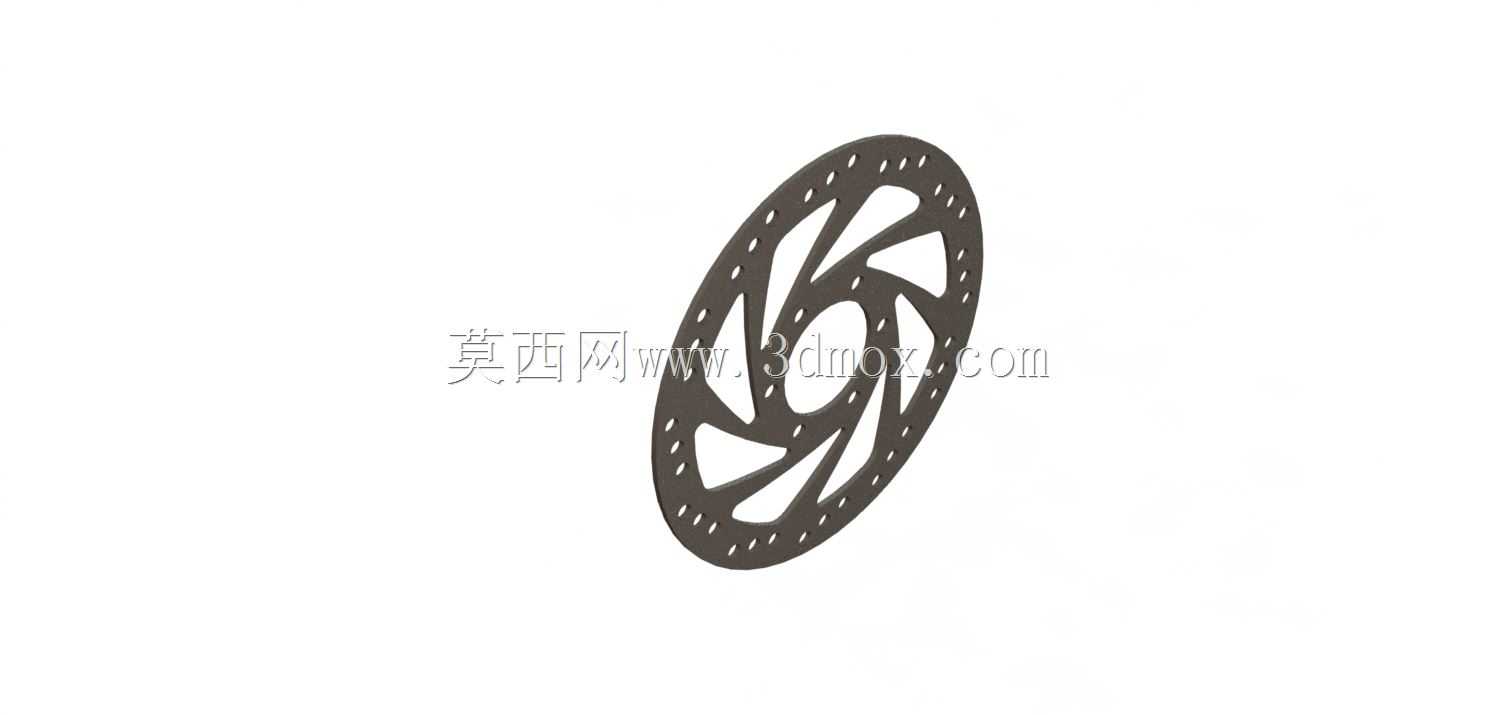

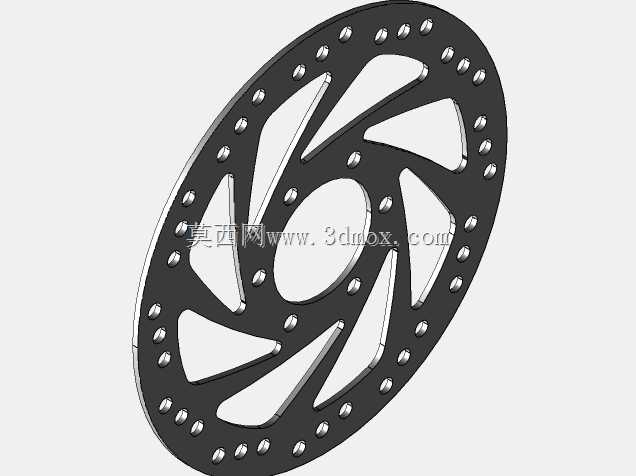

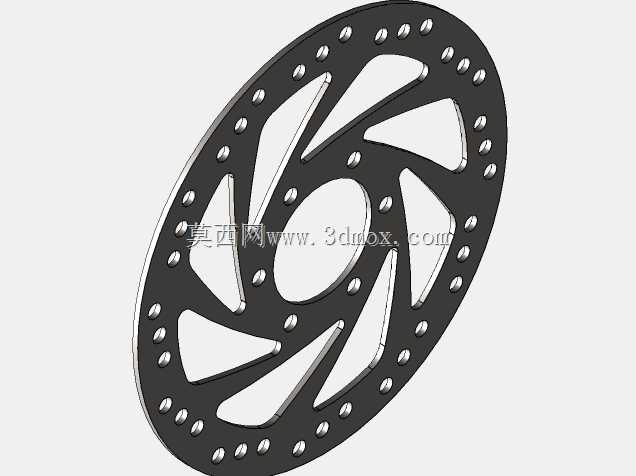

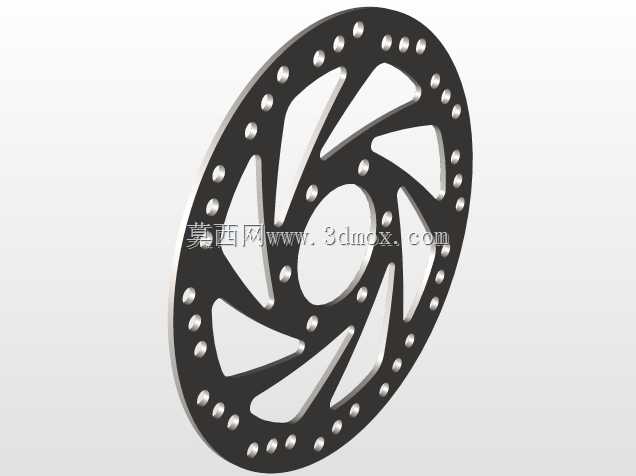

这款制动盘是面向轻量化通勤、入门运动类自行车开发的碟刹制动核心部件，主要适配平装式碟刹卡钳的安装布局，在日常城市通勤、郊野休闲骑行场景下承担车轮减速、驻车锁止的核心功能，相比传统圈刹结构，能避免雨天轮圈沾水带来的制动衰减，也不会因为长期刹车磨损轮圈侧壁，延长轮组整体使用寿命。从设计思路上看，整体采用对称式镂空布局，首先是为了在保证结构强度的前提下尽可能降低旋转件重量，减少轮端转动惯量，让骑行起步、转向的操控响应更跟手；其次镂空槽道的走向顺着制动盘旋转方向做了导流设计，刹车过程中产生的磨屑、路面积水可以顺着槽道快速甩出，避免碎屑夹在来令片与盘片之间造成制动异响、异常磨损，连续长下坡制动时，镂空结构也能增加空气接触面积，加快热量散发，降低热衰出现的概率。尺寸与安装边界上，盘片整体外径控制在140mm，属于小规格碟刹盘范畴，适配小轮径折叠车、城市通勤车的轮组安装空间，不会因为盘片尺寸过大蹭到车架前叉叉腿或者挡泥板支架；盘体厚度设定为2mm，匹配市面上主流平装、线拉碟刹来令片的间隙标准，安装时不需要额外添加垫片调整卡钳位置，居中调试难度低；中心安装内孔直径37.4mm，适配常规花鼓的碟刹座定位凸台，六处连接螺栓环分布在直径48mm的节圆上，和标准六钉碟刹花鼓的安装孔位完全匹配，用户更换时不需要额外改装花鼓，直接用通用T25碟刹螺丝就能完成固定。结构细节上，盘片外缘做了小倒角处理，避免安装、搬运过程中锐边划手，也能减少高速旋转时的风切噪音；盘面的散热镂空槽边缘做了冲压去毛刺处理，不会出现应力集中导致的盘片开裂问题，盘面整体平面度控制在0.1mm以内，刹车时来令片可以完全贴合盘面，不会出现蹭碟、制动力忽大忽小的问题。实际使用场景中，这款制动盘的制动力输出线性，不会出现轻捏就抱死的情况，对入门骑行者比较友好，日常通勤遇到红绿灯路口、突发行人横穿的情况，捏下刹把就能获得平稳的减速效果，不会因为制动力突兀造成车轮打滑摔车。
