机械传动用锚定滑动方向限位构件

项目分类:3D模型 发布时间:2021-09-27 ID:294002
  • 机械传动用锚定滑动方向限位构件
  • 机械传动用锚定滑动方向限位构件
  • 机械传动用锚定滑动方向限位构件
  • 机械传动用锚定滑动方向限位构件
  • 机械传动用锚定滑动方向限位构件
  • 机械传动用锚定滑动方向限位构件
  • 机械传动用锚定滑动方向限位构件
  • 机械传动用锚定滑动方向限位构件
  • 机械传动用锚定滑动方向限位构件
  • 机械传动用锚定滑动方向限位构件
  • 机械传动用锚定滑动方向限位构件
  • 机械传动用锚定滑动方向限位构件
  • 机械传动用锚定滑动方向限位构件
  • 机械传动用锚定滑动方向限位构件
  • 机械传动用锚定滑动方向限位构件
  • 机械传动用锚定滑动方向限位构件
  • 机械传动用锚定滑动方向限位构件
  • 机械传动用锚定滑动方向限位构件
  • 机械传动用锚定滑动方向限位构件
  • 机械传动用锚定滑动方向限位构件
  • 机械传动用锚定滑动方向限位构件

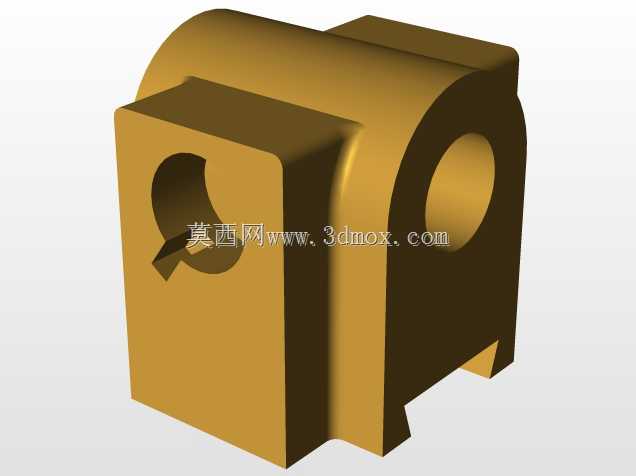

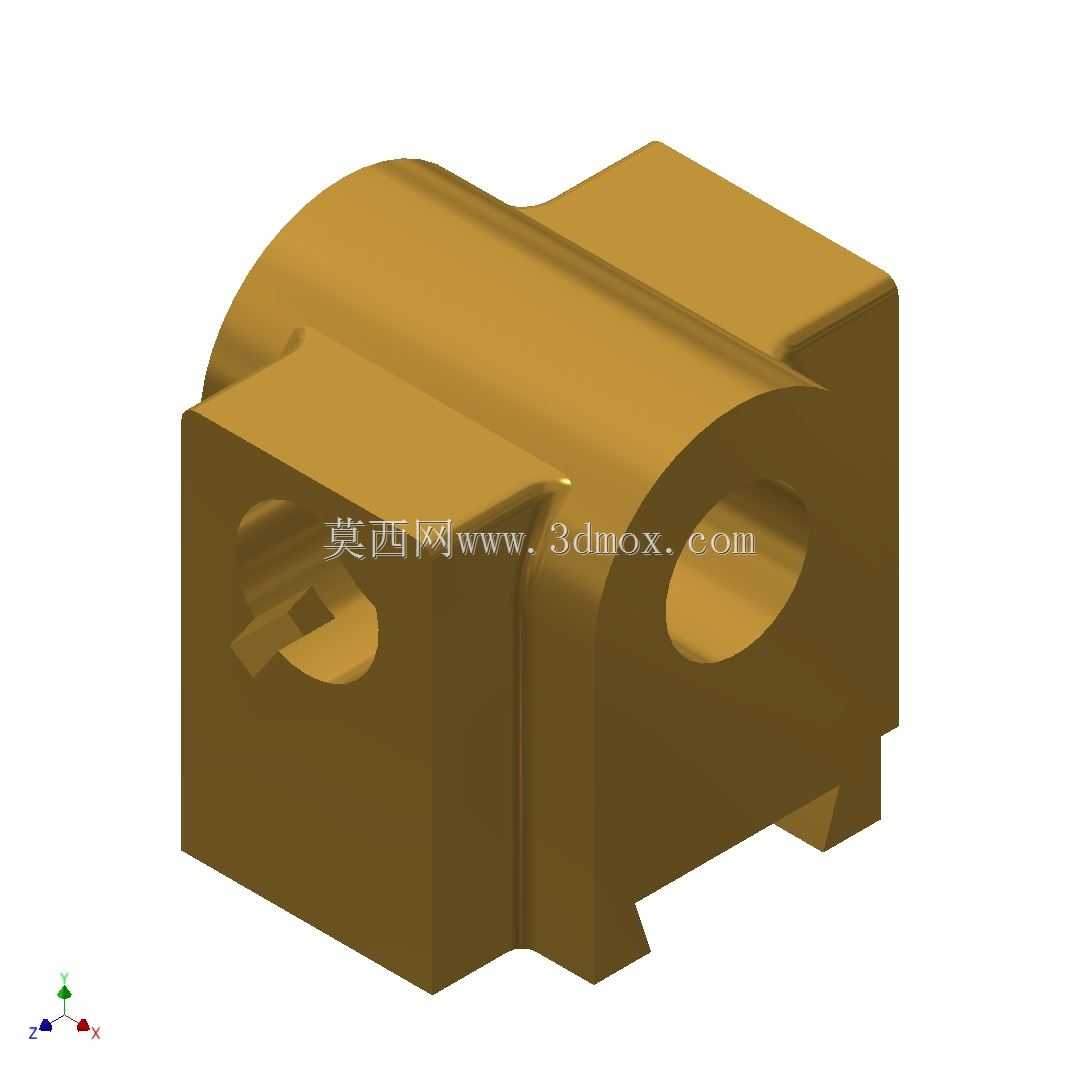

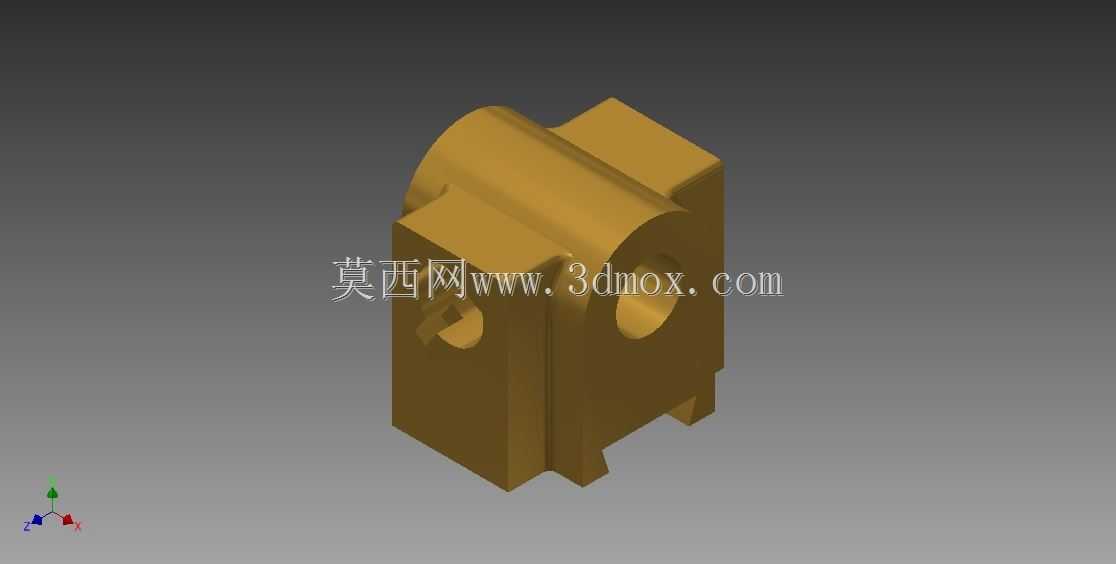

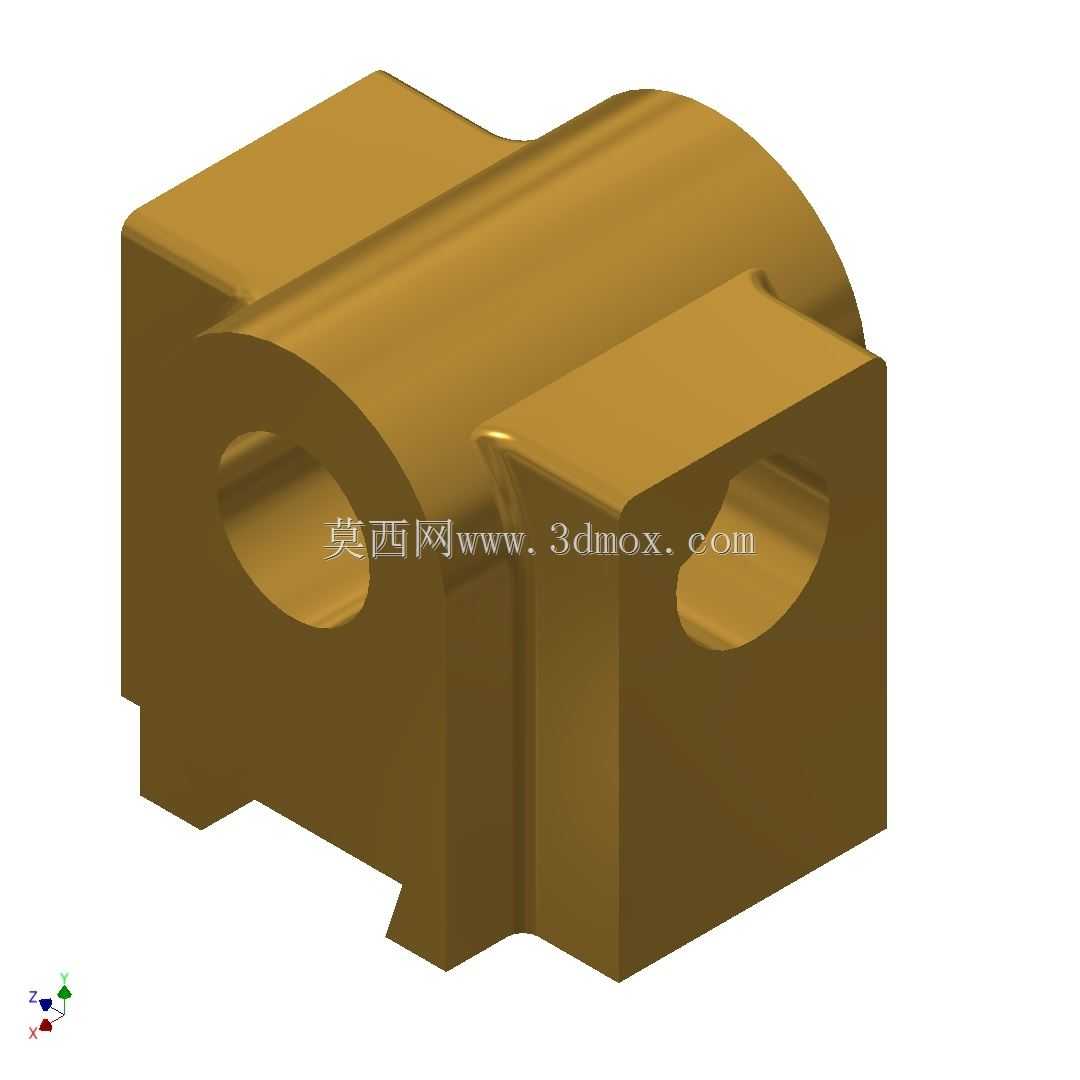

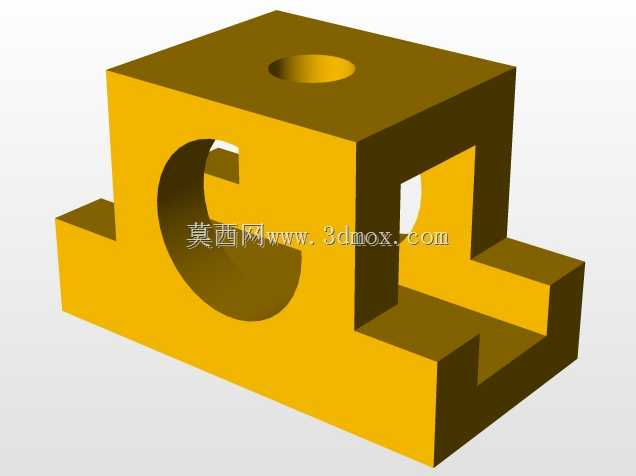

这类锚定滑动方向构件,多应用在需要精准限定滑动副运动轨迹、同时承担径向载荷的传动场景中,常见于自动化生产线的滑移工位、工装夹具的导向定位段、小型输送设备的行程限位节点,也会作为非标设备里滑动模组的配套锁止部件使用,核心作用是在滑动件到达指定工位后,通过自身结构卡合匹配的销件或凸台,完成位置锚定,避免滑动件受外力偏移,同时在滑动过程中为配套杆件提供导向支撑,约束运动方向仅沿预设轴向行进,不会出现径向窜动。从结构设计来看,主体采用一体式铸造成型后做机加工的工艺路线,主体块体一侧设置半圆弧形包覆面,用来贴合配套的圆柱导向轴外壁,增大接触面积降低局部压强,避免长期往复滑动造成接触面压溃变形;块体正面开设带缺口的异形销孔,缺口方向对应锚定卡合的切入角度,当滑动件行进到预设位置时,配套的卡销可沿缺口滑入孔内完成锁止,相比整圆孔设计,这种带导向缺口的结构不需要精准对孔,允许一定的装配公差,降低了现场安装调试的对位难度。侧面的贯通圆孔为导向轴穿装孔,孔内壁预留有0.2-0.3mm的配合间隙,可根据实际工况选配铜套或者直线轴承嵌入,适配不同滑动速度、载荷等级的使用需求;底部设置两个对称的支脚结构,一方面是为了减少构件与安装基面的接触面积,降低安装面的平面度加工要求,即使基面存在小幅平整度误差,也能通过两个支脚的稳定接触完成固定,另一方面支脚之间的空隙可预留为排屑通道,在机加工配套场景中,金属切屑、粉尘可从空隙掉落,不会堆积在安装面造成构件装配倾斜。设计时需要重点关注几个安装边界尺寸:首先是侧面导向孔的中心高,必须匹配配套滑动轴的安装高度,保证孔中心与轴中心同轴度误差控制在0.1mm以内,避免穿装后出现卡滞;其次是正面异形销孔的中心到导向孔端面的距离,要匹配滑动行程的终止位置,保证锚定时卡销能完全卡入缺口,不会出现半卡合的受力状态;底部两个支脚的安装孔间距,要对应安装基面上的预设螺孔位置,安装孔采用长圆孔设计,允许沿滑动方向有±2mm的位置调整量,补偿加工和装配的累积误差。构件的壁厚设计遵循等强度原则,导向孔周围壁厚保持均匀,避免铸造时出现缩孔缺陷,块体的棱边全部做R2-R3的圆角过渡,既可以减少应力集中,提升构件受冲击载荷时的结构强度,也能避免安装调试时尖锐棱边划伤操作人员。在实际选型应用中,这类构件不需要做额外的表面处理,若应用在腐蚀环境中,可更换为不锈钢材质或者做发黑、镀锌处理,适配不同的工况环境,相比分体式的锚定支座,一体式结构的装配零件更少,累计装配误差更小,长期运行的可靠性更高,不需要定期检查连接螺栓的松动情况,降低了设备运维的工作量。
