锚定滑动方向限位锁止卡座结构

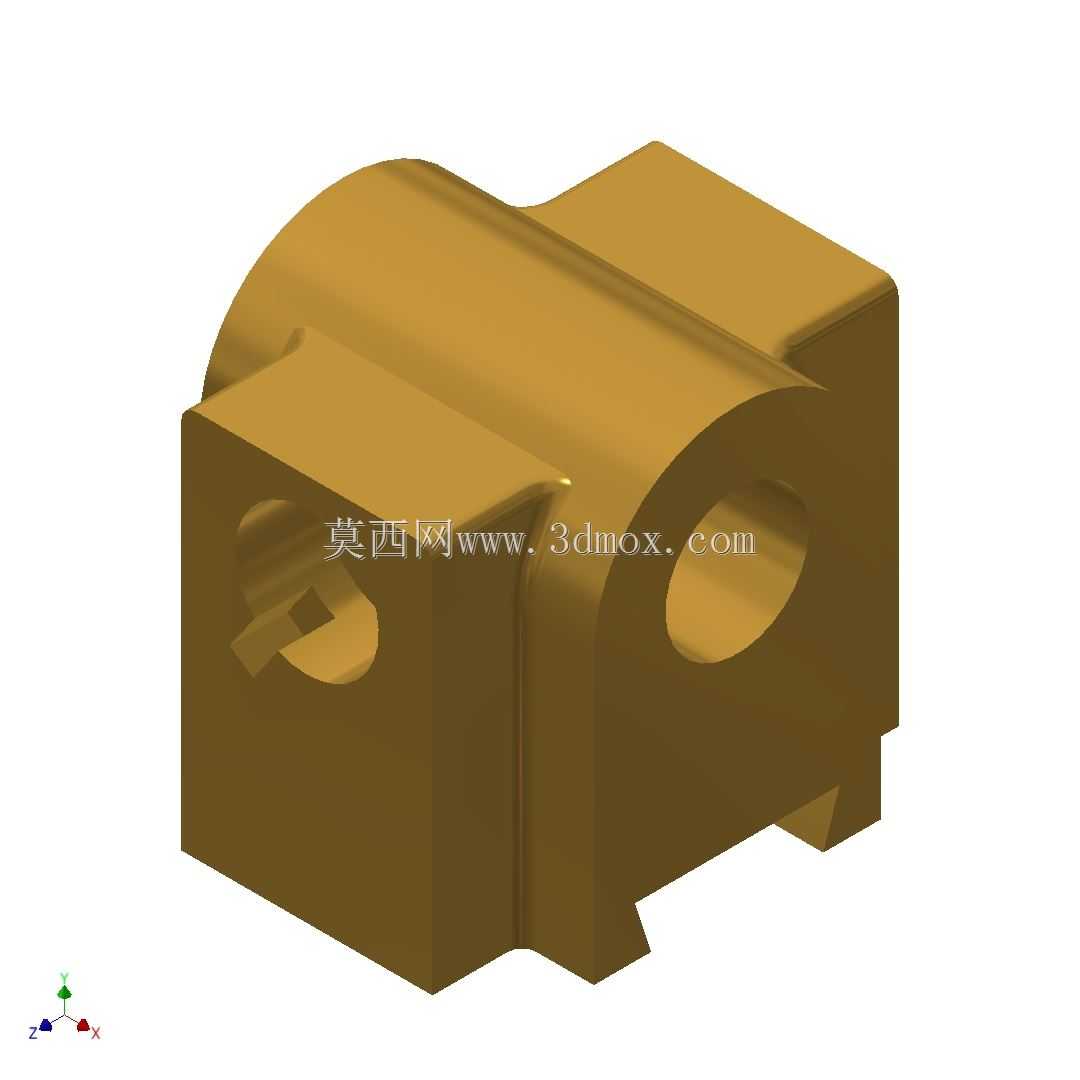

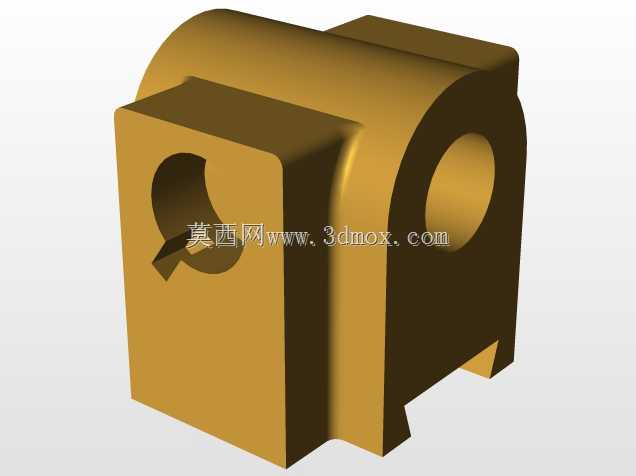

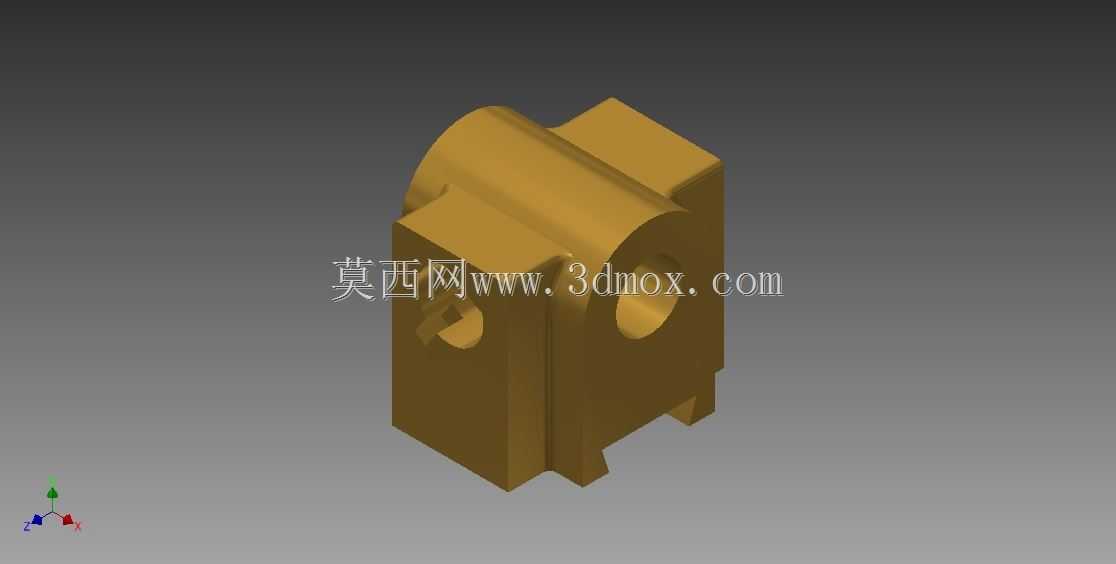

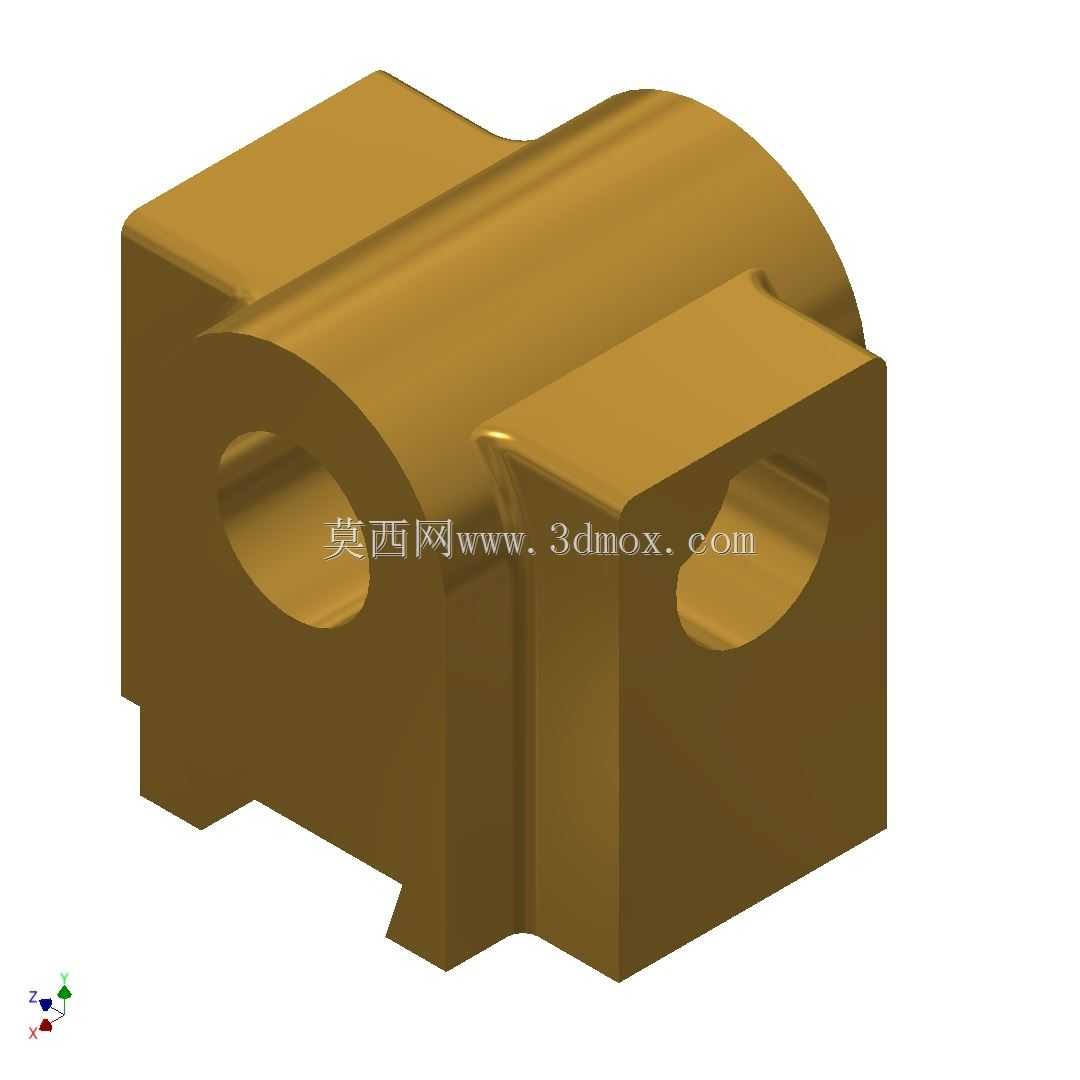

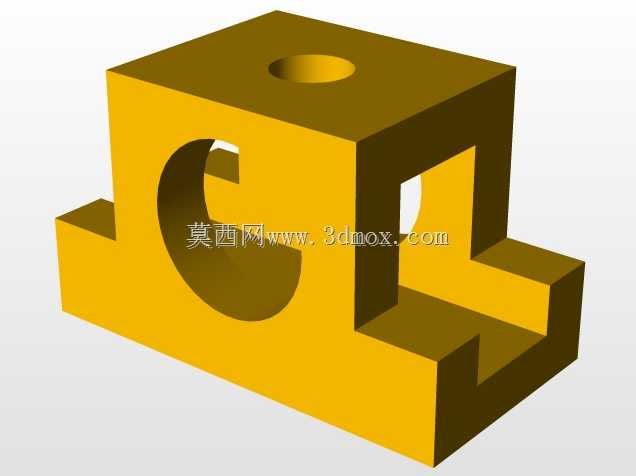

　　在往复滑移类工装、直线导向模组以及小型传动机构的现场调试里，经常会遇到滑动件行程末端需要快速锁止、同时还要约束侧向偏转的工况，这类锚定滑动方向的卡座就是为该场景设计的实体零件。从结构外观看，零件主体采用块状承力构型，一侧设置半圆弧包容面，可贴合圆柱导向轴或者配套滑移座的圆弧外壁，另一侧开出带异形卡口的平直安装面，卡口轮廓并非简单圆孔，而是预留了斜向让位缺口，装配时不需要沿轴端全程串装，可从侧向直接卡入对应销轴，大幅缩短窄小安装空间内的拆装耗时。

　　零件顶部做了加厚凸台，凸台区域是主要的锁紧受力位，现场使用时可在凸台上方加装压块或者紧定螺钉，压紧紧固件后整个卡座会抱紧下方导向件，既限制滑动件沿轴向继续窜动，也能抵消滑移过程中产生的周向扭转力矩。底部两侧伸出带缺口的支脚，支脚间距对应安装基座的预设槽宽，装配时支脚直接落入基座T型槽或者定位凹槽内，不需要额外加工大面积贴合面，就能保证卡座自身在受侧向力时不会发生移位。

　　建模过程中首先要敲定的是核心配合尺寸：侧向卡口的内径与待配合销轴采用小间隙配合，间隙控制在0.02至0.05毫米区间，既保证手动即可顺利卡入，又不会在锁止后出现明显旷量；侧面圆形通孔的轴线与卡口轴线保持垂直正交，两孔的位置度公差需控制在0.1毫米以内，避免装配后出现导向轴与锁止销轴干涉别劲的问题。外轮廓的圆弧过渡半径统一取壁厚的0.3倍，既规避热处理或者注塑成型时转角处应力集中开裂，也不会因为圆角过大挤占相邻零件的安装空间。

　　从安装边界来看，零件整体长宽高比例紧凑，块状主体的最大外轮廓尺寸适配常规30至40规格的工业铝型材安装面，底部支脚的开槽宽度匹配标准T型槽螺栓的杆径，现场无需定制特殊紧固件即可完成固定。在实际产线应用中，这类零件常布置在手动滑台的行程两端、夹具推拉机构的定位点位以及检测设备的传感器滑移支架上：当滑动部件移动到预设工位时，卡座卡入配套定位销，配合顶部锁紧件即可快速锁定位置，防止设备运行振动导致滑移件偏移；需要调整工位时，松开紧定件即可侧向脱出卡口，无需拆解整条导向轴系。

　　结构设计上特意将承力壁厚做了差异化分配：圆弧包容侧的壁厚大于平直侧壁厚，因为锁止时抱紧力主要作用在圆弧贴合面，加厚处理可避免长期反复锁紧出现圆弧面胀形；异形卡口的缺口边缘做了小角度倒角，引导销轴快速滑入卡口内部，即使操作人员对位存在小幅偏差也能顺利完成卡装。零件底部支脚的缺口并非通槽，预留了端部止挡位，当卡座沿基座槽滑入到位后，支脚端部会抵靠在槽体限位台阶上，直接确定卡座的轴向安装位置，减少装配时的尺寸测量步骤。

　　针对不同使用场景，该结构还可做适配调整：如果用于轻载检测工位，可选用工程塑料材质，依托自身弹性实现卡入后的预紧，无需额外加装弹簧；如果用于重载冲压周边的滑移定位，可更换为碳钢材质并在卡口与圆孔内壁做淬火处理，提升配合面的耐磨性能，长期反复锁止也不会出现配合面磨损失效。整个零件没有复杂的曲面特征，常规三轴铣削或者铸造成型均可快速加工，建模时所有配合特征参数完全关联，调整销轴直径或者安装槽宽度时，仅需修改对应驱动参数即可同步更新全部轮廓，大幅提升同系列不同规格卡座的衍生设计效率。
