多级平行轴齿轮传动装配结构设计

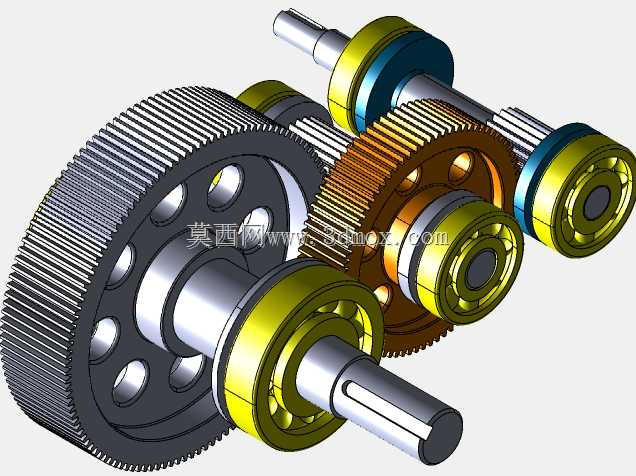

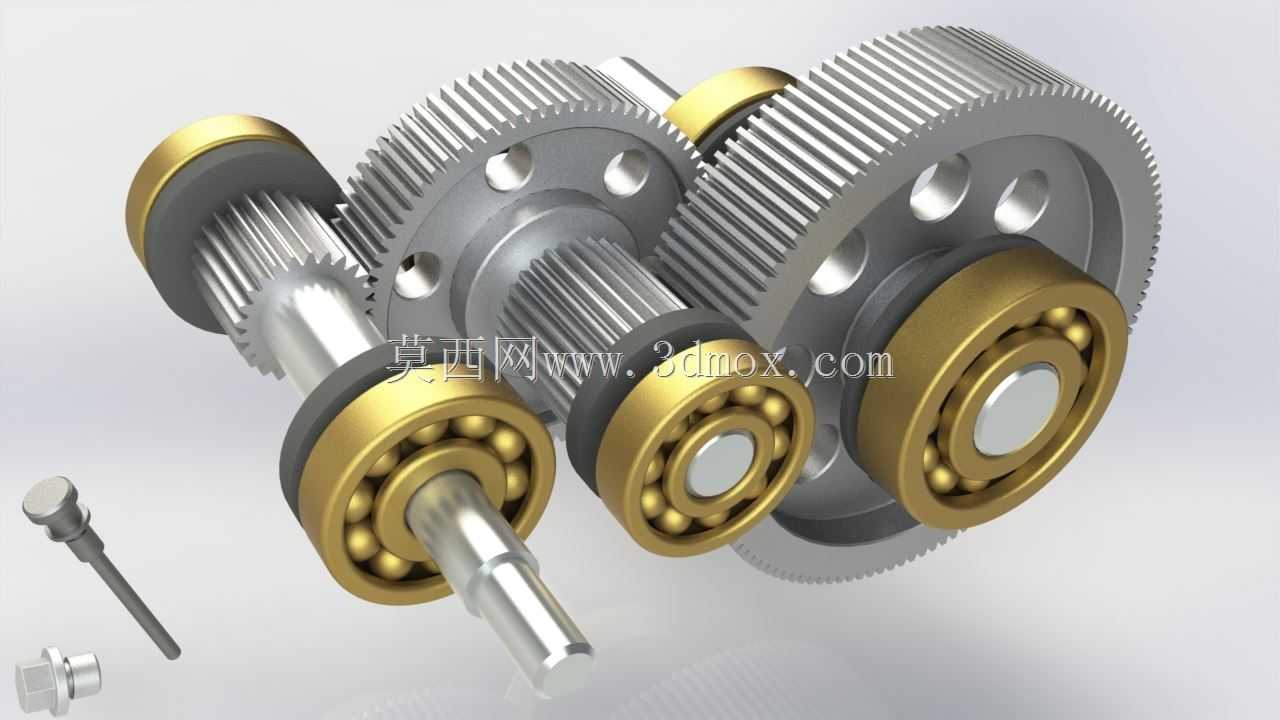

这套平行轴齿轮传动装配结构，主要应用于中小功率工业设备的动力传递与转速匹配场景，常见于轻工输送设备、小型自动化生产线、农用机械辅件传动单元中，核心作用是将原动机输出的高转速低扭矩动力，通过多级齿轮啮合转换为低转速高扭矩输出，匹配执行端的负载运行需求。从结构布局来看，整套组件采用三级平行轴布置，输入轴、中间轴、输出轴的中心距经过严格的啮合计算，轴系两端均配置深沟球轴承作为回转支撑，轴承内圈与轴颈采用过盈配合定位，外圈嵌入箱体轴承孔实现径向与轴向约束，能有效承受齿轮啮合过程中产生的径向载荷与少量轴向窜动力。齿轮部分采用直齿圆柱齿轮结构，齿部参数经过模数、齿数、变位系数的匹配校核，啮合侧隙控制在合理区间，既保证传动过程中不会出现卡滞，也能避免侧隙过大带来的回程误差，齿轮端面设计有均匀分布的减重孔，在不降低轮齿结构强度的前提下减少整体转动惯量，降低启停阶段的冲击载荷。设计过程中优先考虑了安装维护的便捷性，轴系零件全部采用同轴装配逻辑，轴承、齿轮、轴套的安装台阶高度经过公差匹配，装配时可沿轴向依次压装，无需额外定制特殊工装；各轴的轴向定位采用轴肩配合轴套的方式，没有采用复杂的锁紧结构，日常检修拆解时仅需拉出轴承端盖即可完成整套轴系的拆卸。从安装边界来看，整套传动组件的轴向总尺寸与径向轮廓都经过紧凑化设计，输入轴与输出轴的轴伸长度、键槽尺寸都匹配通用标准件的连接尺寸，可直接对接标准联轴器与负载端接口，不需要额外做转接结构设计。齿轮啮合位置的润滑空间预留充足，箱体装配后可在齿轮下方形成油池，依靠齿轮转动带油实现飞溅润滑，不需要额外配置强制润滑回路，能降低整套传动单元的制造成本与后期维护工作量。轴系的同轴度公差在建模阶段就做了基准统一，所有轴颈的圆柱度、轴承安装位的径向跳动都按照IT6级公差控制，能有效降低高速运转时的振动与噪声，延长轴承与齿轮的使用寿命。
