达芬奇仿生花瓣形互啮传动齿轮结构

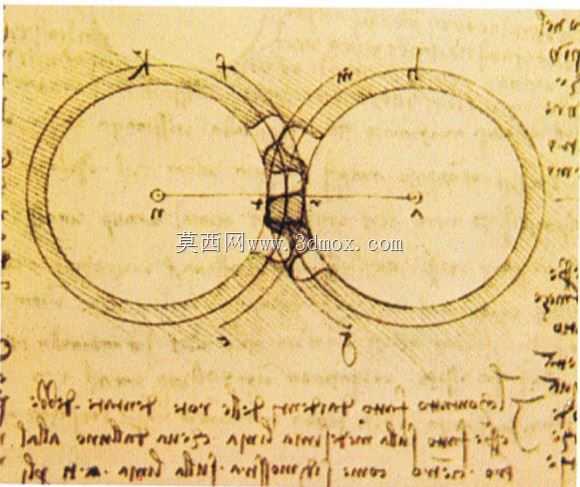

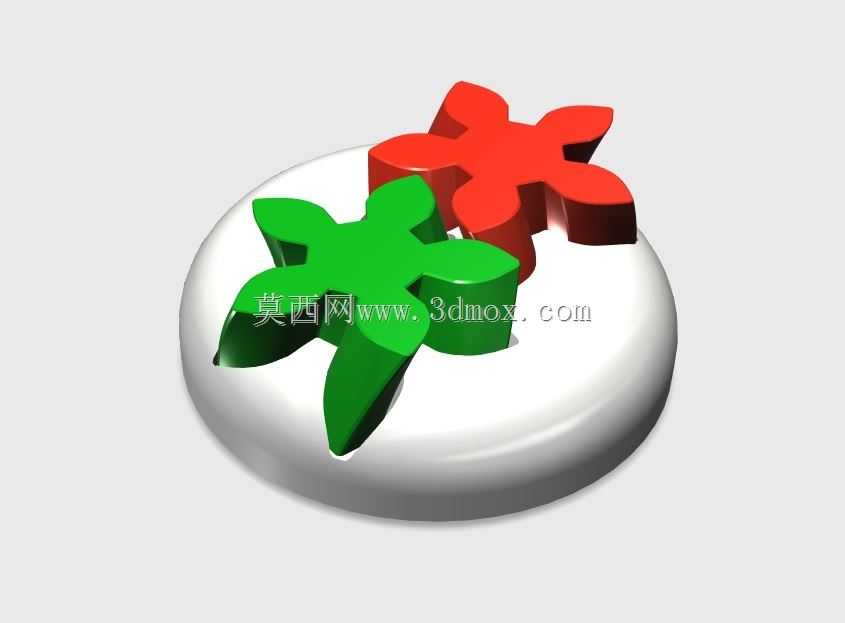

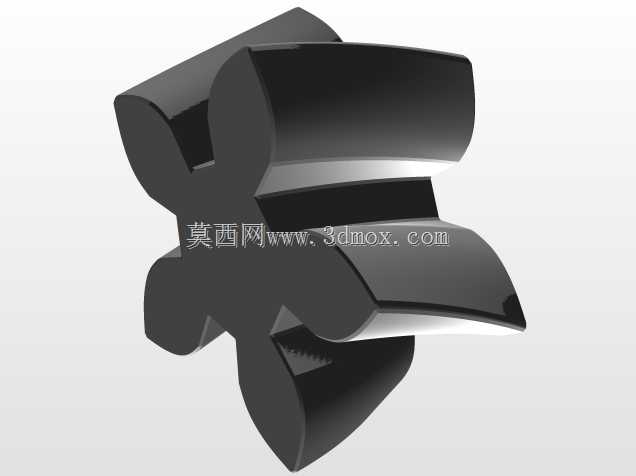

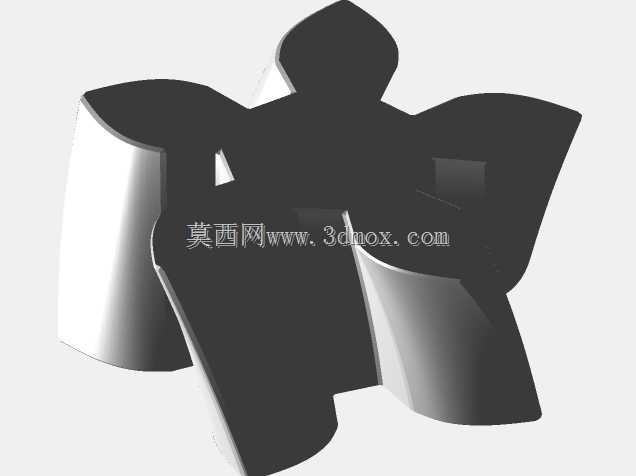

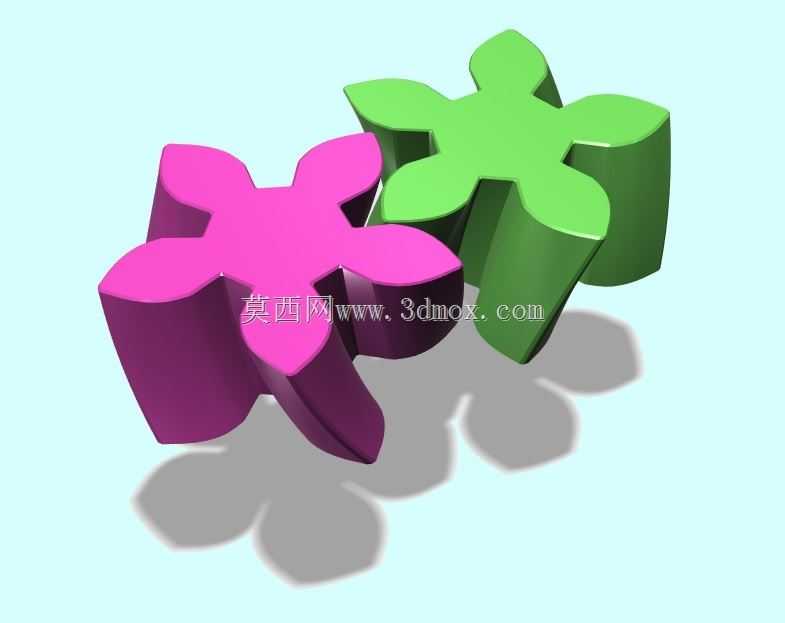

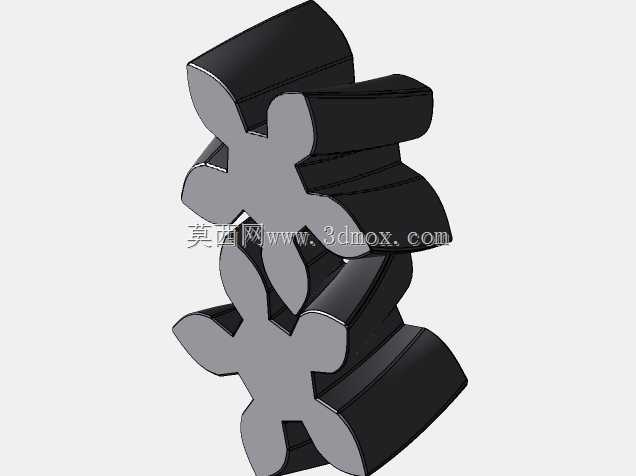

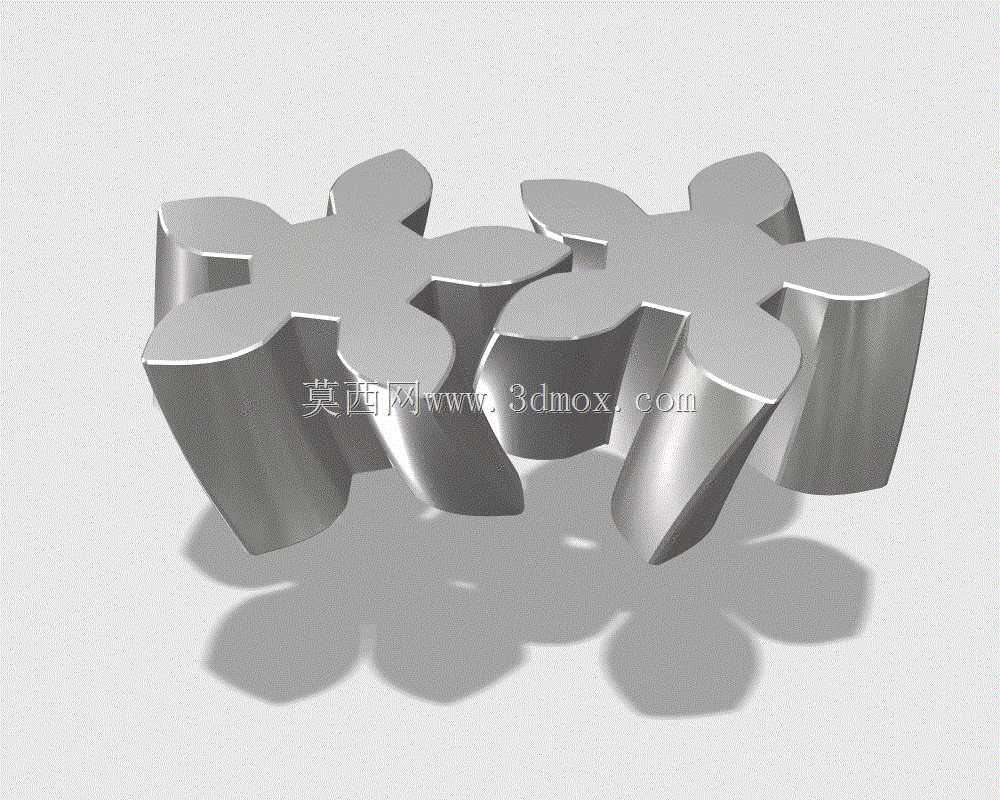

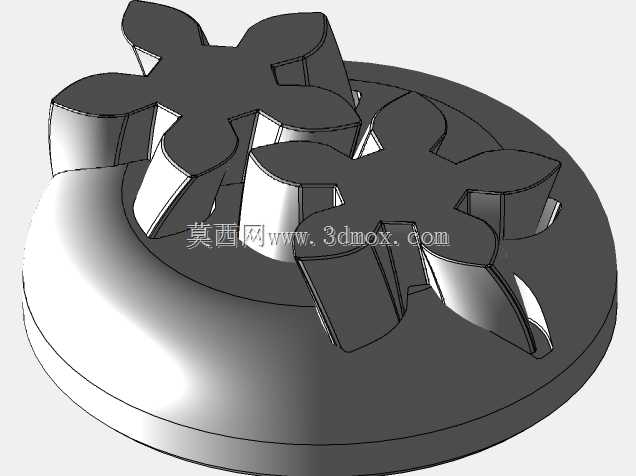

这套花瓣形互啮传动构件，跳出了常规渐开线圆柱齿轮的齿形设计逻辑，采用类花瓣的对称弧面作为啮合接触面，最早源自经典机械手稿中的创意传动方案，在科普教具、创意机械装置、艺术化传动展陈场景中有着独特的应用价值。从实际传动特性来看，该构件的啮合过程没有常规齿轮的齿侧间隙突变，六个对称分布的弧面啮合齿在传动时接触面积更大，运行过程中的冲击载荷远小于同模数的直齿圆柱齿轮，适合低转速、对传动平顺性有特殊要求的轻载传动场景，比如文创类机械摆件、科技馆互动展具、手工机械装置的动力传递环节。设计这类异形传动构件时，首先要确定两个啮合件的中心距边界，由于齿形是连续的光滑弧面，不需要像常规齿轮那样计算齿顶高、齿根高的变位系数，只需要保证两个构件的弧面轮廓在啮合全程保持相切无干涉，转动过程中不会出现卡滞或脱离啮合的情况。从安装边界来看，这类构件的轴向尺寸相对紧凑，因为没有斜齿轮的轴向分力，支撑轴只需要承受径向传动载荷，两端的轴承选型可以选用更轻薄的深沟球轴承，不需要额外加装推力轴承来抵消轴向力，能有效缩小整套传动机构的径向安装空间。在实际应用中，这类非圆异形齿轮不能用于大扭矩的动力传动场景，因为弧面啮合的接触应力分布和渐开线齿形不同，大载荷下容易出现接触面的压溃磨损，更适合传递运动而非传递动力的场景。建模过程中需要注意啮合面的曲率连续性，两个配对构件的弧面曲率需要完全匹配，否则转动时会出现传动比波动，甚至出现锁死的情况，轮廓曲线需要采用连续的样条曲线拟合，不能出现折线或曲率突变的拐点，否则不仅会影响传动平顺性，还会在3D打印或机加工过程中出现应力集中点，降低构件的使用寿命。在展陈类设备中使用这类构件时，通常会将其外露展示，依靠特殊的花瓣外形在转动时形成独特的视觉效果，配合透明的亚克力防护罩，既能让观众清晰看到啮合传动的全过程，又能避免外露转动件带来的安全隐患。安装时两个构件的轴线平行度公差需要控制在0.05mm以内，否则会出现单侧啮合受力不均的情况，长时间运行会导致弧面出现偏磨，影响传动的顺畅度。和常规齿轮相比，这类创意传动构件没有标准化的参数可以直接套用，所有的齿形轮廓、中心距、齿厚尺寸都需要根据实际的安装空间和传动比需求单独设计，建模时需要先绘制单齿的弧面轮廓，再通过环形阵列得到整体外形，最后通过布尔运算修整啮合干涉的区域，确保转动全程的接触轨迹连续平滑。
